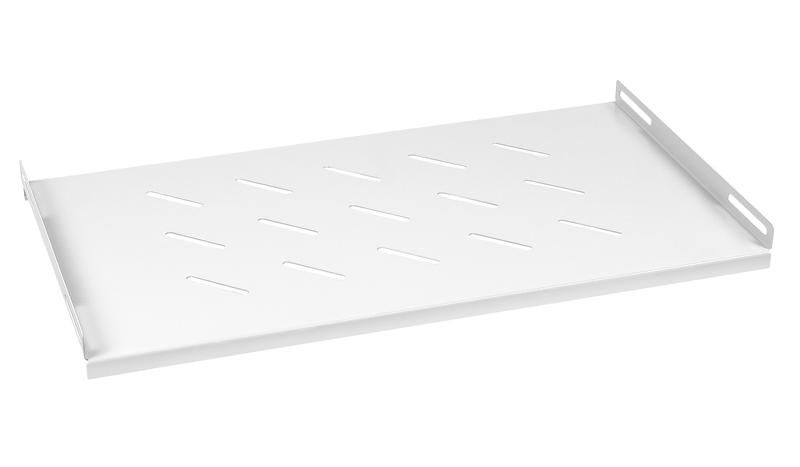

Полка перфорированная SH-J018-WM45 19дюйм для настенных шкафов Г=450мм Cabeus 7071c

Полка 19 дюйм перфорированная для настенных шкафов глубиной 450 мм от Cabeus - это стационарный элемент крепления для оборудования, не имеющего стандартной 19-дюймовой рамки. Артикул sh-j018-wm45 предназначен для внутренней установки в шкафы Cabeus глубиной 450 мм, обеспечивая надежную фиксацию и теплоотвод за счет перфорированной поверхности.

Назначение и область применения

Полка 19 дюйм перфорированная для настенных шкафов глубиной 450 мм используется для монтажа технологических устройств, которые не оснащены стандартными 19-дюймовыми креплениями - например, преобразователей частоты, модулей управления, блоков питания или других компактных приборов. Подходит для установки в настенные шкафы серии Cabeus глубиной 450 мм. Перфорация позволяет улучшить естественную циркуляцию воздуха вокруг установленного оборудования, снижая риск перегрева.

Технические характеристики

• Глубина: 450 мм - соответствует внутренним габаритам шкафов Cabeus этой серии
• Максимальная нагрузка: 45 кг - допустимый вес оборудования с учетом равномерного распределения
• Толщина материала: 1,3 мм - сталь повышенной прочности
• Покрытие: порошковая краска RAL 7035 (светло-серая) - устойчивая к механическим повреждениям и коррозии
• Тип крепления: четырехточечное - четыре точки фиксации на боковых направляющих
• Перфорация: сетчатая, равномерно распределённая - способствует естественному охлаждению

Совместимость и монтаж

Полка 19 дюйм перфорированная для настенных шкафов глубиной 450 мм совместима исключительно со шкафами Cabeus глубиной 450 мм. Крепление осуществляется через боковые 19-дюймовые направляющие с использованием стандартного комплекта: квадратные гайки, винты M6 и пластиковые шайбы. Для монтажа требуется доступ к внутренним стенкам шкафа - полка не устанавливается на передние или задние рейки. Рекомендуется предварительно проверить соответствие шага отверстий на направляющих шкафа и положения отверстий на полке.

Преимущества

• Увеличенная площадь перфорации - эффективнее рассеивает тепло по сравнению с сплошными полками
• Высокая жесткость благодаря толщине стали 1,3 мм - минимизирует прогиб под нагрузкой
• Износостойкое покрытие - выдерживает частые обслуживания и вибрации
• Не требует специального инструмента - монтируется обычным набором ключей

Ограничения применения

• Не подходит для шкафов другой глубины - только 450 мм
• Не предназначена для установки в потолочные или напольные шкафы
• Запрещено использовать с оборудованием массой более 45 кг - возможен деформационный изгиб
• Не рекомендуется применять в условиях постоянного воздействия воды или химически активных сред - покрытие не является герметичным

Примеры использования

• Фиксация преобразователя частоты внутри настенного шкафа Cabeus
• Размещение контроллера PLC без стандартной 19-дюймовой рамки
• Установка блока питания для систем автоматизации
• Крепление терморегуляторов, реле или коммуникационных модулей

Практические советы

• При монтаже используйте только оригинальные квадратные гайки и винты M6 - другие типы крепежа могут не войти в отверстия направляющих
• Распределяйте вес оборудования равномерно по всей поверхности полки - сосредоточенная нагрузка выше 15 кг в одной зоне увеличивает риск деформации
• Проверьте наличие свободного пространства за полкой - перфорация должна оставаться открытой для воздушного потока
• Артикул sh-j018-wm45 можно заказывать в комплекте с другими элементами Cabeus - все детали совпадают по геометрии и крепежу
• При необходимости замены - полка легко демонтируется без снятия всего шкафа
