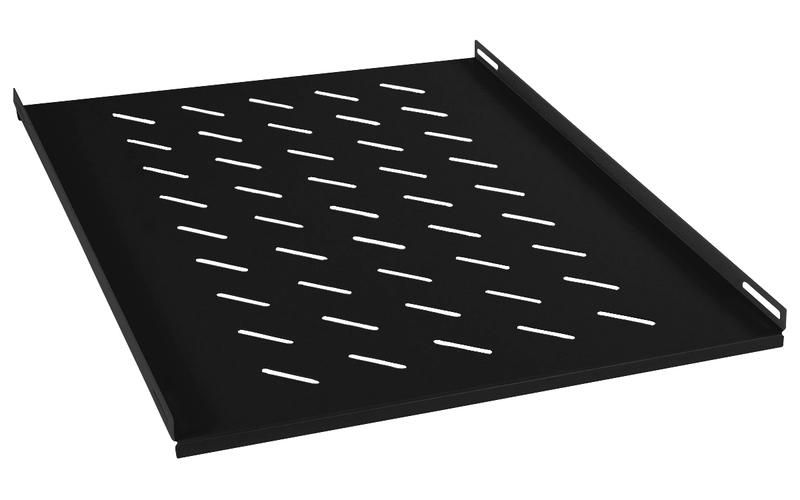

Полка 19дюйм перфорированная SH-J018-FC-1200-BK глубиной 900мм для напольных шкафов 1200мм черн. (RAL 9004) Cabeus 9803c

Стационарная перфорированная полка 19 дюймов Cabeus sh-j018-fc-1200-bk предназначена для установки внутри напольных шкафов глубиной 1200 мм и используется для крепления оборудования, которое не имеет стандартного 19-дюймового корпуса. Черное покрытие RAL 9004 и перфорация обеспечивают прочность и эффективное охлаждение.

Назначение и область применения

Полка 19 дюймов Cabeus sh-j018-fc-1200-bk применяется для фиксации технологических устройств - таких как преобразователи частоты, модули управления, блоки питания, коммуникационные интерфейсы - внутри шкафов, где невозможно использовать стандартные 19-дюймовые рейки. Подходит для систем автоматизации, телекоммуникаций, промышленных контроллеров и других решений, требующих надежного крепления вне рамок стандарта.

Технические характеристики

• Глубина: 900 мм - соответствует внутреннему объему шкафа Cabeus глубиной 1200 мм;
• Материал: сталь толщиной 1,3 мм - обеспечивает жесткость и устойчивость к деформации;
• Покрытие: порошковая краска RAL 9004 (черная) - устойчива к царапинам, химическим воздействиям и механическим повреждениям;
• Перфорация: равномерные отверстия по всей площади - способствуют естественной циркуляции воздуха и отводу тепла от установленного оборудования;
• Максимальная нагрузка: 30 кг - допустимый вес оборудования без риска прогиба или деформации;
• Тип крепления: четырехточечное - фиксируется на боковых направляющих шкафа.

Совместимость и монтаж

Полка 19 дюймов Cabeus sh-j018-fc-1200-bk совместима исключительно со шкафами Cabeus глубиной 1200 мм. Крепление осуществляется через четыре точки на боковых 19-дюймовых направляющих с использованием стандартного комплекта: квадратные гайки, винты M6 и пластиковые шайбы. Для монтажа требуется доступ к внутренним стенкам шкафа и инструмент для затяжки винтов (отвертка или ключ на 8 мм). Отсутствие предварительных отверстий позволяет точно выставить положение полки по высоте.

Преимущества

• Универсальная перфорация - можно крепить любые устройства с помощью болтов, даже без специальных кронштейнов;
• Высокая несущая способность - до 30 кг позволяет размещать тяжелые компоненты без усиления конструкции;
• Эффективное теплоотведение - перфорированные отверстия снижают риск перегрева оборудования;
• Интеграция в серию Cabeus - совпадает с габаритами и системой крепления оригинальных шкафов, не требует доработок;
• Защитное покрытие - устойчиво к коррозии, влаге и механическому износу в условиях производства.

Ограничения применения

• Не подходит для шкафов другой глубины - только для Cabeus глубиной 1200 мм;
• Запрещено превышать максимальную нагрузку в 30 кг - возможна деформация металла;
• Не предназначен для вертикального монтажа - только горизонтальное расположение;
• Не заменяет 19-дюймовые рейки для оборудования с стандартным креплением - целесообразнее использовать штатные рейки там, где возможно.

Примеры использования

• Фиксация преобразователя частоты без 19-дюймовой рамки в распределительном щите;
• Размещение терминалов связи, модульных реле или блоков I/O в автоматизированных линиях;
• Установка внешних блоков питания или драйверов двигателей в шкафах с ограниченным пространством;
• Крепление диагностических устройств или тестовых плат в сервисных зонах.

Практические советы

• Перед монтажом проверьте, что боковые направляющие шкафа имеют стандартные квадратные отверстия под гайки - иначе полка не закрепится;
• При установке тяжелых устройств распределите массу равномерно по всей площади полки - сосредоточенная нагрузка увеличивает риск прогиба;
• Избегайте размещения оборудования прямо над отверстиями перфорации, если есть риск попадания жидкости или пыли - используйте дополнительные экраны;
• При необходимости модификации - можно просверливать дополнительные отверстия, но не ближе чем 15 мм от края полки, чтобы сохранить жесткость;
• Полка 19 дюймов Cabeus sh-j018-fc-1200-bk не требует обслуживания - достаточно периодической проверки затяжки крепежа при плановом техобслуживании шкафа.
