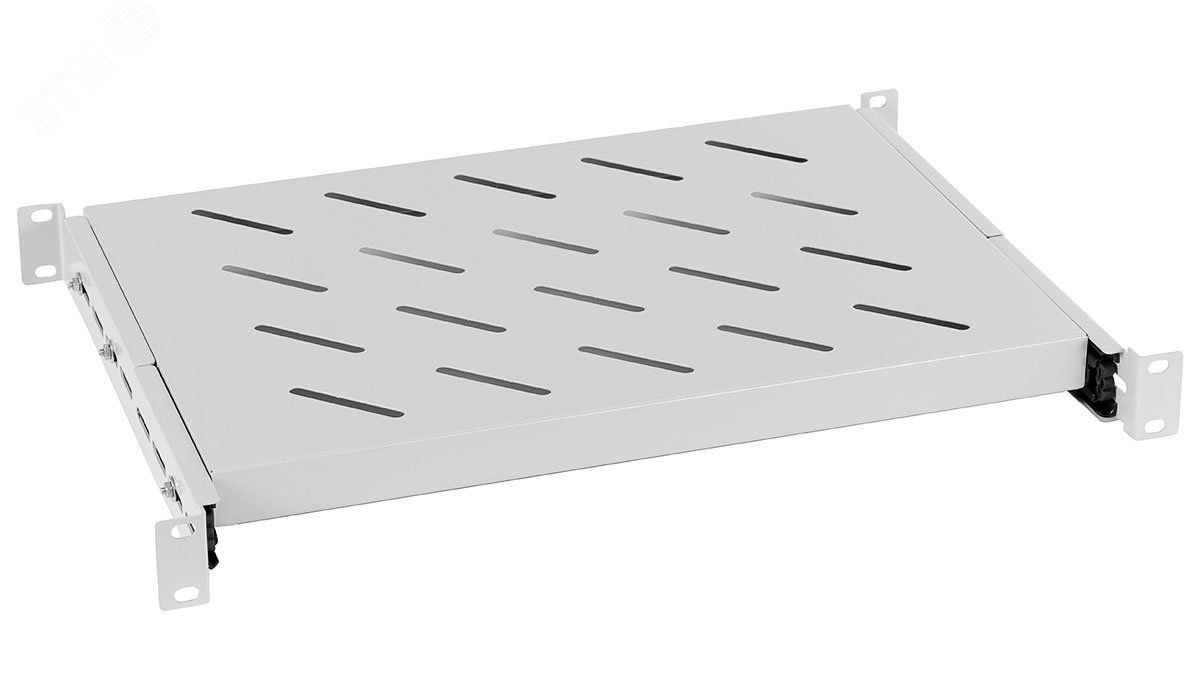

Полка выдвижная 19дюйм JE05-600 для шкафов и стоек Г=600мм Cabeus 7147c

Выдвижная полка Cabeus je05-600 предназначена для удобного монтажа и обслуживания оборудования в шкафах глубиной 600 мм. Подходит для устройств без стандартного 19-дюймового крепления, обеспечивает доступ к технике без демонтажа шкафа.

Назначение и область применения

Выдвижная полка Cabeus je05-600 используется для установки внутри настенных и напольных шкафов серии Cabeus. Применяется, когда оборудование не имеет стандартного 19-дюймового крепления или требует частого извлечения для обслуживания, настройки или замены. Например: модули управления, преобразователи частоты, коммуникационные устройства, тестовое оборудование.

Технические характеристики

• Глубина: 600 мм - соответствует стандартным шкафам Cabeus
• Ширина: 19 дюймов - совместима с типовой монтажной рамой
• Максимальная нагрузка: 20 кг - допустимый вес установленного оборудования
• Толщина материала: 1,3 мм - прочная сталь с высокой жесткостью
• Покрытие: порошковая ударопрочная краска - устойчиво к царапинам, коррозии и механическим воздействиям
• Перфорация: наличие отверстий для естественной вентиляции - способствует отводу тепла от установленного оборудования

Совместимость и монтаж

Полка Cabeus je05-600 крепится к направляющим 19” шкафа с помощью стандартного комплекта: квадратные гайки, винты M6 и пластиковые шайбы. Крепление четырехточечное - обеспечивает устойчивость и равномерную распределённую нагрузку. Для монтажа требуется доступ к боковым направляющим шкафа. Установка возможна только в шкафы с глубиной 600 мм - другие размеры не поддерживаются.

Преимущества

• Удобный доступ к оборудованию - можно выдвигать полку полностью без снятия шкафа
• Стабильная фиксация - четырехточечное крепление исключает люфт и вибрацию
• Охлаждение за счёт перфорации - снижает риск перегрева чувствительных компонентов
• Защитное покрытие - долговечность даже в условиях повышенной запыленности
• Совместимость со стандартными крепежами - не требует специальных инструментов

Ограничения применения

• Не подходит для шкафов глубиной менее или более 600 мм
• Запрещено превышать максимальную нагрузку 20 кг - риск деформации или отказа направляющих
• Не предназначен для установки тяжелых промышленных станков или аппаратов с динамическими нагрузками
• Не рекомендуется использовать в средах с постоянным контактом с жидкостями - покрытие не является герметичным

Примеры использования

• Размещение преобразователя частоты в серверном шкафу для легкого доступа при настройке
• Инсталляция контроллера PLC в распределительном щите с частым техобслуживанием
• Установка тестового осциллографа в учебной лаборатории - легко выдвигается для подключения проводов
• Фиксация модулей связи в телекоммуникационных шкафах, где требуется быстрая замена

Практические советы

• Перед монтажом проверьте, что направляющие шкафа имеют стандартный профиль 19" - иначе полка je05-600 не закрепится
• При установке тяжелого оборудования распределите массу равномерно по всей поверхности полки
• Не используйте саморезы или крепеж другого типа - только указанный комплект (M6 + квадратные гайки + шайбы)
• При необходимости увеличить теплоотдачу - дополнительно установите вентиляторы рядом с перфорацией
• Проверяйте состояние крепежа каждые 6–12 месяцев - особенно при частом использовании выдвижения
