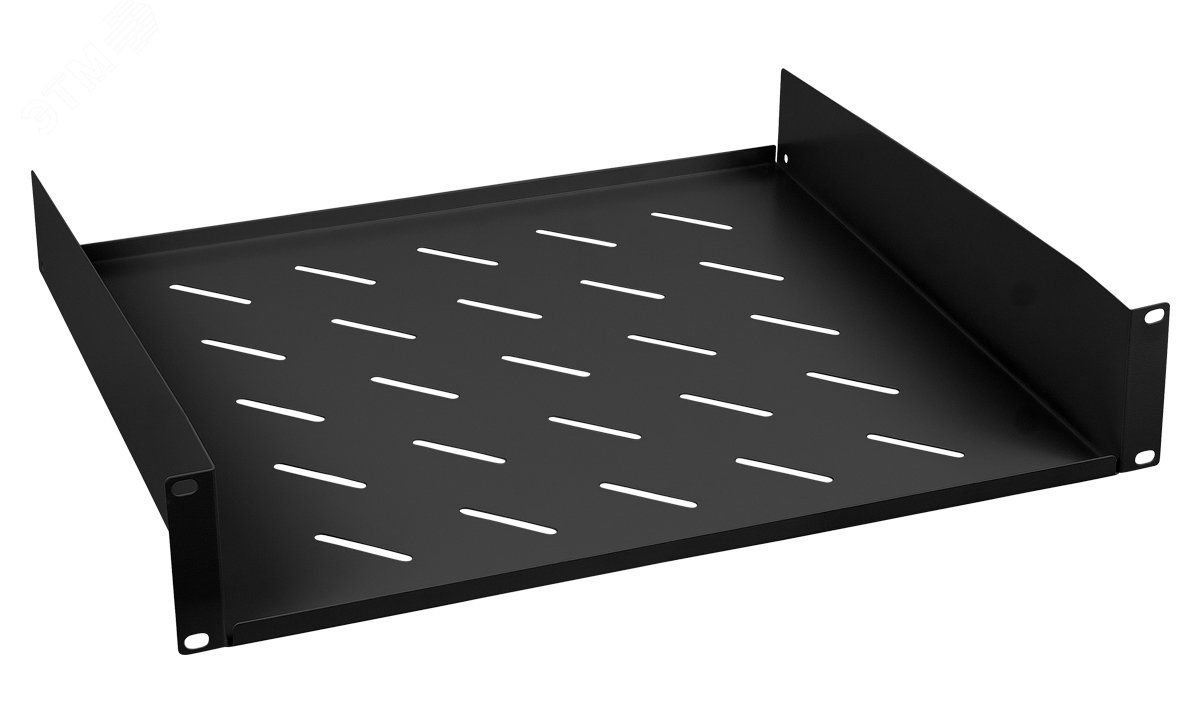

Полка перфорированная для шкафов 19дюйм SH-J017-2U-400-BK 2U черн. Cabeus 8629c

Полка перфорированная 19 дюйм 2U черная от бренда Cabeus (артикулы 8629c и sh-j017-2u-400-bk) - это компактная консольная платформа для установки нестандартного оборудования в 19-дюймовые стойки. Её перфорированный дизайн обеспечивает циркуляцию воздуха, а прочная стальная конструкция выдерживает нагрузку до 20 кг.

Назначение и область применения

Полка перфорированная 19 дюйм 2U черная предназначена для крепления устройств, которые не имеют стандартных 19-дюймовых кронштейнов - например, модулей управления, преобразователей, блоков питания, сетевых фильтров или самодельных решений. Подходит для телекоммуникационных шкафов, серверных стоек, распределительных щитов и промышленных систем, где требуется компактное и вентилируемое размещение оборудования.

Технические характеристики

• Размеры: 485 × 400 мм (ширина × глубина)
• Высота: 2U (88,9 мм)
• Полезная глубина: 400 мм - позволяет устанавливать устройства с задними разъёмами без помех
• Несущая способность: 20 кг - максимальная допустимая нагрузка
• Материал: сталь толщиной 1,3 мм
• Покрытие: порошковая ударопрочная краска RAL9004 (черный матовый)
• Перфорация: равномерные отверстия по всей поверхности для естественной теплоотдачи

Совместимость и монтаж

Полка перфорированная 19 дюйм 2U черная крепится к вертикальным направляющим 19-дюймовой стойки с помощью стандартного крепежа: квадратных гаек, винтов M6 и пластиковых шайб. Крепление выполняется спереди - полка не требует доступа сзади шкафа. Убедитесь, что шаг направляющих соответствует стандарту EIA-310-D. Глубина 400 мм совместима с большинством современных стоек, но проверьте зазор между передней и задней направляющими - минимальный проход должен составлять не менее 410 мм.

Безопасность и стандарты

Полка соответствует требованиям к механической прочности для 19-дюймовых стоек. Порошковое покрытие защищает от коррозии и механических повреждений. Нагрузка 20 кг рассчитана с запасом прочности; превышение этого значения недопустимо. Применяется в помещениях с нормальной влажностью и температурой - не предназначена для открытых площадок или агрессивных сред.

Преимущества

• Перфорация снижает риск перегрева установленного оборудования без необходимости в активном охлаждении
• Ударопрочное покрытие сохраняет внешний вид даже при частом обслуживании
• Компактная высота 2U экономит место в шкафу
• Стандартный крепёж - совместим со всеми типами 19-дюймовых стоек
• Чёрный цвет маскирует следы эксплуатации и хорошо сочетается с корпусами оборудования

Ограничения применения

• Не подходит для установки тяжёлого оборудования свыше 20 кг - возможен изгиб или деформация
• Не рекомендуется использовать в условиях повышенной влажности, химических паров или агрессивных сред - покрытие не является взрывозащитным
• Запрещено крепить на направляющие с шагом, отличным от стандарта EIA-310-D
• Не предназначен для горизонтального крепления вне 19-дюймовых стоек

Примеры использования

• Установка блока UPS в серверной стойке
• Фиксация контроллеров PLC в промышленном шкафу
• Размещение терминалов связи, не оснащённых 19-дюймовым креплением
• Подвеска адаптеров, фильтров, реле и других мелких компонентов в телеком-шкафах

Практические советы

• Перед монтажом проверьте, чтобы все винты M6 были затянуты равномерно - перекос может вызвать деформацию полки
• Если оборудование имеет массивные радиаторы или вентиляторы, убедитесь, что их вес не превышает 20 кг - лучше распределить нагрузку на несколько полок
• При использовании в многокомпонентных системах располагайте полку так, чтобы она не закрывала вентиляционные каналы соседних устройств
• Полка перфорированная 19 дюйм 2U черная легко моется - используйте мягкий протирочный материал без абразивов
• Артикулы 8629c и sh-j017-2u-400-bk - это один и тот же продукт; различия в номерах связаны с внутренней системой складского учёта Cabeus
