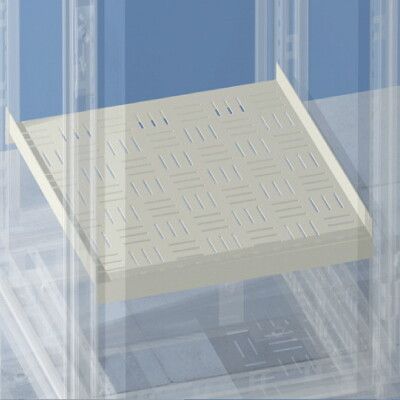

Полка фиксированная Г = 400 мм для шкафов CAE/CQE шириной 600 - R5NRF640 ДКС R5RF640

Фиксированная полка для шкафов DKC (ДКС) артикулы r5rf640 и r5nrf640 - это надежный элемент внутренней компоновки шкафов серий CAE, CQE и CQEC. Она рассчитана на постоянное размещение среднетяжелого оборудования и обеспечивает устойчивую поддержку с максимальной нагрузкой 30 кг. Полка изготовлена из стали с порошковым покрытием, что гарантирует долговечность в промышленных условиях.

Назначение и область применения

Полка используется для крепления оборудования внутри сборных шкафов DKC (ДКС) серий CAE, CQE и CQEC шириной 600 мм. Подходит для размещения устройств автоматизации, коммутационных плат, реле, преобразователей частоты, контроллеров и других компактных приборов. Применяется в промышленных объектах, на заводах, в телекоммуникационных узлах и пунктах распределения электроэнергии.

Технические характеристики

• Тип: фиксированная полка (не регулируемая)
• Габариты: 600 × 400 × 0 мм (ширина × глубина × толщина)
• Полезная глубина: 400 мм - обеспечивает доступ ко всей поверхности без перекрытия кромками шкафа
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска - устойчива к царапинам, химическим воздействиям и коррозии
• Цвет: RAL 7035 (серый светло-матовый)
• Максимальная нагрузка: 30 кг - равномерно распределённая
• Шаг перфорации: 25 мм - совместим со стандартными креплениями шкафов DKC

Совместимость и монтаж

Полка совместима исключительно с шкафами DKC (ДКС) серий CAE, CQE и CQEC шириной 600 мм. Крепится через перфорированные направляющие с шагом 25 мм, которые есть во всех таких шкафах. Для установки требуется только зафиксировать полку в нужном положении - никаких дополнительных кронштейнов или инструментов не требует. Направляющие уже установлены в корпусе шкафа, поэтому монтаж занимает менее минуты.

Безопасность и стандарты

Полка соответствует требованиям к механической прочности и устойчивости, предъявляемым к комплектующим шкафов DKC. Шкафы, в которые устанавливается эта полка, имеют степень защиты IP55 и соответствие ГОСТ 15150 (климатическое исполнение УХЛ1). Сама полка не является самостоятельным средством защиты, но её использование в рамках целостной системы обеспечивает сохранность оборудования в условиях повышенной запылённости и влажности.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм и П-образному профилю края
• Устойчивость к деформациям при длительной нагрузке до 30 кг
• Идеальная геометрия - точные размеры обеспечивают плотное прилегание к стенкам шкафа
• Порошковое покрытие не требует обслуживания и не выгорает на солнце
• Совместимость с унифицированной системой крепления DKC - можно заменить без переделок

Ограничения применения

• Не подходит для шкафов других производителей - несовместима с креплениями 20 мм или 21 мм
• Не рекомендуется использовать для оборудования массой более 30 кг - возможна прогиб и повреждение креплений
• Не предназначен для вертикальной установки - только горизонтально
• Не следует применять в местах с постоянным контактом с жидкостью - хотя покрытие устойчиво, сама сталь не защищена от эрозии при затоплении

Примеры использования

• Размещение PLC-контроллеров в шкафу управления насосной станцией
• Установка преобразователей частоты на производстве
• Фиксация терморегуляторов и реле в тепловых щитах
• Крепление сетевых коммутаторов в телекоммуникационном шкафе

Практические советы

• Перед установкой проверьте, чтобы ширина вашего шкафа была именно 600 мм - полка не подойдет к 800-мм или 400-мм шкафам
• Если оборудование тяжелее 20 кг, распределите вес между двумя соседними полками - так снижается риск деформации
• При необходимости увеличения грузоподъемности используйте пару полок вместо одной - это безопаснее, чем перегружать одну
• При монтаже не закручивайте крепеж слишком сильно - достаточно легкого натяга, чтобы полка не болталась
• Артикулы r5rf640 и r5nrf640 - это одна и та же полка; различие в номерах связано с партиями производства, функционально они идентичны
