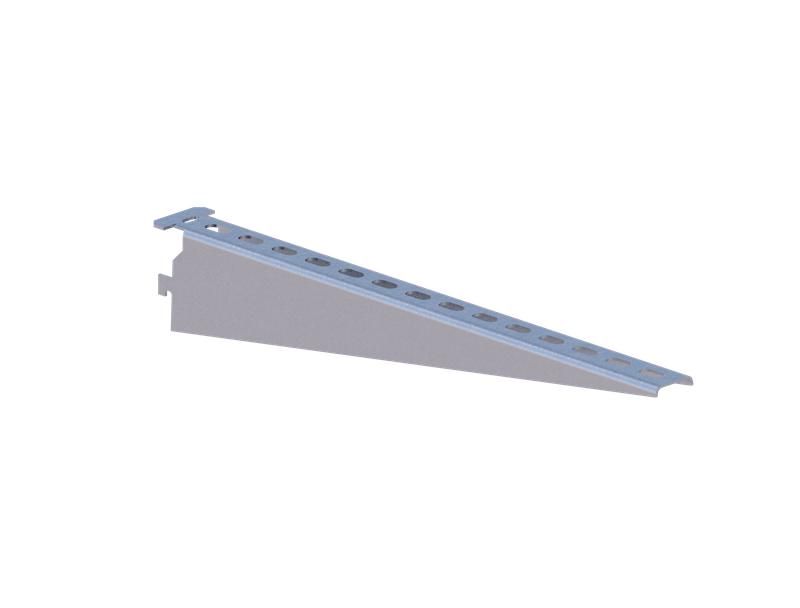

Полка кабельная К1163 УТ1,5 (L=450мм, s=2,0мм) горячий цинк - Н0111312514 СОЭМИ

Полка кабельная К1163 УТ1,5 (длина 450 мм, толщина 2,0 мм) сталь горячего цинкования - это элемент кабельной системы для надежного крепления проводов, кабелей и коробов на вертикальных стойках. Бренд СОЭМИ выпускает эту модель в соответствии с техническими условиями, обеспечивая совместимость с другими компонентами систем кабельного монтажа.

Назначение и область применения

Полка кабельная К1163 УТ1,5 используется для организации и удержания кабельных трасс на стойках распределительных устройств, шкафов управления, технологических рам и других металлических конструкций. Подходит для прокладки силовых и слаботочных кабелей, кабельных лотков и коробов. Применяется в промышленных объектах, энергоустановках, автоматизированных производствах, где требуется жесткая фиксация кабелей с возможностью быстрого монтажа и демонтажа.

Технические характеристики

• Тип изделия: полка кабельная
• Материал: сталь
• Толщина стенки: 2,0 мм
• Длина: 450 мм
• Высота профиля: 71 мм
• Защитное покрытие: горячее цинкование
• Цвет: серый
• Тип крепления: замковое
• Исполнение: универсальное
• Климатическое исполнение: УТ1,5 (для работы при температуре от −40 C до +40 C, повышенной влажности и запыленности)

Совместимость и монтаж

Полка кабельная К1163 УТ1,5 крепится к вертикальным стойкам через замковый механизм. Хвостик полки вставляется в предварительно просверленное отверстие стойки, затем язычок поворачивается на 90° с помощью специального ключа К1156. Такой способ обеспечивает механическую прочность и одновременно электрическое соединение полки со стойкой - что важно для заземления всей кабельной системы. Монтаж выполняется без сварки и дополнительных крепежей. Совместима со стойками, имеющими шаг отверстий, соответствующих габаритам полки.

Безопасность и стандарты

Производство полки кабельной К1163 УТ1,5 выполнено в соответствии с ТУ 3449-020-05774835-2008. Горячее цинкование защищает металл от коррозии в условиях повышенной влажности и агрессивной среды. Электрическое соединение с опорной стойкой обеспечивает эффективное заземление, снижая риск поражения током и помехи в работе оборудования.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Долговечность: горячее цинкование гарантирует защиту от ржавчины даже при длительном воздействии внешней среды
• Быстрая установка и возможность многократного демонтажа без потери функциональности
• Автоматическое заземление при монтаже - не требует дополнительных проводников
• Универсальная форма позволяет использовать полку в различных типах стоек и шкафов

Ограничения применения

• Не предназначен для нагрузок выше расчетных - максимальный вес кабелей и лотков не должен превышать допустимые значения для стойки
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - даже цинковое покрытие имеет ограниченную устойчивость к таким веществам
• Требуется использование ключа К1156 для фиксации; без него монтаж невозможен
• Подходит только для стоек с подходящим шагом отверстий - проверьте соответствие перед заказом

Примеры использования

• Фиксация кабелей питания и управления на стойках ШАП, ЩО, ЩУ
• Укладка кабельных лотков в серверных помещениях и цехах с высокой плотностью коммуникаций
• Обустройство кабельных трасс на промышленных конвейерах и станциях автоматизации
• Монтаж в распределительных пунктах на открытых площадках (благодаря исполнению УТ1,5)

Практические советы

• Перед монтажом убедитесь, что отверстия на стойке имеют правильный диаметр - несоответствие может препятствовать входу хвостика полки
• При использовании нескольких полок на одной стойке выравнивайте их по уровню - это упрощает прокладку кабелей и снижает риск перегрузки одного участка
• Для длинных трасс используйте несколько полок К1163 УТ1,5 (по 450 мм каждая) с минимальным зазором между ними - так сохраняется равномерная нагрузка
• Храните полки в сухом месте до монтажа - хотя они защищены цинком, длительный контакт с влагой может вызвать белый налет, который не влияет на работоспособность, но затрудняет эстетичность
• Полка К1163 УТ1,5 от СОЭМИ совместима с другими элементами серии - можно легко собирать полноценные кабельные системы без адаптеров
