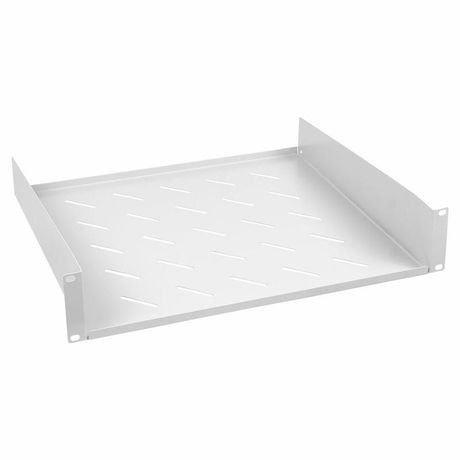

Полка консольная перфорированная 19дюйм 2U Г=400мм SH-J017-2U-400 Cabeus 7766c

Консольная полка 19 дюймов Cabeus sh-j017-2u-400 предназначена для установки нестандартного оборудования в телекоммуникационных и серверных стойках. Её перфорированная конструкция обеспечивает свободную циркуляцию воздуха, а прочный стальной корпус выдерживает нагрузку до 20 кг.

Назначение и область применения

Полка 19 дюймов Cabeus sh-j017-2u-400 используется для крепления устройств, которые не имеют стандартных 19-дюймовых кронштейнов - например, преобразователей, модулей управления, блоков питания, сетевых фильтров или самодельных решений. Подходит для установки в стойках и шкафах с направляющими 19 дюймов. Применяется в центрах обработки данных, телекоммуникационных узлах, промышленных пультах и системах автоматизации.

Технические характеристики

• Высота: 2U (88,9 мм)
• Полезная глубина: 400 мм
• Общие габариты: 485 × 400 мм
• Несущая способность: 20 кг
• Материал: сталь толщиной 1,3 мм
• Покрытие: порошковая ударопрочная краска RAL 7035 (светло-серая)
• Перфорация: равномерные отверстия по всей поверхности для теплоотвода
• Тип крепления: консольное, переднее

Совместимость и монтаж

Полка 19 дюймов Cabeus sh-j017-2u-400 устанавливается на стандартные направляющие 19-дюймовых стоек. Крепление осуществляется с помощью квадратных гаек, винтов M6 и пластиковых шайб - комплект крепежа не входит в поставку. Для правильной установки необходимо проверить шаг направляющих: он должен соответствовать стандарту EIA-310-D. Глубина 400 мм позволяет размещать устройства с задними разъёмами, не выходящими за пределы стойки.

Безопасность и стандарты

Полка соответствует требованиям к механической прочности и совместимости с 19-дюймовыми стойками. Порошковое покрытие обеспечивает устойчивость к коррозии и механическим повреждениям. Нагрузка 20 кг определена с запасом прочности; превышение допустимой массы недопустимо.

Преимущества

• Перфорированный дизайн улучшает воздушный поток - снижает риск перегрева установленного оборудования
• Увеличенная глубина (400 мм) даёт больше места для крупных устройств
• Стальная конструкция толщиной 1,3 мм гарантирует жёсткость и долговечность
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и истиранию
• Простая установка на стандартные направляющие - не требует доработки стойки

Ограничения применения

• Не предназначен для установки в вертикальных стойках без горизонтальных направляющих
• Запрещено нагружать свыше 20 кг - возможна деформация или отказ крепления
• Не рекомендуется использовать в условиях постоянного контакта с жидкостью или высокой влажностью - материал не является герметичным
• Размер 2U ограничен - не подходит для крупногабаритных устройств выше 88,9 мм

Примеры использования

• Установка блока UPS в серверном шкафу
• Фиксация контроллера PLC в промышленной автоматике
• Размещение внешнего адаптера питания для IP-камеры
• Подвеска терминала сбора данных на стенде тестирования
• Крепление переходника между различными форм-факторами оборудования

Практические советы

• Проверьте расстояние между направляющими в вашей стойке - они должны точно соответствовать стандарту 19 дюймов (482,6 мм)
• При установке используйте пластиковые шайбы - они предотвращают заземление и износ металлических деталей
• Если оборудование тяжелое, распределите вес равномерно по всей площади полки
• Не закрывайте перфорацию кабелями или кожухами - это нарушит естественную вентиляцию
• Полка 19 дюймов Cabeus sh-j017-2u-400 идеально сочетается с другими элементами серий Cabeus - можно собирать унифицированные системы
