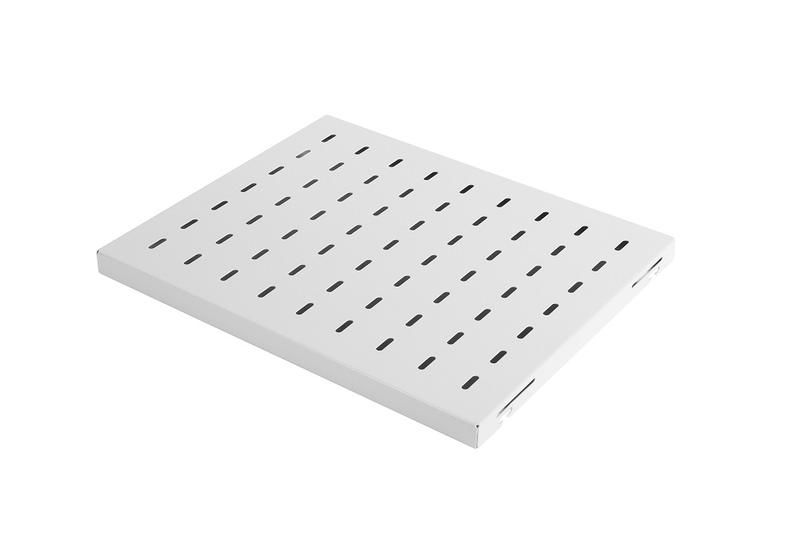

Полка стационарная EMS-RI-600.500 19дюйм 1U Г=500мм для прибор. сер. Elbox 1722877

Стационарная полка 19 дюймов 1U с глубиной 500 мм от Elbox (артикул 1722877) предназначена для установки оборудования в стандартизированные шкафы и стойки, обеспечивая надёжную фиксацию приборов в приборных помещениях.

Назначение и область применения

Полка используется для монтажа устройств в 19-дюймовых стойках, где требуется жесткая и устойчивая опора. Подходит для размещения коммуникационного оборудования, модулей автоматизации, измерительных приборов и других компактных устройств, соответствующих стандарту 19 дюймов. Применяется в телекоммуникациях, промышленной автоматизации, центрах сбора данных и на объектах с ограниченным пространством.

Технические характеристики

• Габариты: 19 дюймов (482,6 мм) по ширине, 1U (44,45 мм) по высоте, 500 мм по глубине
• Материал: металл, покрытие для защиты от коррозии
• Тип крепления: стационарный, с фиксацией на направляющие стойки
• Рассчитана на нагрузку до 15 кг (без указания точного значения в данных - рекомендуется проверить совместимость с весом установленного оборудования)

Совместимость и монтаж

Полка совместима со всеми стандартными 19-дюймовыми стойками и шкафами, имеющими вертикальные направляющие с шагом крепления 44,45 мм (1U). Устанавливается с помощью болтов или защёлок, которые крепятся к передним и задним кронштейнам стойки. Глубина 500 мм позволяет размещать устройства с длинными кабелями или радиаторами, не перегружая переднюю часть стойки. Для монтажа необходимо соблюдать равномерность нагрузки между передней и задней частями полки.

Преимущества

• Увеличенная глубина 500 мм - удобна для установки габаритных приборов, таких как преобразователи, контроллеры и источники питания
• Жёсткая конструкция минимизирует вибрацию и деформацию при длительной эксплуатации
• Интеграция в серию Elbox EMS-RI-600 обеспечивает единый стиль и совместимость с другими элементами системы
• Не требует дополнительных крепёжных деталей - совместима с типичными системами крепления стоек

Ограничения применения

• Не предназначена для мобильных или съёмных решений - только стационарная установка
• Не поддерживает горизонтальное расширение (не является удлинителем полки)
• Не рассчитана на оборудование массой более 15 кг без дополнительной поддержки
• Не имеет встроенной вентиляции - при использовании нагреваемых устройств необходима внешняя система охлаждения

Примеры использования

• Установка PLC-контроллеров в промышленном шкафу
• Фиксация сетевых коммутаторов в серверной комнате
• Размещение терминалов сбора данных на производстве
• Монтаж измерительных приборов в контрольно-измерительных пунктах

Практические советы

• Перед установкой проверьте внутренние размеры вашей стойки - глубина 500 мм должна свободно помещаться без контакта с дверцами или боковыми стенками
• При установке тяжёлого оборудования используйте две параллельные полки для равномерного распределения нагрузки
• Не забудьте оставить зазор 1–2 см вокруг приборов для доступа к кабелям и обслуживания
• Эта полка - часть серии Elbox EMS-RI-600; при замене или расширении системы лучше использовать другие элементы этой же серии для сохранения совместимости
