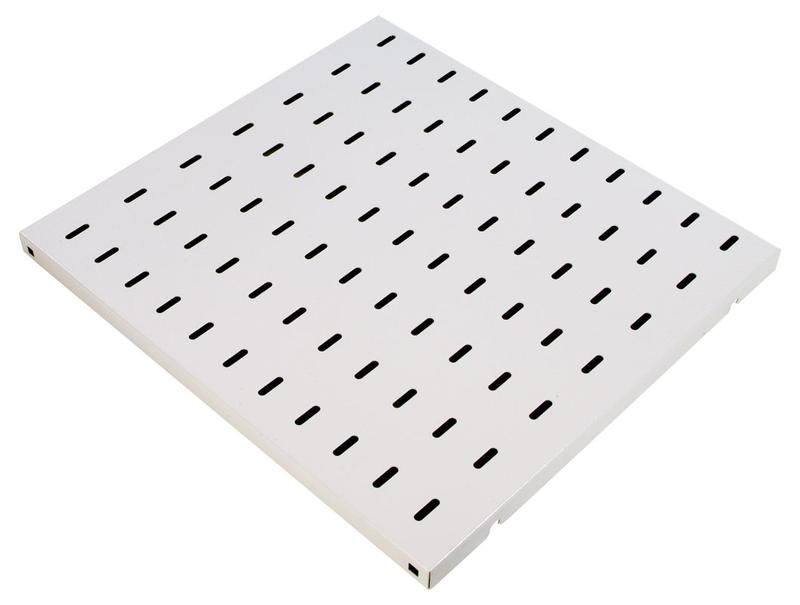

Полка стационарная СВ-75У 19дюйм 0.5U Г=750мм нагр. 100кг сер. ЦМО 175040

Стационарная полка 19 дюймов 0.5U с глубиной 750 мм и нагрузкой до 100 кг от бренда ЦМО — надёжный элемент для крепления тяжёлого оборудования в серверных шкафах и стоевых системах. Артикул 175040 обеспечивает совместимость со стандартными монтажными рамками.

Назначение и область применения

Полка предназначена для установки тяжёлых устройств в 19-дюймовых стойках, где требуется жёсткая фиксация без подвижности. Подходит для размещения источников бесперебойного питания (ИБП), коммутационного оборудования, усилителей, преобразователей частоты и других компонентов с высокой массой. Применяется в центрах обработки данных, телекоммуникационных узлах, промышленных пультах управления.

Технические характеристики

• Габаритная глубина: 750 мм
• Высота занимаемой единицы: 0.5 U (22,225 мм)
• Ширина: соответствует стандарту 19 дюймов (482,6 мм)
• Максимальная нагрузка: 100 кг
• Цвет: серый
• Материал: сталь с порошковым покрытием
• Фиксация: болтовые крепления к вертикальным направляющим стойки

Совместимость и монтаж

Полка совместима со всеми 19-дюймовыми стойками, имеющими стандартизованные отверстия для крепления (M6/M8). Установка требует доступа к задней части стойки. Крепёжные отверстия расположены на расстоянии, соответствующем типовым интервалам 25–50 мм между рядами. Для монтажа необходимо использовать болты M6 или M8, не входящие в комплект. Учитывайте посадочную глубину 750 мм — она должна укладываться в свободное пространство внутри шкафа.

Безопасность и стандарты

Произведена в соответствии с требованиями EIA-310-D и IEC 60297 для 19-дюймовых систем. Материал выдерживает температурный диапазон от –25°C до +55°C. Нагрузка 100 кг указана с запасом прочности — не превышайте указанное значение даже при равномерном распределении веса.

Преимущества

• Увеличенная глубина 750 мм позволяет размещать крупногабаритные устройства, недоступные на обычных полках 450–600 мм
• Порошковое покрытие защищает от коррозии и механических повреждений в условиях повышенной влажности
• Жесткая конструкция исключает прогиб под максимальной нагрузкой
• Серый цвет не выделяется в составе однотипных элементов стойки, сохраняет эстетичный вид

Ограничения применения

• Не подходит для мобильных или съёмных модулей — полка стационарная, не имеет механизмов быстрой замены
• Занимает 0.5U высоты, что может быть критично в плотно укомплектованных стойках
• Требует достаточного внутреннего пространства стойки по глубине — не используется в узких шкафах менее 800 мм
• Не рассчитана на вибрационные нагрузки выше нормативных — не применяется в подвижных платформах (например, на автомобилях или судах)

Примеры использования

• Установка ИБП мощностью 5–10 кВА в серверной комнате
• Размещение преобразователей частоты на промышленном участке
• Фиксация массивных коммутаторов с множеством SFP-модулей
• Поддержка термоблоков в телеком-шкафах

Практические советы

• Перед монтажом проверьте, чтобы глубина стойки была минимум на 50 мм больше глубины полки — это обеспечит зазор для проводов и охлаждения
• Распределяйте нагрузку равномерно — сосредоточенный вес на краях снижает допустимую грузоподъёмность
• Используйте антивибрационные прокладки под оборудование, особенно если полка находится рядом с насосами или вентиляторами
• При сборке нескольких полок в одной стойке соблюдайте шаг между ними — минимальный рекомендованный интервал 1U для обеспечения воздушного потока
• Артикул 175040 от ЦМО — оптимальный выбор, когда нужна прочность, а не компактность; для более лёгких задач рассмотрите полки 0.5U с меньшей глубиной
