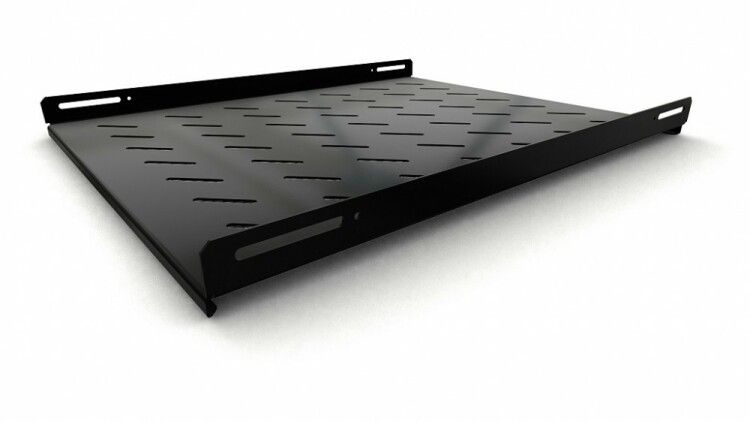

Полка стационарная 19дюйм Г=650мм нагр. до 20кг TSH3L-650-RAL9004 с боков. крепл. для шкафов TTB TTBR TTC2 485х650мм черн. RAL 9004 Hyperline 397122

Стационарная полка Hyperline TSH3L-650-RAL9004 предназначена для надежной фиксации тяжелого оборудования внутри телекоммуникационных шкафов TTB, TTBR и TTC2. Ее глубина 650 мм и прочная стальная конструкция обеспечивают устойчивую поддержку устройств с массой до 20 кг, а перфорация способствует естественной циркуляции воздуха.

Назначение и область применения

Полка Hyperline TSH3L-650-RAL9004 используется для установки стационарного оборудования в 19-дюймовых шкафах: серверов, коммутаторов, UPS, распределителей питания и других устройств, которые не требуют частого доступа. Подходит для телекоммуникационных, сетевых и промышленных объектов, где важна долговечность и теплоотвод.

Технические характеристики

• Глубина: 650 мм - позволяет размещать устройства с крупными габаритами, включая маршрутизаторы и модульные платформы;
• Максимальная нагрузка: 20 кг - расчетная предельная масса равномерно распределенного оборудования;
• Размеры: 485×650 мм - соответствует стандартному 19-дюймовому монтажу (расстояние между креплениями 485 мм);
• Материал: сталь - высокая жесткость, устойчивость к деформации;
• Цвет: RAL 9004 (черный матовый) - совместим с большинством корпусов промышленных шкафов;
• Перфорированная поверхность - улучшает естественную вентиляцию, снижает риск перегрева оборудования;
• Способ крепления: боковое крепление в профиль шкафа - фиксируется в вертикальные направляющие 19” стойки.

Совместимость и монтаж

Полка Hyperline TSH3L-650-RAL9004 совместима исключительно со шкафами серий TTB, TTBR и TTC2. Крепится через боковые кронштейны в стандартные 19-дюймовые профили - не требует дополнительных крепежей. Установка выполняется путем вставки полки в направляющие и фиксации защелками или болтами (в комплект не входят). Перед монтажом проверьте соответствие шага крепления и толщины стенок шкафа - они должны соответствовать спецификации производителя.

Преимущества

• Высокая несущая способность - подходит для тяжелого оборудования без риска прогиба;
• Перфорированный дизайн - повышает эффективность охлаждения без необходимости в активной вентиляции;
• Универсальное крепление - легко заменить или переустановить в рамках совместимых шкафов;
• Черный матовый цвет - маскирует следы эксплуатации, не бликует, гармонирует с промышленной эстетикой.

Ограничения применения

• Не подходит для выдвижных систем - не имеет роликов или направляющих;
• Использование вне шкафов TTB/TTBR/TTC2 невозможно - крепежные профили нестандартны;
• Запрещено превышать нагрузку 20 кг - даже кратковременно, чтобы избежать деформации;
• Не рекомендовано применение во взрывоопасных средах - материал и степень защиты не соответствуют требованиям ATEX.

Примеры использования

• Фиксация серверного стэка в центре обработки данных;
• Установка IP-коммутаторов в телекоммуникационном щите;
• Размещение ИБП в распределительной комнате;
• Крепление контроллеров PLC в промышленном автоматизированном шкафе.

Практические советы

• При установке нескольких полок соблюдайте минимальный зазор 50–70 мм между ними - это сохраняет свободный поток воздуха;
• Распределяйте вес оборудования равномерно - сосредоточенная нагрузка в углу снижает реальную несущую способность;
• Проверяйте наличие отверстий в передней части установленного оборудования - они должны совпадать с перфорацией полки для оптимального теплоотвода;
• Артикулы tsh3l-650-ral9004 и 397122 - идентичны; используйте любой при заказе запасных элементов.
