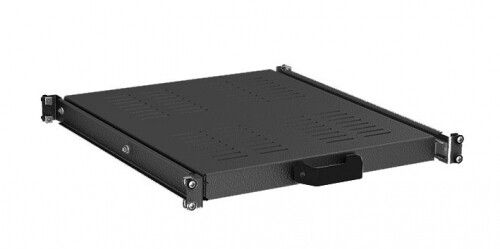

Полка выдвижная CQE 1U, перфорированная, 685 мм, 60 кг DKC (ДКС) R5REIT68100B

Полка выдвижная перфорированная глубина 685 мм RAL9005 от DKC - решение для установки оборудования без стандартного 19" крепления внутрь корпусов серии CQE. Эта полка позволяет удобно размещать, обслуживать и извлекать устройства, не требующие монтажа в рейки, сохраняя компактность и надежность.

Назначение и область применения

Полка выдвижная перфорированная глубина 685 мм RAL9005 предназначена для установки в 19"-корпуса серии CQE от DKC. Она используется там, где оборудование не имеет стандартных креплений для монтажа в рейки - например, трансформаторы, блоки питания, модули управления, сетевые фильтры, внешние жесткие диски или другие устройства с собственной рамой. Перфорация позволяет крепить оборудование болтами, хомутами или кронштейнами. Выдвижной механизм даёт полный доступ ко всем сторонам установленного груза - важно при частом обслуживании или диагностике.

Технические характеристики

• Тип: выдвижная перфорированная полка
• Стандарт совместимости: 19 дюймов (482,6 мм)
• Габаритные размеры: 482,6 × 685 мм
• Полезная глубина: 685 мм
• Высота: 1 U
• Максимальная статическая нагрузка: 60 кг
• Материал: сталь
• Покрытие: полимерно-порошковое, цвет RAL 9005 (черный)

Совместимость и монтаж

Полка выдвижная перфорированная глубина 685 мм RAL9005 совместима исключительно с 19"-корпусами серии CQE от DKC. Крепление осуществляется через направляющие шины корпуса - полка вставляется и защёлкивается в стандартные пазы. Установка занимает несколько минут: достаточно выдвинуть старую полку (если есть), вставить новую до щелчка и проверить свободное движение. Для монтажа оборудования используйте болты M4–M6 через перфорацию. Обязательно распределите вес равномерно - максимальная нагрузка 60 кг рассчитана на статическое состояние, не на динамические воздействия.

Безопасность и стандарты

Полка соответствует требованиям механической устойчивости для серверных стоек. Нагрузка 60 кг определена в соответствии с практикой IEC 60297. Покрытие не содержит свинца и других токсичных веществ. Применение в помещениях с нормальной влажностью и температурой от +5C до +40C. Не предназначен для работы во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Перфорированные поверхности позволяют гибко крепить любые устройства без специальных адаптеров
• Выдвижной механизм снижает риск повреждения оборудования при обслуживании
• Полимерно-порошковое покрытие устойчиво к царапинам, сколам и коррозии
• Одинаковая высота 1U позволяет легко комбинировать с другими элементами внутри корпуса
• Чёрный цвет RAL 9005 гармонирует с большинством корпусов серии CQE

Ограничения применения

• Не подходит для корпусов других серий - даже если они 19", система крепления отличается
• Запрещено нагружать более 60 кг - превышение вызывает деформацию направляющих
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации оборудования
• Не предназначена для монтажа тяжёлых активных устройств с высоким тепловыделением - требуется отдельное охлаждение
• Не следует применять в средах с агрессивными химическими испарениями

Примеры использования

• Установка внешнего UPS-блока в серверную стойку
• Фиксация контроллеров PLC без 19" креплений
• Размещение резервных HDD/SSD в форм-факторе 3,5"
• Интеграция термореле, реле времени или преобразователей частоты
• Монтаж тестового оборудования в лабораторных стендах

Практические советы

• Перед установкой проверьте, что направляющие в корпусе CQE не повреждены - износ может вызвать люфт
• При креплении тяжёлого оборудования используйте минимум четыре точки крепления, распределённые по углам полки
• Не забудьте оставить зазор 10–15 мм между задней частью полки и задней стенкой корпуса - это необходимо для проводов и охлаждения
• Если планируете часто выдвигать полку, регулярно смазывайте ролики силиконовой смазкой
• Артикул r5reit68100b - единственный вариант этой модели; аналоги от других брендов не подходят по форме и системе крепления
