Полка выдвижная ТСВ-100 1U 19дюйм 1000мм 30кг сер. ЦМО 1221204

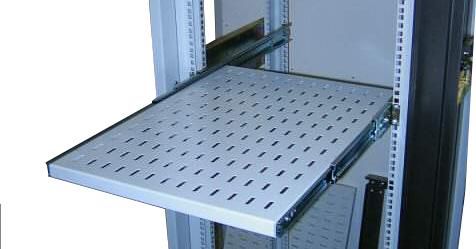

Полка выдвижная 1U 19 дюйм 1000 мм 30 кг серая от ЦМО предназначена для установки в серверные стойки и обеспечивает удобный доступ к оборудованию, установленному на глубину до 1 метра. Артикул 1221204 подходит для монтажа в стандартизированных шкафах 19 дюймов.

Назначение и область применения

Эта полка используется для крепления тяжелых устройств внутри стоек 19 дюймов - например, коммутаторов, усилителей, блоков питания или других модульных систем. Её выдвижной механизм позволяет легко обслуживать оборудование без необходимости полностью извлекать его из стойки. Подходит для центров обработки данных, телекоммуникационных пунктов и промышленных объектов с ограниченным пространством.

Технические характеристики

• Глубина: 1000 мм - обеспечивает достаточное расстояние для подключения кабелей и обслуживания задней части оборудования;
• Высота: 1U (44,45 мм) - соответствует стандартной высоте элементов в 19-дюймовой стойке;
• Максимальная нагрузка: 30 кг - рассчитана на работу с тяжелыми устройствами, но требует равномерного распределения веса;
• Цвет: серый - совместим с большинством корпусов и не бросается в глаза в технических помещениях;
• Ширина: 19 дюймов (482,6 мм) - точно соответствует стандартному монтажному профилю 19-дюймовых стоек.

Совместимость и монтаж

Полка совместима со всеми стойками, соответствующими стандарту EIA-310-D. Крепление осуществляется через стандартные кронштейны с фиксацией на направляющих стойки. Для установки требуется минимум два свободных слота 1U - один для самой полки, второй - для фиксации задних креплений. Убедитесь, что внутренняя глубина вашей стойки превышает 1000 мм - иначе полка не сможет полностью выдвигаться.

Преимущества

• Увеличенная глубина (1000 мм) позволяет размещать крупногабаритные устройства, которые не помещаются на обычных полках 600–800 мм;
• Регулируемые направляющие обеспечивают точную центровку и снижают риск перекоса при нагрузке;
• Стальная конструкция с порошковым покрытием устойчива к механическим повреждениям и коррозии;
• Изделие не требует специальных инструментов для установки - достаточно стандартного набора для сборки стоек.

Ограничения применения

• Не рекомендуется использовать в условиях повышенной влажности или открытых площадках - материал не имеет защиты от воды и пыли;
• Запрещено превышать максимальную нагрузку 30 кг - это может вызвать деформацию направляющих или отказ механизма;
• Не подходит для стойек с внутренними препятствиями (например, встроенные системы охлаждения или кабельные каналы), которые мешают полному выдвижению;
• Не предназначен для вертикального монтажа или крепления вне 19-дюймовой рамы.

Примеры использования

• Установка мощного сетевого коммутатора с множеством SFP+ портов - удобно подключать кабели при работе с полкой в выдвинутом положении;
• Фиксация UPS-блоков в серверном зале - позволяет проводить замену аккумуляторов без демонтажа всей стойки;
• Размещение внешнего RAID-контроллера или хост-бэй - особенно актуально при использовании длинных жестких дисков.

Практические советы

• Перед установкой проверьте, чтобы все крепежные отверстия на полке совпадали с отверстиями в стойке - используйте уровень для исключения перекоса;
• Распределяйте вес оборудования равномерно по поверхности полки - сосредоточенная нагрузка в одном углу увеличивает риск деформации;
• Если планируете использовать несколько таких полок подряд, учтите, что каждая занимает 1U, и суммарная высота всех компонентов должна укладываться в доступную емкость стойки;
• Для долговечности периодически смазывайте направляющие силиконовой смазкой - особенно в условиях частого выдвижения/задвижения.
