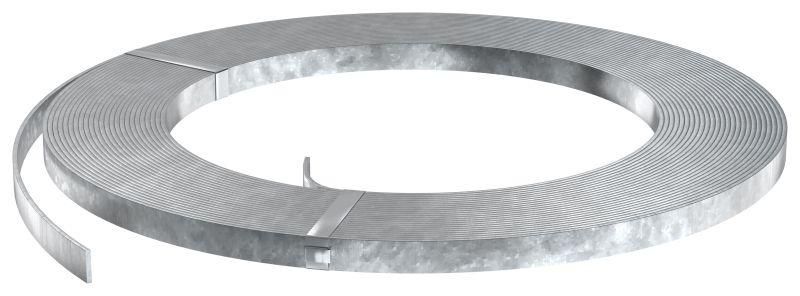

Полоса 40х4мм (19м) оцинкованная сталь IEK | ZPS10-11-040-019

Полоса 40х4 мм (19 м) оцинкованная сталь от бренда IEK предназначена для надёжного проведения тока в системах заземления. Этот элемент применяется как проводник в главной заземляющей шине, для уравнивания потенциалов и соединения вертикальных электродов. Артикул zps10-11-040-019 соответствует требованиям промышленного монтажа.

Назначение и область применения

Полоса 40х4 мм (19 м) оцинкованная сталь используется исключительно в электроустановках для создания долговечных и безопасных заземляющих контуров. Применяется в качестве проводника для:

• Главной заземляющей шины (ГЗШ) в распределительных устройствах;
• Уравнивания потенциалов между металлическими конструкциями здания;
• Соединения вертикальных заземлителей (штырей, уголков) в горизонтальный контур;
• Прокладки заземляющих трасс внутри помещений и на открытых площадках.

Подходит для объектов жилой, коммерческой и промышленной застройки - офисов, заводов, ТЦ, ЖКХ.

Технические характеристики

• Размеры: 40 мм × 4 мм - оптимальное сечение для пропуска больших токов замыкания;
• Длина: 19 метров - одна катушка обеспечивает покрытие значительного участка контура;
• Материал: сталь - высокая механическая прочность, устойчивость к деформациям;
• Покрытие: горячее цинкование - равномерный слой цинка толщиной до 85 мкм, предотвращает коррозию даже в агрессивной среде;
• Форма: плоская полоса - удобна для фиксации болтами, сварки и крепления к поверхностям.

Совместимость и монтаж

Полоса совместима с любыми типами заземляющих устройств: стальными уголками, трубами, штырями. Для соединения используются болтовые контакты с медными наконечниками или сварка. Крепление выполняется на изоляторы или напрямую к стенам/фундаменту с помощью хомутов и анкеров.

При монтаже важно соблюдать минимальный радиус изгиба - не менее 100 мм, чтобы не повредить цинковый слой. Укладывать следует с запасом на температурную деформацию. Места сварки требуют последующей антикоррозийной обработки.

Безопасность и стандарты

Полоса соответствует ГОСТ 1050 и ГОСТ 30673.2, рекомендована для использования в системах TN-S и TT. Горячее цинкование обеспечивает соответствие требованиям ПУЭ к защите от коррозии в условиях повышенной влажности и агрессивной среды.

Преимущества

• Высокая электропроводность стали при сохранении прочности - лучше, чем алюминиевые аналоги;
• Долговечность цинкового покрытия - срок службы более 25 лет в городской среде;
• Легко режется и гнётся - позволяет адаптировать форму под сложные контуры;
• Один комплект (19 м) снижает количество стыков и ускоряет монтаж;
• Совместима с продукцией IEK - гарантирует однородность системы заземления.

Ограничения применения

• Не предназначен для прокладки в почве без защиты - требуется дополнительная изоляция или канал;
• Не использовать в местах постоянного воздействия кислот, щелочей или солевых растворов - цинк будет разрушаться быстрее;
• Не заменяет медные шины в помещениях с высокой влажностью и агрессивной средой - там требуются медные проводники;
• Не допускается применение в качестве основного токоведущего элемента в силовых цепях - только для заземления и уравнивания потенциалов.

Примеры использования

• Создание контура заземления вокруг промышленного цеха - полоса прокладывается по периметру и соединяется с 3–5 вертикальными штырями;
• Обустройство ГЗШ в этажном щите многоквартирного дома - полоса крепится к корпусу щита и соединяется с заземляющими проводами всех квартир;
• Связка металлических конструкций (лестниц, трубопроводов, каркасов) в подвале - для устранения разницы потенциалов;
• Модернизация старого заземления - замена ржавых стальных полос на новые с цинковым покрытием.

Практические советы

• Перед монтажом проверьте целостность цинкового слоя - при повреждениях обработайте место специальной краской ZP-10 или аналогичным составом;
• При использовании нескольких полос - делайте перехлёст минимум 150 мм и фиксируйте двумя болтами M10;
• Для прокладки через дороги или места с риском механических повреждений используйте стальные трубы-оболочки;
• Проверяйте сопротивление заземления после завершения работ - норма не выше 4 Ом для сетей 380 В;
• Артикул zps10-11-040-019 - единственный вариант в линейке IEK с такой длиной; другие длины недоступны - планируйте проект с учётом этого.
