Маркировочные полосы PABL 15X4 | 0808260 Phoenix Contact

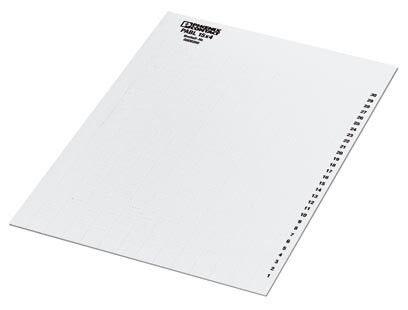

Маркировочная полоса PABL 15x4 от Phoenix Contact — это готовый лист из 360 отдельных табличек для маркировки кабелей с диаметром от 0,6 до 50 мм. Полоса совместима с офисными принтерами и специальными плоттерами CMS-P1-PLOTTER, позволяет легко нанести индивидуальные обозначения перед установкой.

Назначение и область применения

Маркировочная полоса PABL 15x4 предназначена для быстрой и точной идентификации кабелей в распределительных щитах, панелях управления, промышленном оборудовании и автоматизированных системах. Подходит для использования на кабелях малого и среднего сечения — от тонких проводов до мощных силовых жил. Применяется там, где требуется высокая чёткость маркировки и возможность массового изготовления этикеток.

Технические характеристики

• Размер маркировочного поля: 15 × 4 мм
• Диапазон диаметра кабеля: 0,6 – 50 мм
• Количество табличек на листе: 360 штук
• Цвет: белый
• Форма: прямоугольная, с перфорацией между элементами
• Тип монтажа: вставка (вставляется в кабельную муфту или фиксируется на изоляции)
• Подходящий способ нанесения: офисные струйные/лазерные принтеры, плоттеры CMS-P1-PLOTTER

Совместимость и монтаж

Маркировочная полоса PABL 15x4 устанавливается путём вставки в кабельную изоляцию или термоусадочную трубку. Перфорация позволяет легко отделять нужное количество табличек. Для нанесения текста используйте только совместимые устройства: обычный лазерный или струйный принтер, либо профессиональный плоттер CMS-P1-PLOTTER. Неподходящие принтеры могут повредить материал или вызвать смазывание чернил.

Преимущества

• Высокая плотность: 360 меток на одном листе снижает расходы и экономит место на складе
• Удобство печати: совместимость с распространённым офисным оборудованием упрощает подготовку маркировки
• Чёткая адгезия: поверхность оптимизирована для качественного нанесения текста и сохранения ясности даже после длительной эксплуатации
• Готовая форма: не требует резки или формования — просто вырываем, вставляем, закрепляем

Ограничения применения

• Не подходит для внешней установки — материал не защищён от УФ-излучения и агрессивной среды
• Не рекомендуется использовать в условиях постоянного контакта с маслом, растворителями или агрессивными жидкостями
• Требуется предварительная проверка совместимости принтера; некоторые модели могут не обеспечивать достаточную прочность печати
• Не применяется для кабелей с диаметром менее 0,6 мм — табличка будет слишком велика для фиксации

Примеры использования

• Маркировка кабелей в панелях управления промышленных станков
• Индивидуальная идентификация сигналов в системах АСУ ТП
• Обозначение цепей в распределительных щитах зданий
• Этикетирование кабелей на конвейерах, робототехнических модулях и испытательных стендах

Практические советы

• Перед печатью протестируйте один лист — убедитесь, что текст читаем, не размывается и хорошо держится на материале
• При использовании плоттера CMS-P1-PLOTTER соблюдайте рекомендации производителя по скорости и давлению
• При монтаже убедитесь, что внутренний диаметр кабеля соответствует заявленному диапазону 0,6–50 мм — иначе табличка не зафиксируется
• Храните листы в сухом месте, избегайте перегрева и прямых солнечных лучей
• Для крупносерийных проектов заказывайте несколько листов сразу — партии могут отличаться по цветовой тональности
