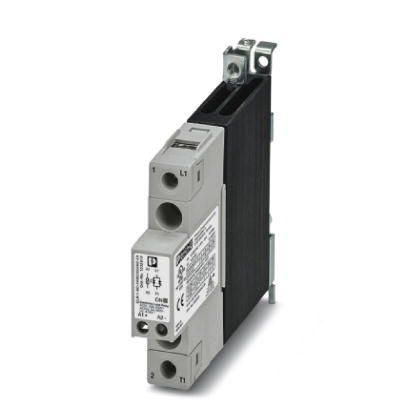

Полупроводниковый контактор ELR 1-SC-24DC/600AC-20 | 1032919 Phoenix Contact

Контактор полупроводниковый ELR 1-SC-24DC/600AC-20 от Phoenix Contact - это бесконтактное устройство для коммутации переменного тока до 20 А с управлением от постоянного напряжения 24 В. Подходит для частых включений, где важна долговечность и отсутствие механического износа, например на автоматизированных линиях и оборудовании с высокой цикличностью.

Назначение и область применения

Контактор полупроводниковый ELR 1-SC-24DC/600AC-20 предназначен для управления нагрузками переменного тока без механических контактов. Он заменяет классические электромагнитные контакторы там, где требуется многочисленное включение-выключение без образования дуги, искрения или износа деталей. Применяется в системах автоматизации: управляющие модули станков, конвейеры, системы нагрева, освещение, насосы и другие устройства с активной нагрузкой до 20 А.

Технические характеристики

• Тип: полупроводниковый контактор (бесконтактный)
• Управление: 24 В постоянного тока (DC)
• Напряжение нагрузки: до 600 В переменного тока (AC)
• Максимальный ток нагрузки: 20 А
• Функция: нулевой выключатель - отключение происходит при переходе тока через ноль, снижает помехи и перегрузки
• Износостойкость: не имеет движущихся частей, срок службы определяется только температурными условиями и нагрузкой

Совместимость и монтаж

Контактор полупроводниковый ELR 1-SC-24DC/600AC-20 монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы: вход - два провода 24 В DC (управление), выход - два провода AC (нагрузка). Убедитесь, что сечение проводов соответствует току 20 А - рекомендовано не менее 2,5 мм2 для медных жил. Нельзя использовать для управления индуктивными нагрузками выше 20 А или емкостными нагрузками без предварительной проверки совместимости.

Безопасность и стандарты

Контактор полупроводниковый ELR 1-SC-24DC/600AC-20 соответствует требованиям IEC 60947-4-3 для полупроводниковых коммутационных аппаратов. Обладает защитой от перегрузки по току и короткому замыканию за счет внутренней защиты полупроводниковых элементов. Не требует внешних предохранителей при работе в рамках заявленных параметров.

Преимущества

• Отсутствие механического износа - срок службы в десятки раз длиннее, чем у электромагнитных контакторов
• Работает без шума и вибраций
• Высокая скорость переключения - подходит для импульсного управления
• Нулевой выключатель минимизирует ЭМИ и продлевает жизнь нагрузке
• Стабильная работа при частых циклах - до 1 млн операций без потери характеристик

Ограничения применения

• Не подходит для постоянного тока - работает только с переменным напряжением до 600 В AC
• Запрещено применять при температуре ниже –25 C и выше +60 C
• Не предназначена для работы с реактивными нагрузками (например, мощные двигатели без компенсации коэффициента мощности)
• При длительной работе на максимальном токе 20 А необходима хорошая теплоотводящая поверхность - не монтировать в плотную группу без вентиляции

Примеры использования

• Управление нагревательными элементами в термических установках
• Переключение светильников в системах умного освещения
• Частотное регулирование насосов с помощью ПЛК и датчиков
• Автоматическое включение/выключение конвейеров в пищевой промышленности
• Коммуникация между контроллерами и исполнительными механизмами в робототехнике

Практические советы

• При использовании в условиях повышенной влажности или запылённости - обеспечьте дополнительную герметизацию корпуса, хотя сам контакт не имеет открытых контактов
• Для контроля состояния используйте встроенный индикатор питания - он показывает наличие сигнала управления, но не состояние нагрузки
• Если нагрузка близка к 20 А, выбирайте запас по току - лучше использовать на 80–90 % от максимума для увеличения надёжности
• Подключайте нагрузку после контактора - не допускайте параллельного соединения с другими устройствами без расчёта суммарной мощности
• При замене старого электромагнитного контактора - проверьте, чтобы новое устройство получало достаточное напряжение 24 В DC; слабый сигнал может вызвать некорректное срабатывание
