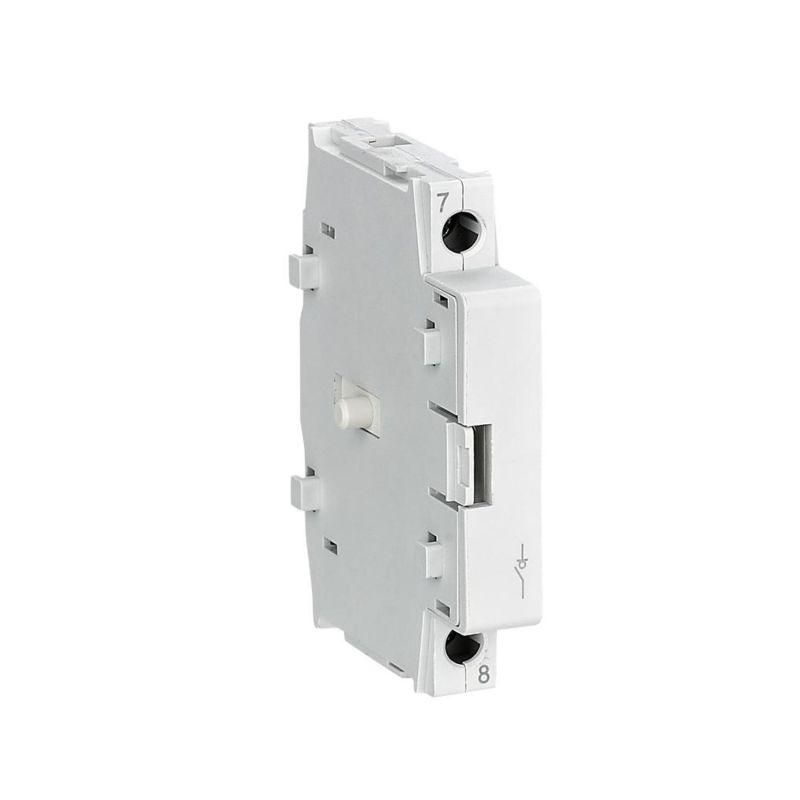

Дополнительный силовой полюс NF2-40PS синхр. срабатывание (R) | 324194 CHINT

Силовой полюс дополнительный NF2-40PS синхронное срабатывание (R) от CHINT предназначен для расширения коммутационной способности автоматических выключателей серии NF2, обеспечивая надёжное одновременное отключение всех фаз при аварийной ситуации.

Назначение и область применения

Силовой полюс дополнительный NF2-40PS синхронное срабатывание (R) используется для увеличения числа полюсов в автоматическом выключателе, когда требуется трёхфазная защита с возможностью добавления четвёртой фазы. Применяется в системах управления оборудованием, где важна синхронизация отключения — например, на промышленных станках, насосных станциях, конвейерах и распределительных щитах.

Технические характеристики

• Тип: силовой полюс дополнительный
• Совместим с автоматическими выключателями серии NF2
• Обеспечивает синхронное срабатывание с основным устройством
• Рабочее напряжение: до 690 В переменного тока
• Номинальный ток: 40 А
• Механическая связь: жестко соединён с основным аппаратом через рычаги, исключающие рассинхронизацию
• Изоляционное исполнение: соответствует требованиям IEC 60947-2

Совместимость и монтаж

Силовой полюс дополнительный NF2-40PS синхронное срабатывание (R) устанавливается только на автоматические выключатели CHINT серии NF2. Монтируется механически — путём защёлкивания на шины основного аппарата. Подключение проводов выполняется к клеммам полюса после установки. Кабельный зажим рассчитан на сечение до 16 мм². Перед монтажом проверьте совпадение номеров серийных партий — несовместимые модификации не работают корректно.

Преимущества

• Гарантированная синхронность отключения всех полюсов — предотвращает перекос нагрузки и повреждение оборудования
• Уменьшает количество отдельных выключателей в щите — экономит место и снижает сложность wiring
• Не требует внешнего управления — работает полностью механически, без дополнительных реле или контроллеров
• Высокая долговечность контактов благодаря материалам с высокой износостойкостью

Ограничения применения

• Не применяется с другими сериями автоматов — даже аналогичными от других брендов
• Не предназначена для работы в цепях постоянного тока
• Запрещено использовать при температуре ниже -5°C и выше +60°C без специального исполнения
• Не рекомендуется для частых операций более 10 раз в час — риск перегрева контактной группы

Примеры использования

• Добавление четвёртого полюса в трёхфазном автомате для защиты нулевого провода в системе TN-S
• Комбинирование с NF2-40 для создания четырёхполюсного выключателя в системах с двумя источниками питания
• Установка в щитах промышленных линий, где необходимо гарантированное отключение всех фаз при срабатывании защиты

Практические советы

• Перед установкой убедитесь, что основной автомат NF2 имеет свободную нишу для дополнительного полюса — не все модели поддерживают расширение
• При замене используйте только оригинальные комплектующие CHINT — сторонние элементы нарушают синхронизацию
• Проверяйте плотность защёлкивания: если полюс болтается — он не будет срабатывать правильно
• После монтажа выполните тестовое включение/выключение — убедитесь, что все полюсы перемещаются одновременно
• Артикул 324194 — это точный идентификатор для заказа запасных частей; сохраняйте его в документации объекта
