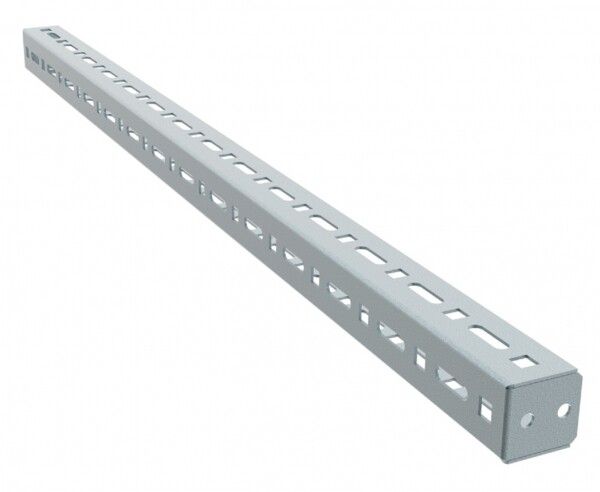

Поперечная рейка FORT для корпуса шириной 600 (4шт.) EKF PROxima | FPR6

Рейка поперечная для корпуса шириной 600 мм (4 шт) от EKF - элемент каркаса шкафа серии FORT, обеспечивающий жесткость и точную фиксацию монтажных плат внутри корпуса. Применяется в промышленных НКУ, распределительных щитах и системах автоматизации с токами до 4000 А.

Назначение и область применения

Рейка поперечная для корпуса шириной 600 мм (4 шт) используется для формирования внутреннего каркаса шкафов серии FORT. Её задача - удерживать монтажные платы, DIN-рейки, контакторы и другое оборудование в заданном положении, предотвращая деформацию конструкции под нагрузкой. Подходит для установки в промышленных шкафах: на заводах, в насосных станциях, на конвейерах, в системах управления энергообъектами.

Технические характеристики

• Материал: сталь оцинкованная - защищает от коррозии в агрессивной среде
• Толщина материала: 1,5 мм - достаточна для механической устойчивости при нагрузках до 1000 кг на шкаф
• Тип изделия: плата монтажная - служит основой для крепления компонентов
• Поверхность: оцинкованная - повышает долговечность в помещениях с повышенной влажностью
• Исполнение: специальный профиль - обеспечивает точную посадку на стойки шкафа
• Форма просечки: квадратное отверстие и продольный паз - позволяют регулировать положение креплений и использовать болты/винты с головкой типа “паз”
• Гарантийный срок: 60 месяцев - подтверждает надёжность материала и технологии производства

Совместимость и монтаж

Рейка поперечная для корпуса шириной 600 мм (4 шт) совместима исключительно со шкафами серии FORT от EKF. Крепление осуществляется через специальные выступы на стойках шкафа - рейка вставляется в пазы и фиксируется самонарезающими винтами. Для правильного монтажа важно соблюдать равномерный шаг между вертикальными рейками: рекомендовано устанавливать минимум четыре поперечные рейки на один шкаф, расположенные на равных высотах. Это особенно важно при требовании сейсмостойкости - тогда дополнительно нужны усиленные боковые и поперечные рейки, а также сейсмоцоколь.

Особенности конструкции

Профиль рейки имеет гнутую форму с продольным пазом - это позволяет легко перемещать крепёж вдоль всей длины без сверления. Квадратные отверстия обеспечивают плотную посадку винтов с квадратной головкой, снижают риск проворачивания. Оцинкованная поверхность не требует дополнительной антикоррозийной обработки даже в условиях цехов с перепадами температур и влажности.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм и профильному усилению
• Удобство регулировки: пазы и отверстия позволяют менять расположение оборудования без демонтажа
• Совместимость с другими элементами серии FORT - все детали рассчитаны на взаимную стыковку
• Долгий срок службы: оцинкование + гарантия 5 лет

Ограничения применения

• Не применяется вне шкафов серии FORT - несовместима с моделями других серий (например, PROxima) и конкурентов
• Не предназначена для внешней установки - не обеспечивает степень защиты выше IP31/IP54 без герметичного корпуса
• Не подходит для крепления тяжёлых устройств (>100 кг на одну рейку) без дополнительного усиления
• Требует точного соблюдения шага монтажа при сейсмических требованиях - неверная установка снижает устойчивость

Примеры использования

• Щиты управления насосными станциями - фиксация частотных преобразователей и реле
• Производственные линии - крепление PLC, I/O-модулей, терморегуляторов
• Энергетические объекты - сборка силовых шкафов на ток до 4000 А
• Объекты с повышенными требованиями к безопасности - системы аварийного отключения, где важна жёсткая фиксация всех компонентов

Практические советы

• Перед монтажом проверьте, что посадочные места на стойках шкафа соответствуют форме профиля - не используйте силу, если рейка не встаёт свободно
• Для крепления оборудования используйте винты с квадратной головкой - они лучше фиксируются в прямоугольных отверстиях
• Если шкаф будет установлен в зоне с вибрацией (например, рядом с компрессором), закрепите рейку двойными контргайками
• При необходимости увеличения несущей способности - комбинируйте эту рейку с широкими поперечными рейками из комплекта усиления
• Не заменяйте её обычными уголками или самодельными планками - потеряется гарантия и снижается безопасность
