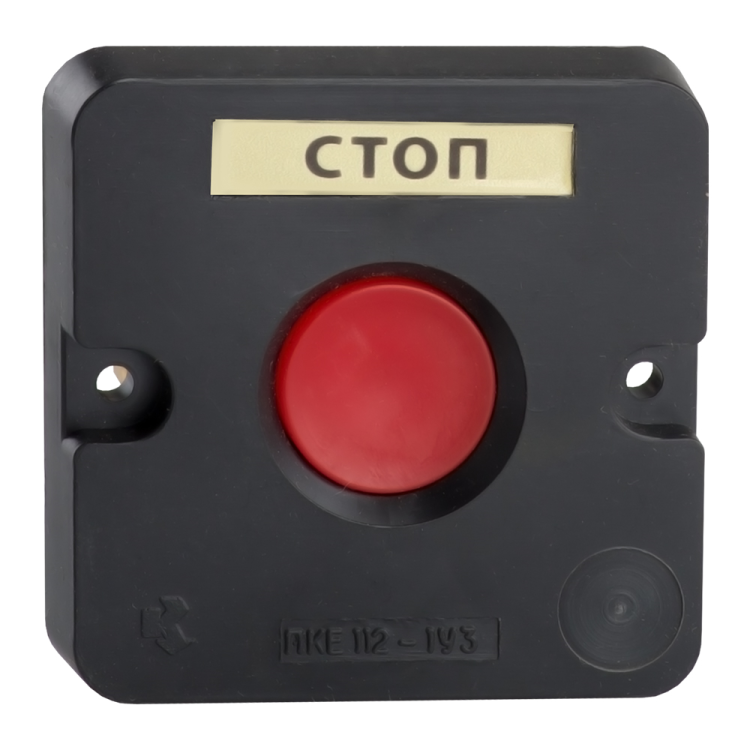

Пост кнопочный ПКЕ 112-1-У3-IP40 (красная кнопка) | 150729 КЭАЗ

Пост кнопочный ПКЕ-112 1 У3 IP40 с красной кнопкой - компактное устройство управления для передачи коммутационных сигналов в цепях управления. Произведён Кэаз, артикул 150729, предназначен для установки на монтажную плату в пультах и щитах автоматизации.

Назначение и область применения

Пост кнопочный ПКЕ-112 1 У3 IP40 с красной кнопкой используется для ручного включения или отключения электрических цепей управления. Подходит для систем автоматизации, где требуется однократное механическое воздействие - например, запуск/остановка оборудования, аварийная остановка, активация режима обслуживания. Часто применяется в промышленных пультах, станках, конвейерах и распределительных щитах.

Технические характеристики

• Количество кнопок: одна, красного цвета, цилиндрическая форма
• Коммутируемый ток: до 1 А - подходит для слаботочных цепей управления, не для силовой нагрузки
• Рабочее напряжение: 110–600 В переменного или постоянного тока
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: У3 - рассчитан на умеренный климат, температурный диапазон от −25C до +40C
• Количество нормально замкнутых (НЗ) контактов: один
• Корпус: пластиковый, накладной тип, размеры 74×74×54 мм
• Способ монтажа: через монтажную плату (панель), не требует сверления
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ-112 1 У3 IP40 с красной кнопкой монтируется на металлическую или композитную монтажную плату. Для установки необходимо просверлить отверстие диаметром 12 мм - соответствует размеру толкателя. Контакты выходят снизу корпуса, что позволяет легко подключить провода к клеммам внутри щита. Совместим со стандартными кабелями сечением до 1,5 мм2. Не требует специальных инструментов - фиксируется зажимным кольцом после прохода через отверстие.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям и попадания инструментов, но не предназначено для работы во влажной среде, на улице или в местах с брызгами воды. Применяется только в закрытых помещениях с контролируемой влажностью.

Преимущества

• Простая и надёжная конструкция - минимум деталей, долгий срок службы
• Ярко окрашенная красная кнопка - хорошо видна, удобна для аварийного отключения
• Небольшие габариты - экономия места на панелях
• Поддержка напряжений до 600 В - совместима с большинством промышленных систем управления
• Производитель Кэаз - известный российский бренд с проверенной качественной базой

Ограничения применения

• Не подходит для силовых цепей - максимальный ток 1 А исключает управление двигателями или нагревателями напрямую
• Защита IP40 не предохраняет от влаги - нельзя использовать в сырых цехах, на улице или рядом с мойками
• Только один контакт - невозможно реализовать функции “пуск-стоп” без внешних реле
• Нет световой индикации - не показывает состояние цепи, требует дополнительных элементов
• Не имеет механизма фиксации - кнопка возвращается в исходное положение при отпускании

Примеры использования

• Аварийная остановка станка на сборочном участке
• Запуск конвейера из операторского пункта
• Активация сервисного режима в щите управления насосной станцией
• Переключение между ручным и автоматическим режимом в пульте контроля

Практические советы

• При монтаже на панель убедитесь, что толщина материала не превышает 5 мм - иначе крепление будет ненадёжным
• Для увеличения безопасности используйте этот пост в паре с реле - чтобы управлять мощными нагрузками через слаботочные цепи
• Не устанавливайте рядом с источниками тепла - пластиковый корпус термически чувствителен
• Проверьте соответствие напряжения цепи управления - превышение 600 В может повредить контакты
• Пост кнопочный ПКЕ-112 1 У3 IP40 с красной кнопкой - идеальный выбор для базового управления; если нужна индикация или несколько функций - выбирайте другие модели серии ПКЕ
