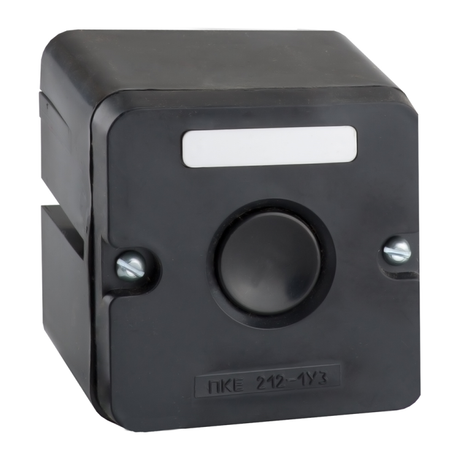

Пост кнопочный ПКЕ 212-1-У3-IP40 (черная кнопка) | 150746 КЭАЗ

Пост кнопочный ПКЕ 212-1-У3-IP40 (черная кнопка) от КЭАЗ - компактное устройство для управления электрическими цепями в системах автоматизации. Подходит для установки на монтажную плату, обеспечивает надежное включение/выключение при токе до 1 А и работает в условиях умеренного климата У3.

Назначение и область применения

Пост кнопочный ПКЕ 212-1-У3-IP40 предназначен для ручного управления электрическими цепями управления - например, запуска, остановки или изменения режима работы оборудования. Применяется в пультах управления станков, конвейеров, насосных станций и других устройствах промышленной автоматизации. Коммутирует цепи с напряжением до 600 В переменного тока (50–60 Гц) или до 440 В постоянного тока.

Технические характеристики

• Тип изделия: пост кнопочный с одним постом и одной кнопкой
• Коммутируемый ток: 1 А
• Номинальное напряжение: 110–600 В переменного тока / до 440 В постоянного тока
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды и пыли
• Тип толкателя: цилиндрический - стандартный, не грибовидный
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Климатическое исполнение: У3 - для эксплуатации в помещениях с умеренным климатом
• Материал корпуса: пластик
• Цвет корпуса: черный
• Способ монтажа: на монтажную плату
• Конструкция корпуса: накладной - крепится сверху поверх панели
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Пост кнопочный ПКЕ 212-1-У3-IP40 монтируется на монтажную плату через отверстие в панели. Диаметр отверстия должен соответствовать размерам корпуса - перед установкой проверьте совпадение с чертежом производителя. Корпус фиксируется за счет зажимов внутри панели; внешняя часть остается на поверхности. Для подключения используйте провода сечением до 1,5 мм2. Отсутствие герметичной защиты требует установки только во внутренних щитах или закрытых корпусах.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Степень защиты IP40 исключает контакт с инструментами и крупными частицами, но не защищает от брызг, пыли или влаги - поэтому не применяйте в сырых, пыльных или открытых средах. Соответствует общим требованиям безопасности для устройств управления низковольтных цепей.

Преимущества

• Простая и надежная механическая конструкция - минимум отказов при регулярном использовании
• Наличие одного НЗ и одного НО контакта позволяет реализовать базовые схемы управления (пуск/стоп, реверс)
• Черный цвет корпуса снижает блики и хорошо сочетается с большинством пультов управления
• Производитель - КЭАЗ - известный российский изготовитель, обеспечивающий долгую жизнь изделиям

Ограничения применения

• Не допускается использование вне помещений или в местах с высокой влажностью - IP40 не защищает от воды
• Не подходит для коммутации нагрузок выше 1 А - риск оплавления контактов
• Отсутствуют световые индикаторы и другие функциональные элементы - нельзя использовать как сигнальное устройство
• Не имеет грибовидной кнопки - не подходит для аварийной остановки (по правилам безопасности требуется именно такой тип кнопки)

Примеры использования

• Ручной пуск станка ЧПУ через пульт управления
• Остановка конвейера в случае перегрузки
• Активация реле управления в распределительном шкафу
• Подача команды на включение/выключение насоса в системе водоснабжения

Практические советы

• Перед установкой проверьте, что отверстие в панели точно соответствует габаритам корпуса ПКЕ 212-1-У3-IP40 - слишком маленькое отверстие повредит корпус, слишком большое - сделает крепление неустойчивым
• Не используйте этот пост там, где возможны брызги воды или пылевые осадки - выбирайте модели с IP65/IP67 вместо IP40
• Если нужна аварийная остановка - параллельно установите отдельную грибовидную кнопку, так как ПКЕ 212-1-У3-IP40 не соответствует требованиям ГОСТ для экстренных остановок
• При сборке схемы учтите, что контакты НЗ и НО работают одновременно - можно реализовать схему “пуск-стоп” без дополнительных реле
• Артикул 150746 - это точный идентификатор для заказа запасных частей или аналогов от КЭАЗ
