Пост кнопочный ПКЕ 222-2-У2-IP54 (красный гриб) | 150757 КЭАЗ

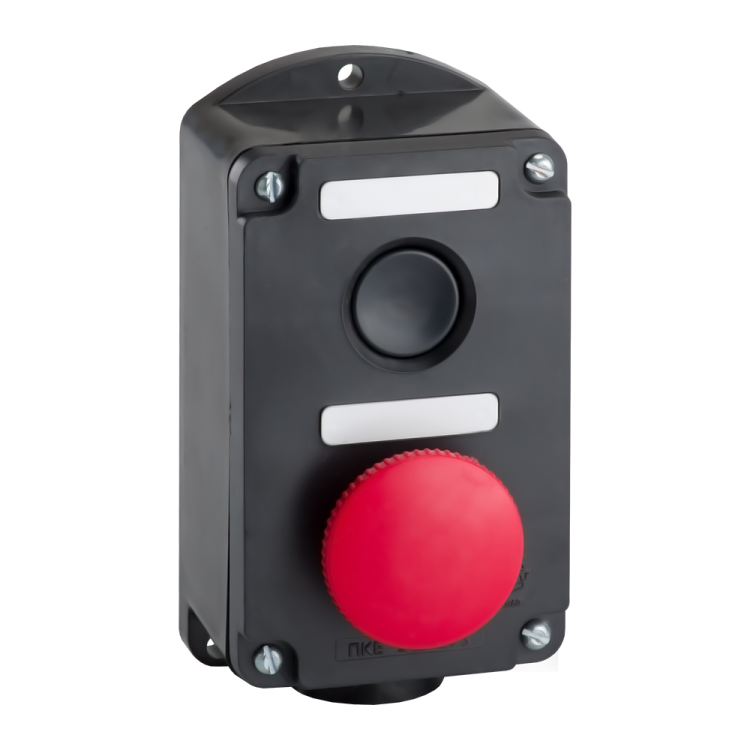

Пост кнопочный ПКЕ-222-2-У2-IP54 (красный гриб) от КЭАЗ - устройство аварийной остановки с двумя нажимными кнопками и одним грибовидным толкателем, предназначенное для быстрого отключения оборудования в экстренных ситуациях. Артикул 150757 соответствует сериям ПКЕ и Устройства подачи команд и сигналов.

Назначение и область применения

Пост кнопочный ПКЕ-222-2-У2-IP54 (красный гриб) используется для ручного управления системами безопасности - в частности, для немедленного отключения оборудования при возникновении опасности. Грибовидная кнопка позволяет легко активировать аварийную остановку даже в условиях ограниченной видимости или при необходимости действия через одежду. Подходит для установки на станках, конвейерах, прессах, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства цехов) и брызг воды из любого направления;
• Функция: аварийная остановка / отключение - одна кнопка активирует отключение, вторая - может использоваться для сброса или дополнительного управления;
• Количество кнопок: две - один грибовидный толкатель (красный) и одна нажимная кнопка (черная);
• Контакты: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) - позволяют управлять цепями включения и отключения;
• Номинальное напряжение: от 12 до 660 В переменного или постоянного тока - совместим с большинством промышленных систем;
• Коммутируемый ток: 1 А - подходит для управления реле, катушками контакторов, но не для прямого коммутирования мощных нагрузок;
• Конструкция корпуса: накладной - монтируется поверх поверхности без углубления;
• Материал корпуса: пластик - легкий, устойчивый к механическим воздействиям и химическим средам в пределах класса У2;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −10C до +40C и относительной влажности до 90% без конденсации;
• Цвет: красный гриб и черная кнопка - соответствие требованиям безопасности (красный = аварийная остановка);
• Размеры: ширина 80 мм, высота 150 мм, глубина 85 мм - компактный формат для плотных панелей;
• Нормативный документ: ТУ 3428-002-65642577-2008 - внутренний стандарт КЭАЗ, обеспечивающий качество сборки и надежность контактов.

Совместимость и монтаж

Пост кнопочный ПКЕ-222-2-У2-IP54 (красный гриб) монтируется на монтажную плату - то есть фиксируется болтами или саморезами через отверстия в основании корпуса. Для установки требуется подготовить площадку размером минимум 80×150 мм. Корпус не требует герметизации, так как имеет степень защиты IP54. Подключение осуществляется к контактам НЗ и НО через кабельные вводы (не входят в комплект - необходимо предусмотреть самостоятельно). Обязательно проверьте посадочные отверстия перед сверлением - они расположены по углам корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для аварийных остановок: красный цвет гриба и обязательное наличие двух функциональных элементов соответствуют ГОСТ Р МЭК 60204-1. Применение в соответствии с ТУ 3428-002-65642577-2008 гарантирует отказоустойчивость контактов при частых срабатываниях. Не предназначено для взрывоопасных зон - отсутствует маркировка Ex.

Преимущества

• Двухпозиционная система - возможность использовать одну кнопку для аварийной остановки, другую - для сброса системы после устранения причины;
• Высокая доступность грибовидного толкателя - удобно нажимать рукой, даже в перчатках или при спешке;
• Защита IP54 - обеспечивает долговечность работы в пыльных и влажных помещениях без дополнительных кожухов;
• Компактность - занимает мало места на щите, не требует сложной рампы для установки;
• Поддержка широкого диапазона напряжений - универсальное решение для различных типов управления.

Ограничения применения

• Не допускается использование в местах с постоянным попаданием струй воды или в условиях повышенной запыленности (например, пескоструйные камеры) - IP54 недостаточно;
• Коммутируемый ток всего 1 А - нельзя применять для прямого управления двигателями, нагревателями или освещением; обязательно используйте через контактор или реле;
• Отсутствует световая индикация - невозможно визуально определить состояние устройства без внешнего контроля;
• Не подходит для взрывоопасных зон - нет сертификации по взрывозащите;
• Пластиковый корпус не рекомендован для агрессивных химических сред - возможна деформация при длительном контакте с растворителями или маслами.

Примеры использования

• На металлообрабатывающем станке - красный гриб для аварийной остановки, черная кнопка для сброса после снятия опасности;
• На конвейере пищевого производства - защита от попадания предметов или людей в движущиеся части;
• На насосной станции - отключение при утечке или перегрузке;
• В распределительном щите - как часть цепи управления, где нужна ручная интервенция.

Практические советы

• Выбирайте место установки так, чтобы грибовидная кнопка была всегда доступна - не закрывайте её другими элементами;
• При подключении проводов используйте кабельные вводы с уплотнителем - даже при IP54 лишняя герметизация продлит срок службы;
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно при частом использовании аварийной остановки;
• Не путайте с обычными кнопками: красный гриб - исключительно для аварийного отключения, не применяйте его как обычный выключатель;
• При замене аналогичного устройства - учтите, что посадочная плита должна точно соответствовать размерам 80×150 мм.
