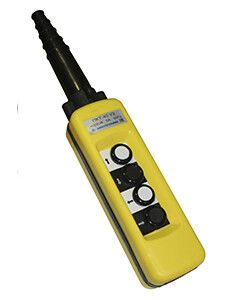

Пост кнопочный ПКТ-40 У2 вверх/вниз влево/вправо 4NO IP65 Электротехник ET010012

Пост кнопочный ПКТ-40 У2, IP65, 4NO, вверх/вниз/влево/вправо от бренда Электротехник предназначен для управления подъёмными механизмами через четырёхпозиционную командную систему. Модель отличается высокой степенью защиты IP65 и надёжным корпусом из поликарбоната, что делает её подходящей для работы в запылённых и влажных средах.

Назначение и область применения

Пост кнопочный ПКТ-40 У2, IP65, 4NO, вверх/вниз/влево/вправо применяется для управления подъёмными устройствами, кранами, элеваторами и другими механизмами, требующими точного направления движения. Четыре клавиши позволяют задавать четыре направления: вверх, вниз, влево, вправо - каждая с собственным замыкающим контактом (4NO). Подходит для промышленных объектов, где требуется частое управление в нескольких плоскостях, например, на заводах, в портах, на складских комплексах.

Технические характеристики

• Напряжение питания: 380 В - рассчитан на работу в трёхфазных сетях управления;
• Тип изделия: пост кнопочный с четырьмя независимыми кнопками;
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления;
• Количество постов: 4 - каждая кнопка имеет отдельный контактный узел;
• Тип толкателя: цилиндрический - удобен для нажатия рукой, устойчив к случайным воздействиям;
• Способ монтажа: подвесной - крепится к стене, раме или опоре с помощью кронштейнов или болтовых соединений;
• Материал корпуса: поликарбонат (PC) - прочный, ударопрочный, устойчив к температурным колебаниям и химическим воздействиям;
• Цвет: желтый/чёрный - жёлтая верхняя часть повышает видимость, чёрная нижняя снижает блики;
• Количество скоростей: 1 - каждый канал работает в одном режиме, без регулировки скорости;
• Контакты: 4 нормально замкнутых (4NO) - сигнал передаётся при нажатии, возвращается в исходное состояние при отпускании.

Совместимость и монтаж

Пост кнопочный ПКТ-40 У2, IP65, 4NO, вверх/вниз/влево/вправо совместим с любыми контроллерами и реле управления, работающими на переменном токе до 380 В. Кабель вводится через резьбовой сальник - он плотно фиксирует провод и предотвращает просачивание влаги. Для монтажа используйте крепёжные отверстия на корпусе. Убедитесь, что место установки позволяет свободно нажимать все четыре кнопки без помех. Диаметр входного кабеля - до 12 мм. Не допускается использование с напряжением выше 380 В или постоянным током - это выведет устройство из строя.

Безопасность и стандарты

Пост кнопочный ПКТ-40 У2 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Степень защиты IP65 гарантирует безопасную работу в условиях повышенной влажности, пыли и агрессивной среды. Конструкция исключает самопроизвольное включение - кнопки работают только при целенаправленном нажатии. Наличие герметичной прокладки и сальника снижает риск короткого замыкания из-за попадания влаги.

Преимущества

• Высокая степень защиты IP65 - надёжна даже в сырых и пыльных помещениях;
• Прочный корпус из поликарбоната - устойчив к механическим повреждениям и перепадам температур;
• Четыре независимые кнопки с NO-контактами - обеспечивают точное управление движением в четырёх направлениях;
• Герметизация сальником и прокладкой - продлевает срок службы и снижает потребность в обслуживании;
• Яркая цветовая схема - жёлтые кнопки легко заметить в условиях плохого освещения.

Ограничения применения

• Не предназначен для управления силовыми цепями - только для цепей управления (до 380 В);
• Не имеет функции блокировки или аварийной остановки - в комплекте нет кнопки «БЛОКИРОВКА»;
• Работает только с одним уровнем скорости - нельзя использовать для плавного регулирования;
• Не рекомендован для установки в местах с постоянным прямым потоком воды или под водой - IP65 не обеспечивает погружение;
• Не поддерживает модульное расширение - количество кнопок фиксировано (4 шт.), нельзя увеличить.

Примеры использования

• Управление грузовым краном на складе - кнопки «вверх», «вниз», «влево», «вправо» позволяют точно перемещать груз;
• Контроль положения конвейера с горизонтальным и вертикальным перемещением;
• Регулировка положения подъёмной платформы в ремонтной зоне;
• Управление лебёдкой на строительной площадке - особенно актуально при ограниченном доступе к пульту.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля сальнику - слишком толстый кабель нарушит герметичность;
• Закручивайте сальник равномерно, чтобы не деформировать уплотнение;
• При использовании в холодных условиях (ниже –25C) убедитесь, что поликарбонат не стал хрупким - материал сохраняет пластичность до –40C;
• Не закрывайте кнопки лишними элементами - они должны быть доступны для быстрого нажатия в аварийной ситуации;
• Проверяйте контакты периодически - хотя IP65 защищает от внешних факторов, окисление внутри возможно при длительной эксплуатации без обслуживания.
