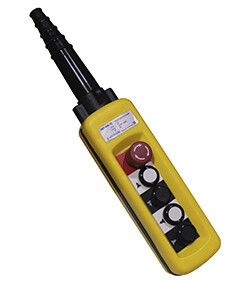

Пост кнопочный ПКТ-44Б У2 IP65 2 скорости кнопка БЛОКИРОВКА с фиксацией (красн.) вверх/вниз влево/вправо 8NO Элуктротехник ET011049 Электротехник

Пост кнопочный ПКТ-44Б У2 от Электротехник - компактное устройство управления с восемью нормально замкнутыми контактами, предназначенное для точечного контроля движения подъёмных механизмов. Модель с функцией блокировки и четырьмя направлениями перемещения (вверх, вниз, влево, вправо) обеспечивает надёжную работу в условиях запылённости и повышенной влажности благодаря защите IP65.

Назначение и область применения

Пост кнопочный ПКТ-44Б У2 применяется для ручного управления подъёмными механизмами, кранами, элеваторами и другим оборудованием, требующим точного позиционирования. Кнопки «вверх», «вниз», «влево», «вправо» позволяют управлять движением в четырёх направлениях, а красная кнопка блокировки с фиксацией даёт возможность аварийной остановки с предотвращением случайного включения. Подходит для работы в цехах, на складах, в строительстве и других местах с высокими требованиями к безопасности.

Технические характеристики

• Напряжение питания: 380 В - рассчитан на управление цепями переменного тока в трёхфазных системах;
• Количество контактов: 8 NO (нормально открытых) - обеспечивают коммутацию сигналов управления;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Тип толкателя: грибовидный/цилиндрический - удобен для нажатия даже в перчатках;
• Материал корпуса: термостойкая ABS-пластмасса - выдерживает температурные колебания и механические нагрузки;
• Цвет: жёлтый/чёрный - контрастная окраска повышает видимость и соответствует стандартам безопасности;
• Способ монтажа: подвесной - крепится через отверстия в задней части корпуса;
• Функция блокировки: кнопка с красным толкателем и фиксацией - требует ручного сброса после активации.

Совместимость и монтаж

Пост кнопочный ПКТ-44Б У2 совместим с любыми контроллерами и реле управления, работающими на напряжении до 380 В. Для подключения используйте кабели с внешним диаметром до 12 мм - вход защищён сальником, который плотно фиксирует провода и предотвращает просачивание влаги. Монтаж выполняется на вертикальной поверхности или на раме оборудования: два крепёжных отверстия в корпусе позволяют закрепить устройство болтами M4. Перед подключением проверьте соответствие схемы коммутации - все 8 контактов являются нормально разомкнутыми, что требует правильной настройки цепи управления.

Безопасность и стандарты

Конструкция ПКТ-44Б У2 соответствует требованиям к устройствам управления подъёмными механизмами. Герметизация корпуса (сальник + прокладка) обеспечивает безопасную работу в средах с пылью, брызгами воды и агрессивными парами. Красная кнопка блокировки выполнена в соответствии с ГОСТ Р 50030.5.1, гарантируя быструю и однозначную остановку в аварийной ситуации. Применение устройства в зонах с риском поражения током требует соблюдения правил электроустановок (ПУЭ): подключение должно осуществляться через автоматический выключатель и УЗО.

Преимущества

• Высокая степень защиты IP65 - работает в пыльных, влажных и агрессивных средах без потери функциональности;
• Наличие сальника и герметичной прокладки - снижает риск выхода из строя из-за попадания влаги и пыли;
• Восемь нормально открытых контактов - позволяют реализовать сложные алгоритмы управления без дополнительных реле;
• Фиксированная кнопка блокировки - предотвращает самопроизвольный запуск после аварии;
• Компактный подвесной форм-фактор - экономит место на пультах и щитах управления.

Ограничения применения

Пост кнопочный ПКТ-44Б У2 не предназначен для прямого управления силовыми цепями - он служит только для передачи команд управления. Напряжение 380 В допускается только для цепей управления, а не для питания исполнительных двигателей. Не рекомендуется использовать в средах с постоянным воздействием масла, кислот или растворителей - материал корпуса (ABS) не устойчив к химически агрессивным жидкостям. Также устройство не имеет световой индикации состояния, поэтому необходимо использовать внешние сигнализаторы.

Примеры использования

• Ручное управление мостовым краном - кнопки «вверх/вниз» и «влево/вправо» позволяют точно позиционировать груз;
• Автоматическая линия с подъёмником - кнопка блокировки используется для остановки при срабатывании датчиков перегрузки;
• Складской элеватор - сочетание IP65 и прочного корпуса позволяет применять устройство в помещениях с частой мойкой;
• Производственные участки с высокой запылённостью - например, цеха по переработке древесины или минеральных материалов.

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен подходить под сальник (до 12 мм); слишком тонкий кабель может не фиксироваться должным образом;
• Не затягивайте крепёжные болты с избыточным усилием - это может деформировать пластиковую основу корпуса;
• При использовании в многокнопочных системах убедитесь, что схема управления не создаёт противоречивые команды (например, одновременное нажатие «вверх» и «вниз»);
• Проверяйте состояние прокладки и сальника каждые 6–12 месяцев - при старении они теряют эластичность и могут потерять герметичность;
• После срабатывания кнопки блокировки всегда сбрасывайте её вручную - система не будет работать до этого момента.
