Пост управления ПКЕ 212-1 У3 10А 660В 1 элемент красн. гриб накладной IP40 Электротехник ET519064

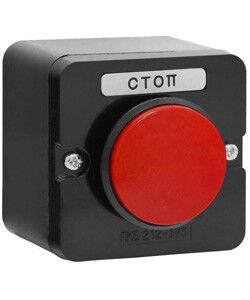

Пост управления ПКЕ 212-1 У3 от Электротехник - это однокнопочный накладной устройство с красным грибовидным толкателем для аварийной остановки оборудования. Он предназначен для коммутации цепей управления в условиях промышленной среды с напряжением до 660 В и защищён от пыли на уровне IP40.

Назначение и область применения

Пост управления ПКЕ 212-1 У3 используется для экстренного отключения электрооборудования. Красный грибовидный толкатель позволяет легко активировать аварийную остановку даже в условиях ограниченного доступа или при необходимости быстрого реагирования. Подходит для установки на станках, конвейерах, насосных системах, прессах и других устройствах, где требуется немедленное прекращение работы.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество кнопок: одна, грибовидная, красного цвета
• Контакты: один нормально замкнутый, один нормально разомкнутый, один переключающий контакт
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: термостойкий пластик
• Способ монтажа: накладной - устанавливается на поверхность без вскрытия щита
• Индикация: отсутствует

Совместимость и монтаж

Пост управления ПКЕ 212-1 У3 монтируется накладным способом на любую плоскую поверхность - стену, раму станка или панель. Для установки требуются два крепёжных отверстия под болты M4. Диаметр посадочного места составляет 48 мм - перед монтажом проверьте соответствие отверстия в панели. Кабель подводится через входные отверстия в корпусе, которые закрываются герметичными вводами (не входят в комплект - необходимо приобрести отдельно).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для средств управления в промышленных установках. Конструкция исключает случайное включение после срабатывания - кнопка фиксируется в нажатом положении и требует поворота для возврата. Это соответствует рекомендациям по обеспечению аварийной остановки согласно ГОСТ Р МЭК 60204-1.

Преимущества

• Ярко окрашенный красный гриб - хорошо виден даже издалека, снижает риск задержки реакции
• Фиксированное положение после нажатия предотвращает самопроизвольное включение оборудования
• Пластиковый корпус устойчив к механическим воздействиям и химически агрессивным средам
• IP40 обеспечивает защиту от крупной пыли и посторонних предметов, что важно в цехах
• Один переключающий контакт - достаточно для большинства схем аварийной остановки

Ограничения применения

• Не предназначен для установки во влажных помещениях или зонах с брызгами воды - степень защиты IP40 не предусматривает защиту от жидкости
• Не имеет световой индикации - нельзя использовать там, где нужна визуальная сигнализация состояния
• Работает только в цепях управления - не рассчитан на коммутацию силовых цепей выше 10 А
• Не поддерживает ключевой замок или многопозиционные режимы - только аварийная остановка

Примеры использования

• На металлообрабатывающем станке - кнопка расположена рядом с рабочей зоной для быстрого отключения при застревании материала
• На конвейере в пищевом производстве - аварийная остановка при попадании постороннего предмета
• На насосной станции - остановка при утечке или перегреве двигателя
• В сборочных линиях - кнопка на каждом участке для локального отключения

Практические советы

• Перед установкой убедитесь, что провода подходят по сечению - максимальный допустимый диаметр жилы 2,5 мм2
• При использовании в местах с высокой запылённостью регулярно очищайте поверхность кнопки - грязь может затруднять её возврат
• Для защиты от внешней влаги используйте дополнительные кожухи или экраны - сам по себе ПКЕ 212-1 У3 не защищён от брызг
• Запасной механизм можно заменить без демонтажа всего поста - он крепится внутри корпуса на защёлках
• При подборе аналогов обращайте внимание на тип контакта - ПКЕ 212-1 У3 имеет переключающий контакт (SPDT), а не просто NO/NC
