Потолочный модуль 4 вентилятора с термостатом для крыши 600 RAL9005 | R5VSIT6004FTB DKC ДКС

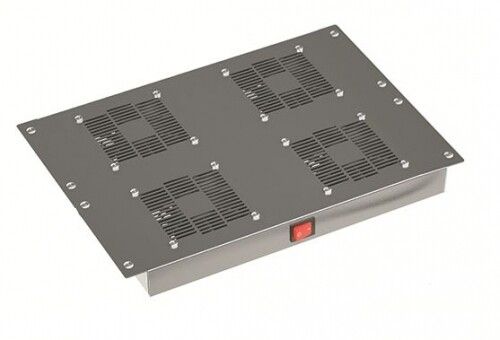

Модуль потолочный 4 вентилятора с термостатом для крыши 600 RAL9005, серия CQE - это компактное решение для активного отвода тепла из серверных шкафов шириной 600 мм. Устройство сочетает четыре крышных вентилятора с автоматическим управлением по температуре и предназначено для установки в 19-дюймовые корпуса DKC. Артикул r5vsit6004ftb обеспечивает совместимость с системами охлаждения центров обработки данных.

Назначение и область применения

Модуль потолочный 4 вентилятора с термостатом для крыши 600 RAL9005, серия CQE используется для удаления горячего воздуха из верхней зоны IT-шкафов. Он устанавливается на потолочную панель шкафа и создаёт направленный вытяжной поток, предотвращая перегрев оборудования. Подходит для серверных комнат, телекоммуникационных помещений и других мест, где требуется точечное охлаждение в условиях ограниченного пространства.

Технические характеристики

• Количество вентиляторов: 4
• Тип вентиляторов: крышные
• Рабочее напряжение: 230 В переменного тока (AC)
• Номинальная мощность: 88 Вт
• Общий объемный расход: 640 м³/ч
• Степень защиты IP20: защищён от контакта с пальцами и крупными предметами, но не герметичен
• Цвет: RAL 9005 (чёрный матовый)
• Управление: встроенный термостат с двумя порогами - включение при высокой температуре, отключение при охлаждении
• Габариты под установку: соответствует ширине 600 мм
• Совместимость с 19-дюймовыми шкафами: да

Совместимость и монтаж

Модуль потолочный 4 вентилятора с термостатом для крыши 600 RAL9005, серия CQE рассчитан на установку в потолочные проёмы 19-дюймовых шкафов DKC. Крепление осуществляется через четыре точки с помощью закладных гаек, шайб и винтов M6×16, входящих в комплект. Для подключения предусмотрен шнур питания длиной 1,8 м с разъёмами Schuko (розетка) и IEC C13 (вилка для оборудования). Установка требует доступа сверху - модуль монтируется в подготовленное отверстие в потолке шкафа, после чего фиксируется винтами. Напряжение 230 В позволяет подключить устройство напрямую к бытовой сети без преобразователя.

Безопасность и стандарты

Степень защиты IP20 означает, что модуль не защищён от попадания воды или пыли - он предназначен исключительно для внутренней установки в сухих помещениях. Применение вне IT-шкафов или в средах с повышенной влажностью запрещено. Все элементы соответствуют требованиям безопасности для электрооборудования класса II (двойная изоляция). Работа с сетью 230 В требует соблюдения правил электромонтажа и наличия заземления в распределительном щите.

Преимущества

• Автоматическое управление: термостат включает вентиляторы только при необходимости, снижая энергопотребление и шум
• Высокий суммарный воздушный поток: 640 м³/ч обеспечивают эффективный отвод тепла даже при плотной нагрузке
• Интеграция в стандартные шкафы: дизайн адаптирован под рамы DKC, не требует доработок конструкции
• Чистый внешний вид: цвет RAL 9005 гармонирует с большинством IT-шкафов
• Полный комплект крепежа: не нужно докупать болты, гайки или переходники

Ограничения применения

• Не допускается установка в открытых помещениях, на улице или в сырых зонах - IP20 не защищает от влаги
• Не подходит для шкафов шириной более 600 мм - модуль не покроет всю площадь потолка
• Термостат имеет фиксированные пороги - нельзя регулировать температуру включения/выключения
• Запрещена работа при напряжении ниже 200 В или выше 250 В - возможна потеря функциональности или повреждение
• Не рекомендован для установки над оборудованием, чувствительным к вибрации - вентиляторы создают механический шум

Примеры использования

• Установка в верхнюю часть серверного шкафа DKC в дата-центре для отвода тепла от коммутаторов и маршрутизаторов
• Дополнительная вытяжка в телекоммуникационном шкафу на базовой станции, где оборудование работает круглосуточно
• Охлаждение распределительных щитов с высокой плотностью размещения аппаратуры

Практические советы

• Перед монтажом проверьте, чтобы отверстие в потолке шкафа точно соответствовало габаритам модуля - не допускайте зазоров, которые могут вызвать утечку воздуха
• Убедитесь, что шнур питания не пережимается при закрывании дверцы шкафа - используйте кабель-каналы или хомуты
• При замене старого модуля сохраните оригинальный крепёж - новые винты могут не подходить по резьбе
• Если система охлаждения работает постоянно, проверьте работу термостата: возможно, нужна калибровка или замена
• Для увеличения срока службы не включайте модуль при температуре ниже +5 C - это может повредить электронику термостата
