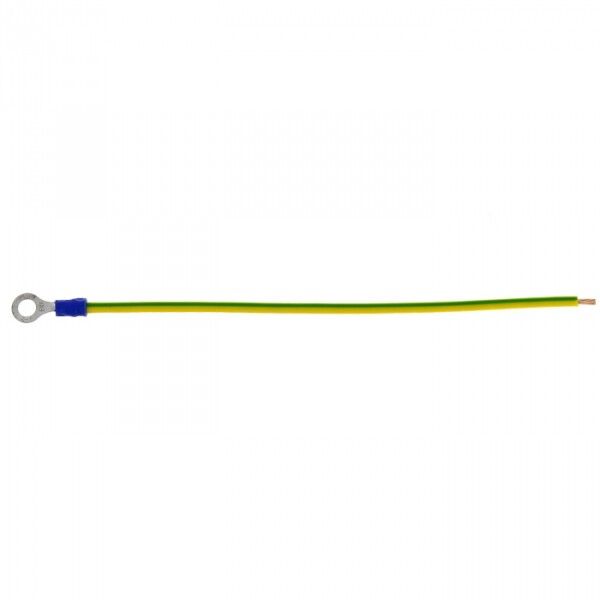

Поводок 1 наконечник (200мм.) EKF PROxima | ak-3-5

Поводок заземления EKF PROxima с артикулом ak-3-5 - это готовый проводник длиной 200 мм с одним наконечником, предназначенный для надёжного соединения металлических частей оборудования с системой заземления. Применяется в распределительных щитах, на станках и других устройствах, где требуется быстрое и безопасное заземление.

Назначение и область применения

Поводок заземления EKF PROxima используется для создания электрического контакта между токоведущими частями оборудования (например, корпусами, рамами, шасси) и основным контуром заземления. Подходит для установки внутри распределительных щитов, на промышленном оборудовании, конвейерах, автоматических линиях и других объектах, требующих защиты от поражения током.

Технические характеристики

• Длина: 200 мм
• Материал жилы: медная проволока ПУГВ
• Сечение жилы: 1 × 2,5 мм2
• Внутренний диаметр наконечника: 6,5 мм
• Соответствие стандартам: ТР ТС 004/2011

Совместимость и монтаж

Наконечник поводка рассчитан на болт диаметром до 6,5 мм - обычно это M6. Для монтажа необходимо зачистить изоляцию на конце провода (если есть), вставить его в наконечник и обжать специальным инструментом. Убедитесь, что контактный болт имеет подходящий диаметр и плотно затянут. Поводок можно подключать напрямую к шине заземления или к клемме заземления в щите.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования». Это гарантирует соответствие нормам электробезопасности в странах ЕАЭС. Медная жила обеспечивает устойчивую проводимость, а качественная изоляция снижает риск замыканий.

Преимущества

• Готовое решение - не нужно самостоятельно резать и обжимать провод
• Стандартное сечение 2,5 мм2 соответствует требованиям для большинства задач заземления
• Надёжный наконечник с фиксированным внутренним диаметром исключает плохой контакт
• Произведён в рамках серии EKF PROxima - известной линейкой с контролируемым качеством

Ограничения применения

Не предназначен для использования вне помещений без дополнительной защиты от влаги и механических воздействий. Не рекомендуется применять в цепях с токами выше 25 А без проверки совместимости с другими компонентами системы. Не подходит для подключения к болтам меньшего диаметра - возможна потеря контакта.

Примеры использования

• Заземление корпуса частотного преобразователя в щите управления
• Подключение металлической рамы станка к шине PE
• Обеспечение заземления кожуха вентилятора или насоса
• Фиксация заземляющего проводника на DIN-рейке через крепёжную планку

Практические советы

• Перед установкой проверьте, чтобы болт, к которому будет подключаться наконечник, имел точно такой же диаметр - 6,5 мм. Нестандартные болты могут вызвать слабый контакт.
• Если вы используете несколько таких поводков, убедитесь, что все они подключены к одной общей шине заземления - так обеспечивается равнопотенциальность.
• При монтаже в условиях повышенной вибрации дополнительно закрепите поводок zip-стяжкой, чтобы предотвратить перегиб и разрыв жилы.
• Поводок EKF PROxima ak-3-5 - оптимальный выбор для типовых проектов. Для больших токов или высоких температур выбирайте модели с большим сечением.
