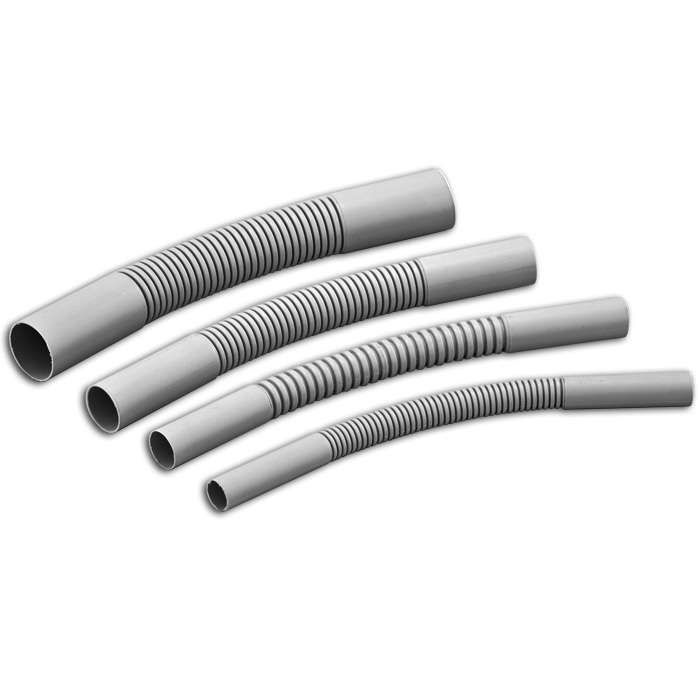

Поворот гибкий гофрированный труба-труба 32 мм | П01432 Рувинил TYCO

Поворот гибкий гофрированный труба-труба 32 мм от бренда Рувинил (артикул п01432) предназначен для гибкого соединения гофрированных и гладких труб в условиях ограниченного пространства, обеспечивая надёжную маршрутизацию кабелей и проводов без изломов.

Назначение и область применения

Поворот гибкий гофрированный труба-труба 32 мм используется для изменения направления трассы кабельной сети там, где требуется изгиб под углом. Подходит для прокладки в щитах, на станках, в автоматизированных линиях, на конвейерах и в других местах с плотным расположением оборудования. Обеспечивает плавный переход между участками жестких или гофрированных труб, снижает риск повреждения изоляции кабелей при укладке.

Технические характеристики

• Диаметр: 32 мм - внутренний проход позволяет пропускать пучки кабелей до 25–30 мм в суммарном сечении
• Тип изделия: поворот гибкий гофрированный - обеспечивает свободный изгиб в плоскости без потери герметичности
• Материал: ПВХ (поливинилхлорид) - устойчив к воздействию масел, растворителей, влаги и УФ-лучей при краткосрочном воздействии
• Цвет: серый - соответствует промышленному стандарту визуального различения

Совместимость и монтаж

Поворот гибкий гофрированный труба-труба 32 мм совместим с гофрированными и гладкими трубами того же диаметра (32 мм) от производителей, использующих стандартизованные наружные размеры. Монтируется путём вставки в конец трубы на глубину 20–30 мм. Для фиксации рекомендуется использовать хомуты или термоусадочные муфты. Гофра легко гнётся руками - не требует специальных инструментов. Не следует перегибать более чем на 90° за один элемент - это может вызвать сплющивание стенок.

Безопасность и стандарты

Изделие изготовлено из самозагасающего ПВХ, что соответствует требованиям пожарной безопасности для внутриобъектовой прокладки. Не содержит свинца и фталатов. Соответствует общепринятым нормам для электроустановок в помещениях с невысокой степенью агрессивности среды. Сертификаты не указаны - проверьте соответствие проектным требованиям перед применением в ответственных системах.

Преимущества

• Гибкость - позволяет менять направление трассы без установки нескольких жёстких колен
• Удобство монтажа - не нужна сварка, клей или сложная сборка
• Защита кабелей - предотвращает перегибы и механические повреждения
• Стойкость к химическим веществам - выдерживает контакт с маслами, эмульсиями, бытовыми чистящими средствами

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс защиты не указан, не рекомендовано для открытых площадок без дополнительной защиты
• Не выдерживает высокую температуру выше +60C - не применяйте рядом с нагревательными элементами
• Не подходит для силовых кабелей с напряжением выше 1000 В - материал не рассчитан на высоковольтную изоляцию
• Не рекомендуется для внешней прокладки под прямыми солнечными лучами длительное время - ПВХ со временем становится хрупким

Примеры использования

• Подключение частотных преобразователей к двигателям на конвейере
• Прокладка сигнальных кабелей в шкафах управления с плотной компоновкой
• Переход от жёсткой трубы к мобильному оборудованию (например, к роботизированной руке)
• Обводка препятствий в распределительных щитах

Практические советы

• При выборе убедитесь, что наружный диаметр вашего основного кабельного канала точно равен 32 мм - иначе соединение будет неплотным
• Не затягивайте хомуты слишком сильно - можно деформировать гофру и сузить проход
• Для долговечности в сыром помещении комбинируйте этот поворот с герметичными вводами
• Запасайте запасные элементы - гофрированные повороты часто выходят из строя при многократном перемещении оборудования
• Проверяйте целостность после монтажа - протяните тестовый кабель через весь маршрут, чтобы исключить зажимы
