Поворот 90 градусов безрезьбовой алюминиевый d20 мм AL | pb-20-AL EKF

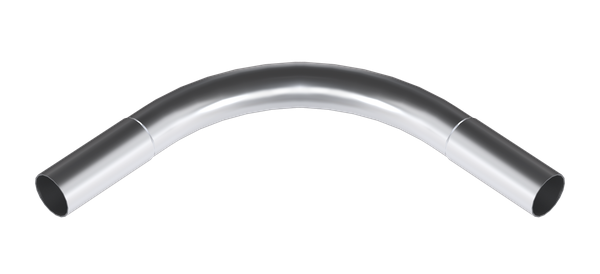

Поворот 90 градусов безрезьбовой алюминиевый d20 мм AL EKF - это компактный элемент для изменения направления кабельной трассы в металлических трубах без сварки. Подходит для систем, где важна скорость сборки и надёжность соединений. Артикул pb-20-al обеспечивает совместимость с трубами диаметром 20 мм.

Назначение и область применения

Элемент предназначен для создания поворотов в кабельных трассах из металлических труб. Используется там, где требуется изменить направление проводки на 90 градусов без использования фитингов с резьбой или сварочных работ. Применяется в промышленных объектах, цехах, распределительных щитах, на конвейерах и станках, где важно сохранить целостность трубы и минимизировать время монтажа.

Технические характеристики

• Тип: Поворот на 90 градусов
• Угол поворота: 90°
• Материал: Алюминий
• Исполнение: Вставной - монтируется внутрь трубы без резьбы
• Наружный диаметр трубы: 20 мм
• Радиус изгиба: 10 мм
• Цвет: Серый
• Покрытие: Без покрытия - поверхность не окрашена и не защищена антикоррозийным слоем

Совместимость и монтаж

Поворот 90 градусов безрезьбовой алюминиевый d20 мм AL EKF вставляется внутрь трубы того же диаметра - 20 мм. Соединение происходит за счёт плотного прилегания стенок трубы к внутренней поверхности поворота. Для герметичности и фиксации рекомендуется использовать хомуты или зажимы на внешних участках трубы. Убедитесь, что внутренний диаметр трубы соответствует наружному диаметру поворота - допуск должен быть минимальным, чтобы исключить люфт.

Преимущества

• Не требует сварки - снижает трудозатраты и риск повреждения кабеля при нагреве
• Легкий вес благодаря алюминиевой конструкции - удобен при работе на высоте или в ограниченном пространстве
• Быстрый монтаж - просто вставляется в трубу, не нужна нарезка резьбы
• Стандартный радиус 10 мм - позволяет сохранить минимальный изгиб кабеля, предотвращая перегибы

Ограничения применения

• Не предназначено для использования во влажных средах без дополнительной защиты - алюминий без покрытия подвержен коррозии при контакте с водой или агрессивными парами
• Не подходит для труб с толщиной стенки менее 1,5 мм - возможна деформация при установке
• Не используется в системах с высокими механическими нагрузками - например, при частых вибрациях или ударных воздействиях
• Не рассчитан на температуры выше +80 C - материал теряет прочность при длительном нагреве

Примеры использования

• Монтаж кабельной трассы внутри станочного корпуса - поворот позволяет обойти препятствие без демонтажа оборудования
• Запитка датчиков на конвейере - быстрая смена направления трассы между секциями
• Распределительная шина в щите управления - использование поворота для перехода с горизонтального участка на вертикальный

Практические советы

• Перед установкой проверьте внутреннюю чистоту трубы - остатки опилок или грязи могут затруднить вхождение поворота
• При использовании нескольких поворотов подряд следите, чтобы суммарный угол не превышал допустимые нормы для кабеля - не более 4×90° без промежуточных ящиков
• Для открытых участков, подверженных влаге, используйте дополнительную изоляцию или замените на пластиковые аналоги с IP-защитой
• Поворот 90 градусов безрезьбовой алюминиевый d20 мм AL EKF не является герметичным элементом - если требуется защита от пыли/влаги, комбинируйте его с гермовводами или муфтами
