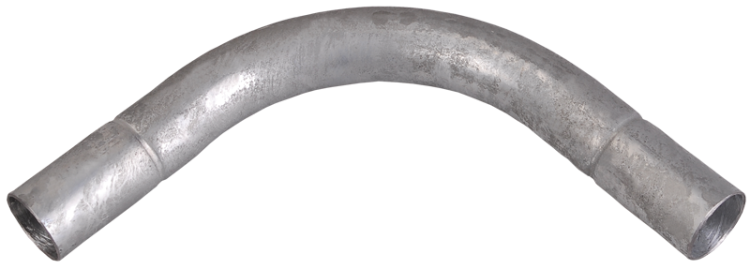

Поворот 63 мм, 90 градусов, металлический, ненарезной IEK CTA11-P-HDZ-NN-063

Поворот металлический ненарезной горячеоцинкованный диаметр 63 мм от IEK (ИЭК), артикул cta11-p-hdz-nn-063, предназначен для изменения направления электромонтажного трубопровода на 90 градусов без нарезки резьбы. Подходит для прокладки силовых, слаботочных и информационных кабелей в офисах, жилых и промышленных объектах.

Назначение и область применения

Поворот металлический ненарезной горячеоцинкованный диаметр 63 мм используется для соединения участков металлических труб в системах электромонтажа там, где требуется изменить направление трассы под прямым углом. Применяется как при новом строительстве, так и при реконструкции зданий. Подходит для открытой и скрытой проводки в помещениях с повышенной влажностью, на производственных площадках, в подземных каналах и коробах.

Технические характеристики

• Материал: сталь - обеспечивает прочность и долговечность при механических нагрузках
• Внешний диаметр: 63 мм - соответствует стандартному размеру труб для монтажа кабельных систем
• Внутренний диаметр: 61 мм - позволяет свободно протягивать кабели и пучки проводов
• Угол поворота: 90 градусов - оптимальный угол для перепадов высоты и поворотов трасс
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Исполнение: жесткое - не деформируется при сборке и эксплуатации
• Поверхность: гладкая, полированная - снижает трение при протяжке кабелей
• Цвет: натуральный - сохраняет естественный вид цинкового покрытия

Совместимость и монтаж

Поворот совместим с металлическими трубами того же внешнего диаметра - 63 мм. Устанавливается путём вставки в торец трубы и фиксации с помощью муфт, хомутов или сварки. Посадочный диаметр 63 мм требует точного подбора смежных элементов - использование труб другого размера недопустимо. Монтаж выполняется без нарезки резьбы, что ускоряет работу и исключает риск повреждения внутренней поверхности.

Безопасность и стандарты

Изделие соответствует требованиям к электромонтажным комплектующим для промышленного и гражданского использования. Горячее цинкование обеспечивает соответствие нормам по защите от коррозии в соответствии с ГОСТ 14758. Полированная поверхность предотвращает повреждение изоляции кабелей при протяжке.

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в условиях повышенной влажности
• Гладкая и полированная внутренняя поверхность минимизирует сопротивление при протяжке кабелей
• Жесткая конструкция не допускает деформаций при сборке и эксплуатации
• Не требует нарезки резьбы - экономит время и исключает брак при монтаже
• Поддерживает целостность системы при использовании с другими элементами серии IEK

Ограничения применения

• Не предназначен для использования в качестве самостоятельного крепёжного элемента - требует соединения с трубами и фитингами
• Не рассчитан на частые перемещения или вибрационные нагрузки выше нормативных значений
• Запрещено применять в контакте с агрессивными химическими веществами (например, кислотами, щелочами) - даже цинковое покрытие имеет предел устойчивости
• Не подходит для установки в местах с температурой выше +80 C - возможна потеря адгезии цинкового слоя

Примеры использования

• Переход между вертикальным и горизонтальным участком шахты в многоэтажном здании
• Обход препятствий (балок, воздуховодов) на производственной линии
• Создание поворота в распределительном щите для вывода кабеля в стену
• Прокладка кабелей связи в подвале или техническом помещении с высокой влажностью

Практические советы

• Проверьте внутренний диаметр 61 мм перед закупкой - он должен позволять легко протянуть максимальный пучок кабелей без усилия
• При монтаже используйте смазку на основе силикона для облегчения протяжки - особенно при длинных трассах
• Не применяйте этот поворот вместо переходника или тройника - он служит только для изменения направления
• Для защиты от механических ударов в промышленных зонах сочетайте с кожухами или защитными коробами
• При замене старых систем проверьте совпадение диаметров - 63 мм - стандарт для современного оборудования, но устаревшие системы могут иметь другие размеры
