Поворот на 90град. 50х150 горячеоцинкованный - CLP2P-050-150-M-HDZ IEK

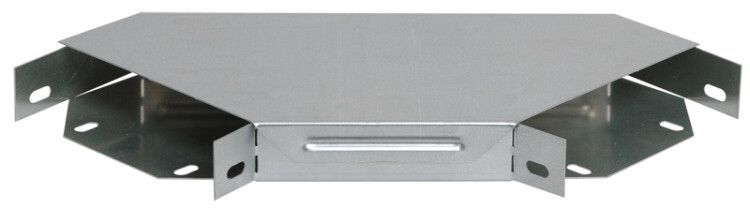

Поворот 90 градусов 50х150мм горячеоцинкованный от IEK (ИЭК) - элемент кабельной трассы для изменения направления проводки на 90° в горизонтальной плоскости. Артикул clp2p-050-150-m-hdz предназначен для прокладки кабелей в промышленных условиях, где важны долговечность и устойчивость к коррозии.

Назначение и область применения

Поворот 90 градусов 50х150мм горячеоцинкованный используется для создания плавного перехода кабельной трассы при изменении её направления. Применяется в системах кабельных каналов, когда необходимо обойти препятствие, сместить трассу вдоль стены или перейти между уровнями оборудования. Подходит для прокладки силовых и слаботочных кабелей в цехах, на объектах ЖКХ, энергетике и транспорте.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный поворот трассы без дополнительных фитингов
• Размеры: высота 50 мм, ширина 150 мм - соответствует стандартным размерам кабельных каналов серии ESCA
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Защитное покрытие: горячее цинкование - слой цинка нанесён методом погружения в расплав, что даёт более прочную и равномерную защиту, чем электроцинкование
• Исполнение: с интегрированным соединителем - позволяет легко соединять с другими элементами трассы без дополнительных деталей
• Тип крепления: болтовое - надёжное крепление к стене или опоре с помощью болтов М6–М8 (не входят в комплект)
• Наличие крышки: да - обеспечивает доступ к кабелям без демонтажа всего участка трассы
• Цвет: серый - совпадает с цветовой гаммой других элементов серии ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации в соответствии с ГОСТ 14918-80
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным каналам

Совместимость и монтаж

Поворот 90 градусов 50х150мм горячеоцинкованный совместим с кабельными каналами серии ESCA от IEK того же размера (50×150 мм). Соединение осуществляется через интегрированный замок, который плотно фиксируется с прямыми участками трассы. Для установки требуется предварительно закрепить основание трассы, затем вставить поворот и зафиксировать его болтами. Крышка крепится на защёлках - открывается без инструментов для осмотра или обслуживания кабелей.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, регламентирующему требования к металлическим кабельным каналам. Горячее цинкование обеспечивает электрическую проводимость корпуса, что важно для заземления системы. Напряжение и ток не влияют на целостность конструкции - поворот является исключительно механическим элементом защиты кабелей.

Преимущества

• Увеличенный срок службы благодаря горячему цинкованию - в отличие от холодного цинкования, слой не скалывается и не выгорает
• Интегрированный соединитель снижает риск протечек и смещений при сборке
• Крышка с защёлками ускоряет сервисное обслуживание - не требует снятия всей трассы
• Серый цвет и единый дизайн с серией ESCA обеспечивают эстетичную и унифицированную установку
• Поддержка болтового крепления - удобна для монтажа на бетон, металл, кирпич

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных изменений направления
• Не рекомендуется использовать в местах постоянного контакта с открытым огнем или высокими температурами (>+70C)
• Не следует применять в качестве несущего элемента - нагрузка на него должна быть только от веса кабелей и крышки
• Не подходит для помещений с повышенной химической агрессивностью (например, кислотные производства) - хотя цинк устойчив, длительный контакт с кислотами вызывает разрушение

Примеры использования

• Обход колонны в производственном цехе при прокладке кабелей к станкам
• Переход кабельной трассы от потолка к стене в распределительном щите
• Смена направления трассы вдоль технологического трубопровода
• Прокладка кабелей в подвале или на открытых площадках с высокой влажностью

Практические советы

• При монтаже проверьте, чтобы внутренний профиль поворота точно совпал с профилем прямых участков - иначе возникнут трудности с заправкой кабелей
• Используйте болты класса прочности 4.8 и выше; момент затяжки - до 3–4 Нм, чтобы не деформировать стенки
• Если трасса проходит в сыром месте, дополнительно герметизируйте стыки силиконовым составом, совместимым с пластиком и металлом
• При заказе комплекта учтите, что поворот 90 градусов 50х150мм горячеоцинкованный (clp2p-050-150-m-hdz) всегда требует пары - один для входа, один для выхода, если меняете два направления
• Для быстрого обслуживания сохраняйте свободный доступ к крышке - не задвигайте трассу слишком глубоко в нишу
