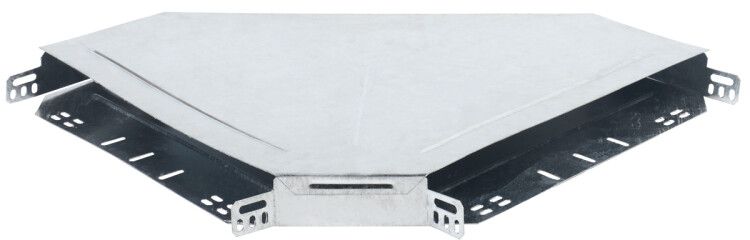

Поворот на 90град. 80х200 горячеоцинкованный - CLP2P-080-200-M-HDZ IEK

Поворот 90 градусов 80х200 горячеоцинкованный от IEK (ИЭК) в серии CLP HDZ предназначен для изменения направления кабельной трассы под углом 90° в горизонтальной плоскости. Изделие обеспечивает надежную защиту кабелей в условиях повышенной влажности и агрессивной среды благодаря горячему цинкованию, а интегрированный соединитель упрощает сборку системы.

Назначение и область применения

Поворот 90 градусов 80х200 горячеоцинкованный используется для организации горизонтальных поворотов в кабельных трассах. Применяется в системах прокладки силовых и слаботочных кабелей внутри зданий и на открытых площадках - например, в промышленных цехах, на трансформаторных подстанциях, в кабельных каналах и эстакадах. Подходит для условий с высокой влажностью, перепадами температур и воздействием атмосферных осадков.

Технические характеристики

• Угол поворота: 90° - позволяет изменить направление трассы без дополнительных элементов
• Размеры: 80×200 мм - высота и ширина проходного сечения, соответствуют стандартным требованиям для кабельных каналов
• Материал: сталь оцинкованная - обеспечивает прочность и долговечность
• Покрытие: горячее цинкование - защитный слой цинка нанесён методом погружения в расплав, что гарантирует равномерное и плотное покрытие даже на кромках и внутренних поверхностях
• Тип изделия: горизонтальная секция - предназначена исключительно для горизонтальных участков трассы
• Исполнение: с интегрированным соединителем - не требует отдельных фланцев или крепёжных пластин при стыковке с другими элементами
• Тип крепления: болтовое - крепится к основанию или другим секциям с помощью болтов М6–М8 (не входят в комплект)
• Наличие крышки: да - защищает кабели от внешнего воздействия, легко открывается для обслуживания
• Цвет: серый - соответствует цветовой гамме всей серии CLP HDZ
• Срок службы: до 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным каналам

Совместимость и монтаж

Поворот 90 градусов 80х200 горячеоцинкованный совместим со всеми элементами серии CLP HDZ от IEK, включая прямые секции, уголки, переходники и крышки того же размера. Интегрированный соединитель позволяет легко состыковать его с соседними элементами без дополнительных деталей. Для монтажа требуется предварительная установка опорной поверхности. Крепление осуществляется болтами через отверстия в боковых стенках - рекомендуется использовать болты класса прочности 4.8 и выше. Установка возможна как на вертикальные, так и на горизонтальные поверхности, но не допускается использование в качестве вертикального поворота.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным каналам. Горячее цинкование обеспечивает электроизоляционные свойства и снижает риск коррозии, что важно для безопасной работы в помещениях с повышенной влажностью. Наличие крышки предотвращает случайный доступ к кабелям, снижая риск поражения электрическим током. Не применяется в взрывоопасных зонах и местах с постоянным контактом с открытым огнем.

Преимущества

• Горячее цинкование значительно увеличивает срок службы по сравнению с холодным цинкованием или окраской
• Интегрированный соединитель экономит время монтажа и исключает необходимость в дополнительных крепёжных элементах
• Крышка легко снимается без инструментов - удобно для проверки и замены кабелей
• Серия CLP HDZ полностью совместима между собой - можно комбинировать с любыми элементами этой линейки
• Стандартные размеры позволяют использовать изделие в существующих проектах без доработки

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных участков трассы
• Не рассчитан на нагрузки свыше 50 кг/м² - не следует использовать как несущую конструкцию
• Запрещено применение в зонах с химически активными средами (например, кислоты, щелочи) - цинк может подвергнуться быстрой коррозии
• Не подходит для прокладки кабелей с рабочей температурой выше +70C - материал теряет прочность при длительном нагреве
• Не является герметичным устройством - не обеспечивает IP65/IP67; для защиты от воды и пыли необходимо дополнительно закрывать все стыки

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствия (трубопровода, вентиляционного канала) в техническом коридоре
• Смена направления трассы на чердачном помещении с высокой влажностью
• Подключение кабелей от распределительного щита к оборудованию, расположенному под прямым углом

Практические советы

• При заказе убедитесь, что ширина 200 мм достаточна для всех прокладываемых кабелей - учтите заполнение не более 40% сечения
• При монтаже используйте резиновые прокладки между крышкой и корпусом - это повысит степень защиты от пыли и влаги
• Не затягивайте болты слишком сильно - это может деформировать тонкостенный корпус
• Для длинных трасс с несколькими поворотами рекомендуется использовать один тип элементов (все CLP HDZ) - это упрощает сервис и замену
• Артикул clp2p-080-200-m-hdz - сохраняйте его при заказе запасных частей, чтобы избежать несовместимости
