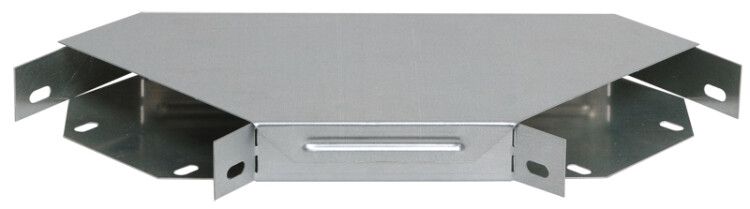

Поворот для кабельного лотка ESCA 80x300 мм, 90° IEK CLP2P-080-300

Поворот для кабельного лотка на 90 градусов 300х80 мм от IEK (ИЭК), артикул clp2p-080-300, предназначен для изменения направления кабельной трассы под прямым углом. Этот элемент серии ESCA обеспечивает надёжную и безопасную прокладку кабелей в горизонтальных участках трассы, особенно там, где требуется жесткий поворот без перегибов.

Назначение и область применения

Поворот для кабельного лотка на 90 градусов 300х80 мм используется для организации горизонтального поворота кабельной трассы. Применяется в системах распределения электроэнергии и управления сигналами в промышленных объектах, на заводах, в энергообъектах, транспортных узлах и других местах, где требуются герметичные и механически прочные кабельные пути.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: ширина 300 мм, высота 80 мм
• Толщина материала: 0,8 мм
• Внутренний радиус поворота: 300 мм - позволяет прокладывать кабели без нарушения изгибающего радиуса
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Исполнение: с интегрированным болтовым соединителем - не требует дополнительных фитингов
• Наличие крышки: да - защищает кабели от внешних воздействий и пыли
• Цвет: серый
• Диапазон рабочих температур: от –60 C до +60 C - подходит для холодных регионов и нагреваемых зон
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ 14918-80

Совместимость и монтаж

Поворот для кабельного лотка на 90 градусов 300х80 мм совместим с другими элементами серии ESCA от IEK того же размера (300×80 мм). Монтаж осуществляется с помощью болтового соединения - интегрированный соединитель позволяет быстро закрепить элемент к прямому лотку без дополнительных деталей. Крышка крепится на защёлки и легко открывается для обслуживания кабелей. Учитывайте посадочные размеры: ширина 300 мм и высота 80 мм должны точно соответствовать основному лотку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который определяет параметры металлических кабельных лотков. Оцинкование по методу Сендзимира гарантирует долговечность в агрессивных средах. Температурный диапазон от –60 C до +60 C делает его пригодным для работы в условиях экстремального холода и жары, включая открытые площадки и неотапливаемые помещения.

Преимущества

• Интегрированный болтовой соединитель снижает время установки и исключает риск потери крепёжа
• Крышка в комплекте - не нужно докупать её отдельно
• Оцинкование по методу Сендзимира обеспечивает лучшую адгезию покрытия и длительную защиту от ржавчины
• Жёсткая форма с внутренним радиусом 300 мм предотвращает повреждение кабелей при прокладке
• Серый цвет не выгорает на солнце и хорошо сочетается с большинством промышленных решений

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальной трассы
• Подходит только для лотков шириной 300 мм и высотой 80 мм; несовместима с другими размерами
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - даже оцинкованная сталь может подвергнуться химической коррозии
• При монтаже в условиях сильной вибрации необходимо дополнительно фиксировать все соединения

Примеры использования

• Переход кабельной трассы вокруг колонн в производственных цехах
• Обход оборудования на конвейерных линиях
• Прокладка силовых кабелей в подземных тоннелях с изменением направления
• Системы автоматизации на тепловых электростанциях и насосных станциях

Практические советы

• Перед монтажом проверьте соответствие размеров поворота и основного лотка - расхождение даже на несколько миллиметров затруднит сборку
• Закручивайте болты равномерно, чтобы не деформировать корпус
• При использовании в сырых или наружных условиях убедитесь, что крышка плотно закрыта - это сохраняет IP-класс защиты
• Поворот для кабельного лотка на 90 градусов 300х80 мм от IEK можно комбинировать с другими элементами серии ESCA - это гарантирует единый стандарт исполнения всей трассы
• Не используйте этот элемент как опору для веса кабелей - нагрузка должна распределяться по прямым секциям лотка
