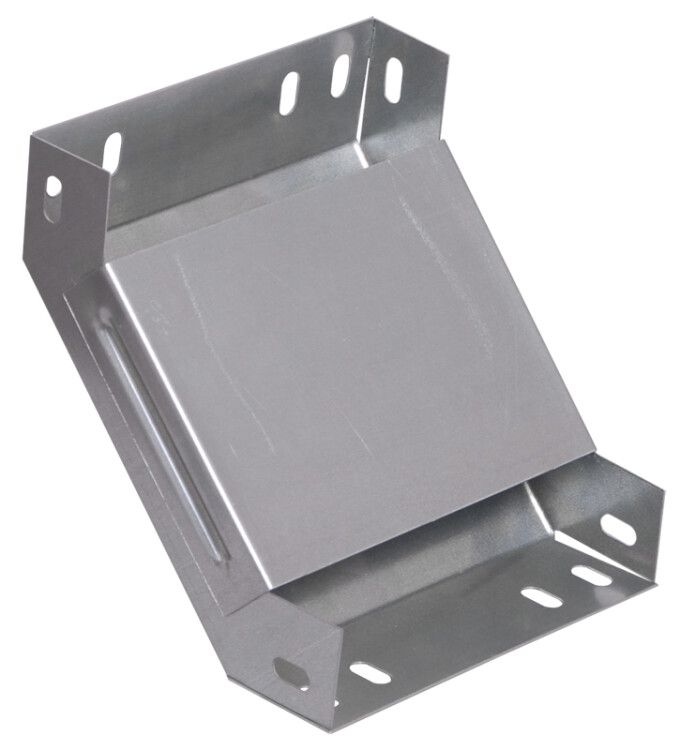

Поворот на 90 град. вертикальный внутренний 50х100 RAL 9016 (глянец) | CLP1VR-050-100 IEK

Поворот внутренний вертикальный 90 градусов 50х100 RAL 9016 (глянец) от IEK (ИЭК) - элемент кабельной трассы для изменения направления проводов и кабелей внутри зданий. Артикул clp1vr-050-100 из серии ESCA обеспечивает надежную организацию вертикального поворота с интегрированным соединителем и защитной крышкой.

Назначение и область применения

Поворот внутренний вертикальный 90 градусов 50х100 RAL 9016 (глянец) используется для изменения направления кабельной трассы на 90° в вертикальной плоскости. Применяется в системах укладки силовых, слаботочных и коммуникационных кабелей внутри помещений: офисах, производственных цехах, жилых комплексах, серверных помещениях. Подходит для монтажа в местах, где требуется сохранить целостность трассы при переходе между этажами или уровнями.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить четкий вертикальный изгиб трассы без перегиба кабелей
• Размеры: высота 50 мм, ширина 100 мм - соответствует стандартным профилям кабельных каналов
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей, исключает повреждение изоляции
• Материал: оцинкованная сталь - устойчив к коррозии, долговечен в условиях повышенной влажности
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Покрытие: порошковое, глянцевое - защищает поверхность, легко моется, цвет RAL 9016 (серый матовый/глянцевый)
• Исполнение: с интегрированным соединителем - упрощает сборку с другими элементами трассы без дополнительных фиксаторов
• Наличие крышки: да - предотвращает попадание пыли и посторонних предметов, обеспечивает доступ для обслуживания
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию в закрытых помещениях
• Соответствие нормам: ГОСТ 14918-80 - сертифицирован для использования в электроустановках

Совместимость и монтаж

Поворот совместим с кабельными каналами и лотками той же серии ESCA от IEK, имеющими аналогичные габариты 50×100 мм. Интегрированный соединитель позволяет плотно стыковать элемент без зазоров - достаточно вставить его в смежный участок трассы и зафиксировать саморезами через отверстия в боковых стенках. Крышка крепится на защелках - открывается без инструментов для осмотра или замены кабелей. Монтаж выполняется на стену или потолок с помощью кронштейнов или адаптеров, подходящих под тип основания (бетон, металл, дерево).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и исполнение кабельных каналов. Оцинкованная сталь и порошковое покрытие обеспечивают электробезопасность и устойчивость к воздействию окружающей среды. Не содержит токсичных материалов, допущено для использования в помещениях с постоянным пребыванием людей. Не предназначен для открытого монтажа на улице или во взрывоопасных зонах.

Преимущества

• Интегрированный соединитель снижает время монтажа и количество деталей
• Четко заданный радиус 300 мм исключает риск повреждения кабелей при прокладке
• Крышка удобна для периодического осмотра и модификации трассы
• Цвет RAL 9016 гармонирует с большинством белых и серых интерьеров
• Долгий срок службы - не требует замены в течение всего срока эксплуатации объекта

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты IP и не выдерживает атмосферные нагрузки
• Не рекомендовано применение в зонах с частыми вибрациями или ударными нагрузками - материал недостаточно толстый для таких условий
• Подходит только для кабелей с наружным диаметром до 25–30 мм; крупные пучки могут затруднять заполнение канала
• Не совместим с кабельными каналами других производителей, если их габариты отличаются даже на 1–2 мм

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в многоквартирном доме
• Обход колонны или трубопровода в офисном здании
• Сборка трассы в серверной комнате для прокладки сетевых кабелей между стойками
• Монтаж в производственном цеху для подвода питания к оборудованию на разных уровнях

Практические советы

• При выборе проверьте внутренние размеры - 50×100 мм должны точно совпадать с вашим кабельным каналом
• Если трасса будет заполнена более чем на 40%, используйте два параллельных поворота для равномерного распределения кабелей
• Перед монтажом удалите металлическую стружку с кромок - она может повредить изоляцию кабеля
• Фиксируйте поворот каждые 80–100 см, особенно если он расположен в зоне с высокой нагрузкой
• Для удобства обслуживания оставляйте свободный доступ к крышке - не закрывайте ее отделкой стен
