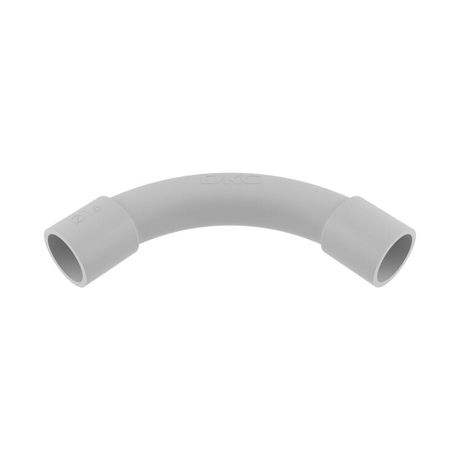

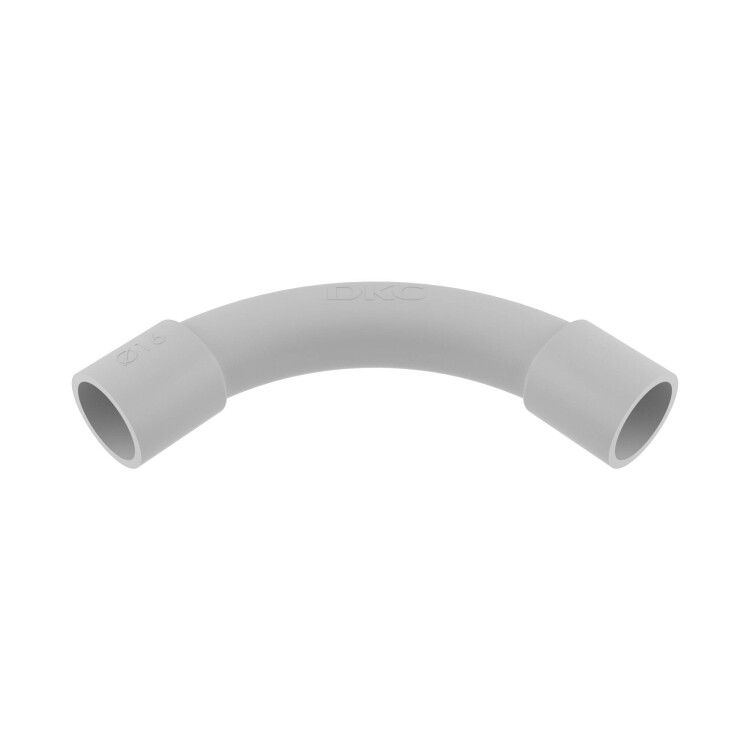

Поворот на 90град. для жестких труб d16 IP40 (розн. уп.2шт) DKC 50416R ДКС

Поворот на 90 градусов труба-труба IP40 диаметр 16 мм от DKC (ДКС), артикул 50416r, предназначен для изменения направления кабельной трассы в системе Express. Изделие выполнено из полипропилена, имеет вставную конструкцию и подходит для внутренней прокладки проводки в помещениях и монолитных конструкциях.

Назначение и область применения

Поворот на 90 градусов труба-труба IP40 диаметр 16 мм используется для плавного перехода между участками кабельной трассы. Применяется в системе Express для прокладки электропроводки внутри зданий - в стенах, перегородках, потолках, а также в монолитном бетоне. Подходит для открытой прокладки в пределах защищённых интерьеров, но не для внешних фасадов или сырых сред.

Технические характеристики

• Диаметр наружный: 16 мм - совместим с трубами серии Express того же размера
• Угол изгиба: 90° - обеспечивает четкий поворот без дополнительных элементов
• Материал: полипропилен (PP) - устойчив к механическим нагрузкам, химически инертен
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Исполнение: вставной - монтируется путём введения труб в раструбы
• Гибкость: да - позволяет легче выстраивать трассу при сборке
• Наличие раструба: да - два раструба для плотного соединения с трубами
• Диапазон рабочих температур: от -25 до +60 C - работает в большинстве indoor-условий
• Поверхность: полированная - снижает трение при протяжке кабеля
• Цвет: белый - отличается от серого цвета основных труб серии Express
• Комплектность: с втулкой - обеспечивает центровку и герметичность соединения
• Содержание галогенов: да - при горении выделяет токсичные газы, не рекомендуется для мест с высокими требованиями к безопасности дыма
• Покрытие поверхности: без покрытия - материал сам по себе устойчив к коррозии

Совместимость и монтаж

Поворот 50416r совместим исключительно с трубами диаметром 16 мм из серии Express. Монтаж выполняется просто: вставьте конец трубы в один раструб, второй конец другой трубы - во второй раструб. Втулка внутри гарантирует точное расположение и минимизирует люфт. Гибкая конструкция позволяет легко подгонять угол при сборке, даже если трубы немного смещены. Не требует клея или инструментов - соединение механическое.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям к внутренним кабельным системам, где нет воздействия воды. Однако изделие не предназначено для влажных помещений, наружной установки или контакта с жидкостями. Наличие галогенов делает его непригодным для применений, где важна низкая дымо- и газообразующая способность при возгорании (например, метро, больницы, эвакуационные пути).

Преимущества

• Полипропиленовая конструкция устойчива к коррозии и химическим веществам
• Полированная поверхность внутри снижает усилие при протяжке кабелей
• Втулка в комплекте улучшает надёжность соединения и исключает перекос
• Гибкость изделия упрощает сборку в труднодоступных местах
• Совместимость с системой Express - возможность использовать одни и те же трубы и аксессуары в одной сети

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в подземных коллекторах - IP40 не защищает от воды
• Не подходит для объектов с особыми требованиями к пожарной безопасности (высокоэтажные здания, медицинские учреждения, транспортные узлы) из-за наличия галогенов
• Не следует применять при температурах ниже -25 C или выше +60 C - возможна потеря прочности материала
• Цвет белый - не сочетается с серой (RAL 7035) системой Express; визуально выделяется, что может быть недостатком при единых дизайнерских решениях

Примеры использования

• Переход кабельной трассы через углы стен в офисных помещениях
• Смена направления проводки в монолитных плитах перекрытия
• Обводка коммуникаций вокруг бетонных колонн в подвальных этажах
• Подключение распределительных коробок в штукатурке

Практические советы

• Проверяйте диаметр труб перед монтажом - только 16 мм подходят, другие вызовут плохую посадку
• При протяжке кабелей используйте смазку на основе силикона - полированная поверхность уменьшит трение, но не исключит его полностью
• Не используйте этот поворот там, где есть риск попадания воды - даже капли могут привести к замыканию
• Если нужна единая цветовая гамма, выбирайте серые аксессуары серии Express - белый вариант здесь является исключением
• Храните в сухом месте при комнатной температуре - перепады температур могут вызвать деформацию
