Поворот на 90 град. труба-труба. IP40. д.50мм | 50450 DKC ДКС

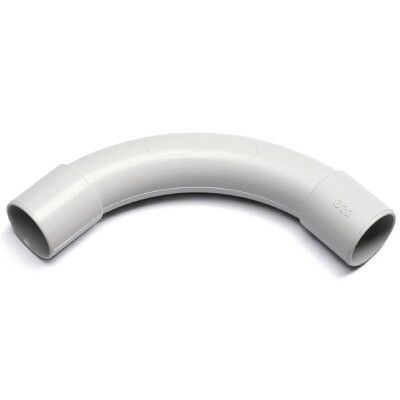

Поворот на 90 градусов для жестких труб диаметр 50 мм IP40 от DKC (ДКС), артикул 50450, предназначен для изменения направления кабельной трассы в системе Express. Он сочетает простую установку, прочность полипропилена и совместимость с трубами того же диаметра, обеспечивая надежную прокладку проводки в помещениях и бетонных конструкциях.

Назначение и область применения

Этот угол используется для создания поворотов в кабельных трассах из жестких труб диаметром 50 мм. Подходит для внутренней прокладки электропроводки в зданиях - в стенах, перегородках, плитах перекрытия. Также применим при монтаже в монолитном бетоне и для открытых трасс внутри помещений. Не предназначен для уличного использования или мест с высокой влажностью - степень защиты IP40 защищает только от твердых частиц крупнее 1 мм, но не от воды.

Технические характеристики

• Тип: Угол 90 градусов
• Диаметр: 50 мм - совместим с трубами серии Express диаметром 50 мм
• Материал: Полипропилен (PP) - химически стойкий, легкий, не подвержен коррозии
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Рабочий температурный диапазон: от -25 C до +60 C - подходит для большинства интерьерных условий
• Исполнение: Вставной - труба вводится внутрь аксессуара без дополнительных креплений
• Комплектация: С втулкой - обеспечивает плотное прилегание трубы и снижает риск ее деформации при сборке
• Гибкость: Да - материал допускает небольшую деформацию при монтаже, что облегчает выравнивание трассы
• Цвет: Белый - отличается от заявленного в описании производителя серого цвета RAL 7035; возможна вариация окраски в партиях
• Поверхность: Полированная - легко очищается, не задерживает пыль
• Без галогенов - при горении не выделяет токсичных газов, соответствует требованиям безопасности для закрытых пространств

Совместимость и монтаж

Поворот совместим исключительно с трубами диаметром 50 мм из серии Express. Монтаж выполняется просто: труба вставляется в раструб до упора. Наличие втулки внутри предотвращает сплющивание трубы при затяжке. Для герметизации соединений не требуется дополнительная герметизация - система рассчитана на сухие среды. Не используйте клей или другие средства фиксации - они нарушают целостность материала и могут вызвать растрескивание.

Безопасность и стандарты

Аксессуар выполнен из материалов без галогенов, что соответствует нормам безопасности для помещений с повышенными требованиями к пожарной безопасности. Соответствует требованиям к комплектующим для электропроводки в соответствии с ГОСТ Р 50571 и рекомендациями производителя серии Express. Степень защиты IP40 соответствует международному стандарту IEC 60529.

Преимущества

• Легкий вес - удобен при работе на высоте и в труднодоступных местах
• Высокая химическая стойкость - не реагирует на бытовые моющие средства и пары растворителей
• Полированная поверхность - минимизирует накопление пыли и облегчает обслуживание
• Гибкость материала - позволяет немного скорректировать положение при сборке, компенсируя неточности врезки труб
• Совместимость с другими элементами серии Express - можно собирать комплексные маршруты без переходников

Ограничения применения

• Не использовать во влажных помещениях (ваннные, кухни, подвалы) - IP40 не защищает от попадания жидкости
• Не применять на открытом воздухе - материал не устойчив к УФ-излучению и осадкам
• Не подходит для нагрузок выше проектных - не является несущим элементом, не воспринимает механические усилия от внешних воздействий
• Не использовать при температурах ниже -25 C или выше +60 C - возможна потеря формы или хрупкость
• Не совместим с трубами других диаметров или производителей - даже незначительное расхождение в размерах нарушает герметичность соединения

Примеры использования

• Прокладка силовой сети в бетонной стене офисного здания с изменением направления вокруг колонны
• Обход препятствий при монтаже кабельных каналов в потолке многоэтажного дома
• Сборка трассы для управления автоматикой в цеху с жесткими трубами и минимальным доступом к месту монтажа

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 50 мм. Отклонение даже на 1–2 мм может привести к плохому контакту
• При вставке трубы не используйте силовые инструменты - достаточно рук. Перегрузка может повредить втулку
• Если трасса проходит через несколько углов, планируйте шаг между ними - слишком частые повороты усложняют протяжку кабелей
• Храните детали в сухом месте при комнатной температуре - длительное воздействие холода делает полипропилен хрупким
• Для точного совмещения с другими элементами серии Express - используйте оригинальные трубы и муфты ДКС, чтобы избежать проблем с посадкой
