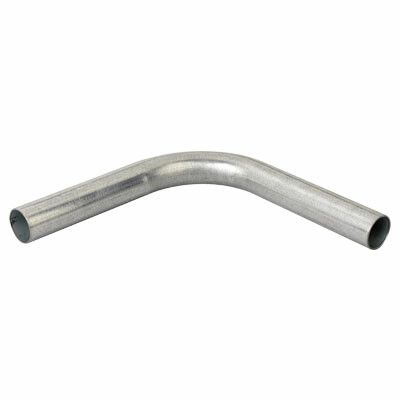

Поворот на 90° оцинкованный, д.20х1мм | 6013-20L DKC ДКС

Поворот на 90 градусов оцинкованный, диаметр 20 мм, толщина 1 мм от DKC (ДКС), артикул 6013-20l - это жесткий элемент для герметичного соединения стальных труб под прямым углом. Применяется в системах с требованием защиты IP67, например, в промышленной автоматике, на конвейерах и в условиях повышенной влажности.

Назначение и область применения

Элемент предназначен для изменения направления потока в системах из жестких стальных труб диаметром 20 мм. Обеспечивает герметичное соединение без необходимости сварки или резьбы. Подходит для установки в средах с высокой запылённостью, влагой или агрессивными условиями - благодаря защите IP67 и оцинкованному покрытию. Часто используется в машиностроении, пищевой промышленности, логистических комплексах и на участках с частой мойкой оборудования.

Технические характеристики

• Наружный диаметр: 20 мм
• Угол поворота: 90 градусов
• Толщина стенки: 1 мм
• Материал: сталь, оцинкованная по методу Сендзимира
• Внутренний радиус изгиба: 50 мм
• Форма: внешняя и внутренняя поверхности - ровные, без выступов
• Защита: IP67 (полная защита от пыли и временное погружение в воду до 1 метра)
• Цвет: естественный цинк (серебристый)
• Галогены: отсутствуют
• Исполнение: жесткое - не гнётся после установки

Совместимость и монтаж

Поворот совместим только с жесткими стальными трубами наружным диаметром 20 мм. Соединение осуществляется через стандартную муфту типа “труба–труба” - без резьбы, фланцев или сварки. Установка выполняется путём вставки трубы в каждый конец поворота до упора; герметизация обеспечивается за счёт плотного посадочного зазора и материала трубы. Для надёжности рекомендуется использовать комплектные муфты от того же производителя - DKC Cosmec.

Безопасность и стандарты

Изделие соответствует требованиям IP67 по классификации IEC 60529. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Оцинкование по методу Сендзимира гарантирует равномерное покрытие и долгую коррозионную стойкость. Сертифицирован для использования в пищевых и медицинских производствах, где важна химическая инертность материалов.

Преимущества

• Не требует сложного монтажа - просто вставляется в трубу
• Выдерживает механические нагрузки и вибрацию благодаря жёсткой конструкции
• Оцинкованная сталь устойчива к ржавчине даже при постоянном контакте с водой
• Ровные внутренние и внешние поверхности снижают риск задержки частиц - важно для чистых производств
• Подходит для замены дорогостоящих сварных узлов

Ограничения применения

• Не предназначена для гибких или пластиковых труб - возможен протек или деформация
• Не рассчитана на давление выше нормального уровня воздуха/воды - не для гидравлических систем под давлением
• Внутренний радиус 50 мм ограничивает минимальный радиус изгиба системы - нельзя применять там, где нужен более компактный поворот
• Не следует использовать в агрессивных химических средах (например, сильные кислоты или щёлочи) - цинк может разрушаться

Примеры использования

• Системы воздушного питания на конвейере в автомобильном цехе
• Кабельные каналы в пищевом производстве с регулярной мойкой
• Запитка датчиков и пневматических цилиндров в автоматизированных линиях
• Обвязка технологического оборудования с необходимостью быстрого доступа и демонтажа

Практические советы

• Перед монтажом проверьте, что внутренний диаметр вашей трубы точно соответствует 20 мм - допуск +-0,2 мм
• Не используйте силовые инструменты при вставке - достаточно ручного усилия, чтобы избежать деформации
• При сборке длинных трасс чередуйте повороты с прямыми участками - так снижается нагрузка на соединения
• Для систем с частой вибрацией дополнительно закрепите поворот на опорах каждые 80–100 см
• Артикул 6013-20l - часть серии Cosmec от DKC; все остальные элементы этой серии (муфты, переходники, заглушки) совместимы между собой
