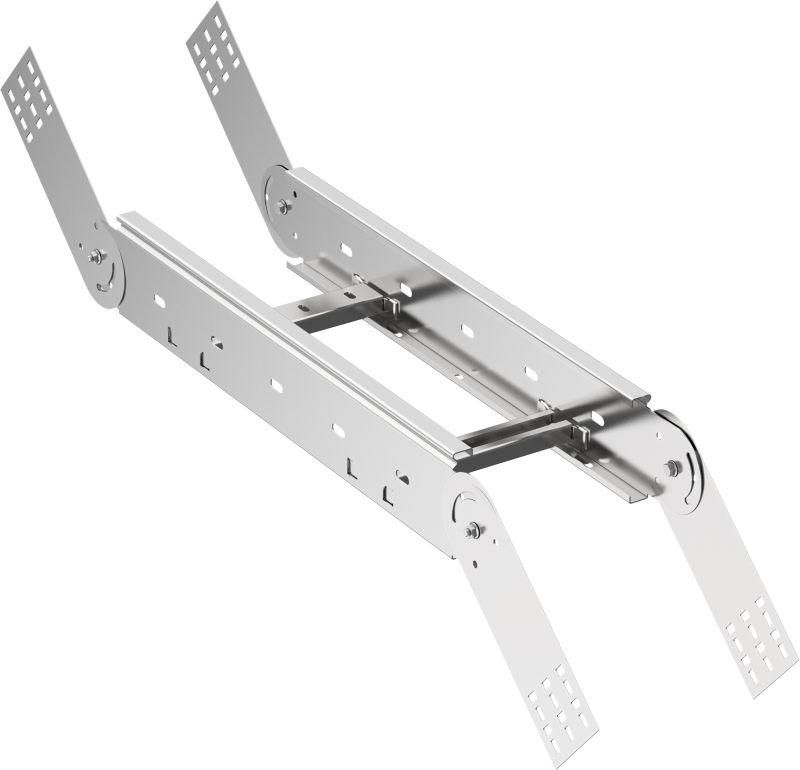

Поворот вертикальный шарнирный лестничный LESTA 100х600мм IEK (ИЭК) CPV06-4-100-600

Поворот вертикальный шарнирный лестничный 100х600мм от IEK (ИЭК) - элемент кабельной трассы, предназначенный для плавного изменения направления лотка в вертикаальной плоскости. Артикул cpv06-4-100-600 из серии LESTA обеспечивает надёжную фиксацию и регулируемый угол поворота, что упрощает прокладку кабелей на объектах с сложной геометрией.

Назначение и область применения

Поворот вертикальный шарнирный лестничный 100х600мм используется для перехода кабельной трассы между горизонтальными участками на разных уровнях - например, при изменении этажности, выходе на крышу или обходе оборудования. Подходит для прокладки силовых и контрольных кабелей в промышленных зонах, цехах, энергообъектах и на транспорте. Благодаря шарнирному механизму позволяет компенсировать перепады высот без жёстких изгибов, снижая риск повреждения изоляции.

Технические характеристики

• Габариты: ширина 600 мм, высота 100 мм - соответствует стандартным лестничным лоткам серии LESTA
• Материал: сталь оцинкованная с покрытием цинком - защищает от коррозии в условиях повышенной влажности
• Угол поворота: регулируемый - можно установить любой угол в пределах механически допустимых значений
• Исполнение: с интегрированным соединительным разъёмом - исключает необходимость дополнительных переходников
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня до 90 минут (соответствует требованиям ГОСТ Р 50571.5.52)
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: светло-серый - совпадает с цветовой гаммой всей серии LESTA
• Тип ступени: плоский профиль - удобен для укладки кабелей и легок в обслуживании
• Тип бокового профиля: открытый - обеспечивает доступ к кабелям без демонтажа

Совместимость и монтаж

Поворот вертикальный шарнирный лестничный 100х600мм полностью совместим с другими элементами серии LESTA того же размера. Монтируется на стандартные кронштейны и опоры для лестничных лотков. Шарнирное крепление позволяет выставить нужный угол перед окончательной фиксацией болтами. Интегрированный разъём обеспечивает непрерывность проводящего контура - заземление проходит через весь элемент без дополнительных перемычек. Для сборки требуется только гаечный ключ и уровень.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 по огнестойкости и ГОСТ 18322 по электрооборудованию. Оцинкованная сталь обеспечивает антикоррозийную защиту в соответствии с ISO 1461. Применение в системах заземления не требует дополнительных мер - металлическая конструкция сама является проводником.

Преимущества

• Регулируемый угол поворота - адаптируется к реальным условиям монтажа без замены детали
• Интегрированный разъём - экономит время и материалы при сборке
• Огнестойкость - повышает безопасность в помещениях с высокими требованиями к пожарной защите
• Заземление через корпус - исключает риски потери контакта
• Совместимость с сериями LESTA - возможность расширения системы без проблем с подбором

Ограничения применения

• Не предназначен для использования вне помещений без защиты от прямого солнечного излучения и осадков - хотя материал оцинкованный, длительное воздействие атмосферных факторов может снизить срок службы
• Не рассчитан на механические нагрузки сверх нормы - запрещено использовать как несущую платформу или опору для тяжёлого оборудования
• Регулировка угла возможна только при свободном доступе - в плотно забитых трассах может потребоваться частичный демонтаж смежных элементов

Примеры использования

• Переход с первого этажа на второй в производственном цехе с несколькими уровневыми площадками
• Подвод кабелей к верхнему ярусу распределительного щита
• Обход технологического трубопровода в тепловой станции
• Прокладка кабелей в многоэтажных лестничных клетках с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус поворота не был меньше минимального допустимого для используемых кабелей - особенно для многожильных и сильноточных
• Фиксируйте шарнир после точной настройки угла - не оставляйте его в положении “между” - это создаёт лишнюю нагрузку на крепления
• При использовании в сырых средах периодически проверяйте состояние цинкового покрытия - при появлении белого налёта (циновой пыли) рекомендовано нанести антивандальное покрытие
• Артикул cpv06-4-100-600 всегда заказывайте в паре с аналогичными прямыми участками - так система будет иметь единый вид и одинаковые параметры заземления
