Поворотный адаптер 45° M20x1,5, IP68/IP67, никелироованная латунь | 6028-20G DKC ДКС

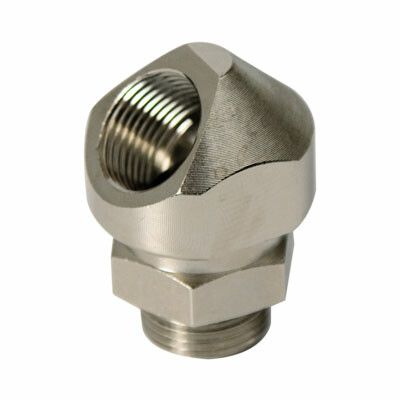

Адаптер поворотный 45° M20x1,5, IP68/IP67, никелированная латунь от DKC (ДКС), артикул 6028-20g, предназначен для изменения направления вывода кабеля под углом 45° с сохранением герметичности и защиты от внешних воздействий. Подходит для установки как в помещениях, так и на открытом воздухе.

Назначение и область применения

Адаптер поворотный 45° M20x1,5, IP68/IP67, никелированная латунь используется для плавного перехода кабеля между двумя плоскостями под углом 45°. Он снижает риск перегибов, перетирания и механического повреждения изоляции кабеля, особенно там, где требуется изменить траекторию прокладки - например, при выходе кабеля из щита, корпуса оборудования или трубопровода. Применяется в системах автоматизации, на станках, конвейерах, в промышленной электронике и на объектах с повышенными требованиями к защите от пыли и влаги.

Технические характеристики

• Угол поворота: 45°
• Резьба: M20×1,5 (метрическая, внутренняя)
• Материал: никелированная латунь - прочная, коррозионностойкая основа с антикоррозийным слоем
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду) / IP67 (защита от временного погружения)
• Температурный диапазон: от –25 C до +120 C
• Конструкция: сквозное отверстие - позволяет провести кабель прямо через устройство
• Комплектация: в комплекте втулка для фиксации кабеля
• Покрытие: никелирование - обеспечивает устойчивость к химическим средам и легкую очистку

Совместимость и монтаж

Адаптер поворотный 45° M20x1,5, IP68/IP67, никелированная латунь совместим со стандартными кабельными вводами и муфтами с резьбой M20×1,5. Для монтажа:

• Закручивайте адаптер в подготовленную резьбу до плотного контакта - не используйте силовые инструменты, чтобы не деформировать резьбу
• Втулка, входящая в комплект, фиксирует кабель внутри отверстия; её необходимо правильно затянуть, чтобы исключить люфт и обеспечить герметичность
• Посадочный диаметр отверстия рассчитан на кабели с наружным диаметром до 12–14 мм - перед установкой проверьте соответствие
• Не требует сверления или дополнительных креплений - монтируется в готовые резьбовые отверстия

Безопасность и стандарты

Изделие соответствует требованиям к герметичности по классам IP67 и IP68, что подтверждает его надёжность в условиях влажности, брызг, пыли и даже кратковременного погружения. Материал - никелированная латунь - безопасен для использования в пищевой, фармацевтической и медицинской промышленности, не выделяет токсичных веществ при нагреве. Температурный диапазон (-25…+120 C) допускает применение в зонах с экстремальными условиями, включая холодильные камеры и печи.

Преимущества

• Высокая точность изготовления - предотвращает повреждение изоляции кабеля при проходе через адаптер
• Вращающийся корпус с внутренним уплотнением - обеспечивает постоянную герметичность даже после многократных поворотов
• Никелированная поверхность - устойчива к окислению, легко моется, не царапается при обслуживании
• Поддержка двух уровней защиты (IP67 и IP68) - даёт запас прочности в случае временных перегрузок по влаге
• Компактная форма - занимает мало места, удобна для установки в ограниченном пространстве

Ограничения применения

• Не предназначена для работы с высокими давлениями - не применяйте в гидравлических или пневматических системах под давлением выше атмосферного
• Не рекомендуется использовать с кабелями жесткостью выше категории H07RN-F - слишком твёрдый кабель может повредить уплотнение
• При температурах ниже –25 C материал становится менее эластичным - избегайте частых изгибов в условиях глубокого замораживания
• Не следует применять в агрессивных химических средах (например, концентрированные кислоты или растворители) - хотя никель устойчив, он не является полностью химически инертным

Примеры использования

• Вывод кабеля от датчика уровня жидкости в резервуаре - адаптер поворотный 45° M20x1,5, IP68/IP67, никелированная латунь позволяет направить кабель вертикально вверх, избежав изгиба под острым углом
• Подключение промышленного контроллера к шкафу управления - адаптер смягчает нагрузку на кабель при повороте из горизонтального канала в вертикальный
• Монтаж освещения на открытых площадках - адаптер защищает кабель от влаги и пыли при выходе из опоры под углом
• Автоматические линии на пищевых производствах - адаптер легко очищается, не задерживает грязь, соответствует санитарным нормам

Практические советы

• Перед установкой проверьте, что резьба на оборудовании точно соответствует M20×1,5 - несовпадение вызывает протечки или повреждение резьбы
• При использовании в условиях вибраций закрепите кабель дополнительно хомутиком на расстоянии 5–10 см от адаптера - это снизит нагрузку на уплотнение
• Не затягивайте втулку слишком сильно - она должна плотно прилегать к кабелю, но не деформировать его изоляцию
• Для долговечности периодически проверяйте состояние уплотнения - при появлении трещин или потери эластичности замените адаптер поворотный 45° M20x1,5, IP68/IP67, никелированная латунь
• Если нужен другой угол - серия Cosmec предлагает аналоги с 90° и 180°, которые совместимы по резьбе и материалу
