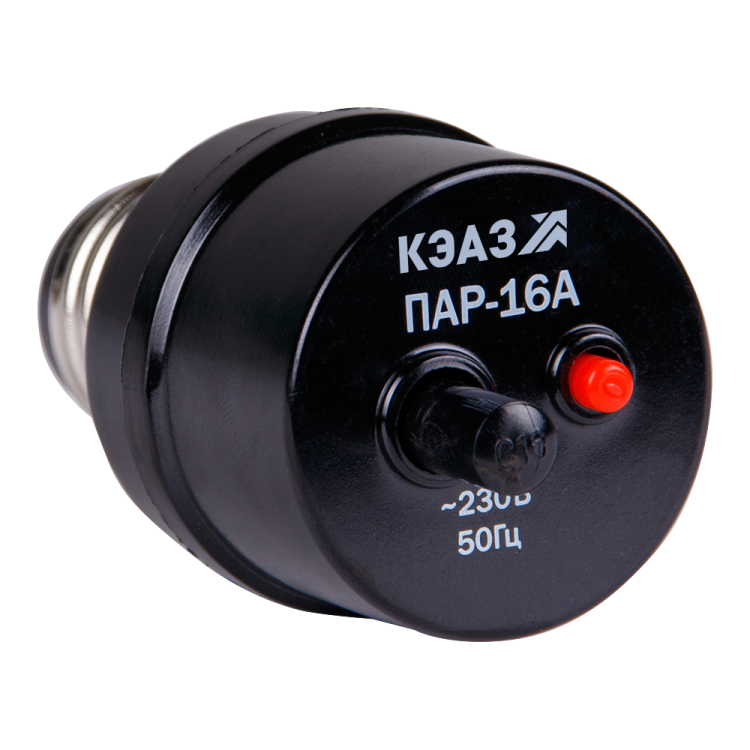

Предохранитель автоматический резьбовой ПАР-16А-УХЛ4 | 100043 КЭАЗ

Автоматический резьбовой предохранитель ПАР-16-УХЛ4 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках с напряжением 220 В. Модель совмещает функциональность автомата и резьбового цоколя E27, что позволяет использовать её там, где требуется компактная и надёжная защита - например, в осветительных щитках или на оборудовании с резьбовым подключением.

Назначение и область применения

ПАР-16-УХЛ4 - это однополюсный автоматический выключатель с резьбой E27, предназначенный для защиты однофазных сетей переменного тока частотой 50 Гц. Он защищает провода и оборудование от повреждений из-за длительных перегрузок и кратковременных коротких замыканий. Применяется в распределительных щитах, светильниках, маломощном оборудовании, системах управления, где есть необходимость в замене обычного предохранителя на более удобную и восстанавливаемую защиту.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220 В переменного тока (AC)
• Отключающая способность: 1 кА (по данным производителя указано 0,63 кА - учитывайте этот показатель при проектировании)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, малые двигатели)
• Количество полюсов: 1
• Цоколь: E27 - совместим с патронами стандарта Е27, используемыми в освещении
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого корпуса
• Климатическое исполнение: УХЛ4 - работает при температуре от +1 C до +40 C, допустимо применение в помещениях с нормальной влажностью, в том числе в холодных регионах России
• Частота: 50 Гц
• Метод монтажа: на аппарат - фиксируется через резьбу в патроне, не требует DIN-рейки
• Нормативные документы: ГОСТ Р 50345-2010, ТУ3421-059-05758109-2011

Совместимость и монтаж

ПАР-16-УХЛ4 устанавливается вместо обычной лампочки в патроны типа E27. Для работы необходимо наличие подходящего патрона с контактными площадками, соответствующими стандартному резьбовому соединению. Подключение осуществляется через клеммы, расположенные на основании устройства. Обязательно соблюдайте полярность: фаза подводится к центральному контакту, нуль - к резьбе. Не применяйте устройство в патронах с металлическими кожухами, которые могут вызвать пробой изоляции. Убедитесь, что патрон рассчитан на механическую нагрузку и не имеет трещин.

Безопасность и стандарты

ПАР-16-УХЛ4 сертифицирован согласно ГОСТ Р 50345-2010, который регламентирует требования к автоматическим выключателям для бытовых и аналогичных применений. Соответствие ТУ обеспечивает соответствие специфике производства КЭАЗ. Степень защиты IP20 исключает использование вне герметичных корпусов. Устройство не предназначено для установки во взрывоопасных зонах, сырых помещениях или на открытых площадках.

Преимущества

• Замена плавких предохранителей - не нужна замена элементов, достаточно просто перевести рычаг после срабатывания
• Простота монтажа - не требует демонтажа шины или DIN-рейки, легко внедряется в существующие светильники и щитки
• Физическая совместимость с широким спектром патронов E27, распространённых в РФ и странах СНГ
• Высокая надёжность благодаря проверенной технологии КЭАЗ, известного производителя силового оборудования

Ограничения применения

• Не для цепей с постоянным током (DC) - только переменный ток 50 Гц
• Нельзя использовать в условиях температуры ниже +1 C или выше +40 C - возможны отказы в работе
• IP20 не защищает от брызг, пыли и влаги - запрещена установка в улице, банях, подвалах без герметизации
• Отключающая способность 0,63–1 кА недостаточна для мощных промышленных объектов с высоким током КЗ - не рекомендовано для главных вводов
• Не подходит для защиты двигателей с высоким пусковым током (>5×Iн); лучше выбрать характеристику D

Примеры использования

• Защита группы точечных светильников в офисе с использованием старых патронов E27
• Обеспечение автономной защиты одного станка с ламповым индикатором и управлением через кнопочные посты
• Замена плавких предохранителей в распределительных щитках жилых домов, где установлены резьбовые патроны
• Подключение кабельных линий питания для рекламных конструкций с внутренним освещением

Практические советы

• Выбирая ПАР-16-УХЛ4, убедитесь, что ваш патрон E27 имеет достаточную прочность и не деформируется при затяжке - слабый патрон может стать причиной нагрева и выхода из строя
• Проверьте, чтобы ток потребления всех подключённых приборов не превышал 16 А. Например, 10 LED-светильников по 1,5 А = 15 А - это приемлемо, но добавление ещё одной лампы может вызвать ложные срабатывания
• После срабатывания всегда найдите причину перегрузки перед включением - часто проблема в неисправной лампе или коротком замыкании в проводе
• При модернизации старых щитков с плавкими предохранителями - ПАР-16-УХЛ4 станет хорошим решением, но учтите, что он не заменяет полноценный автомат на DIN-рейке для входного участка сети
• Хранить и устанавливать следует в сухом месте, так как даже при UHL4 повышенная влажность снижает срок службы изоляционных материалов
