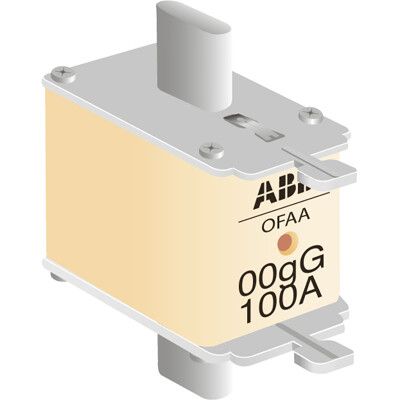

Предохранитель OFAA00GG100 100А тип gG габарит 00 до 690В - 1SCA022700R9520 ABB
Аналоги (2)
| 1103 шт. | 412,8 ₽ | шт. | от 1 дня | |
| 527 шт. | 134,36 ₽ | шт. | от 1 дня |
Предохранитель OFAA00GG100 100А тип gG габарит 00 до 690В - 1SCA022700R9520 ABB не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Характеристики
Сертификаты
Характеристики c описанием
Род тока:
Переменный (AC)
Род тока указывает на тип электрического тока, для которого предназначен предохранитель. Это свойство критически важно для правильного выбора предохранителя, так как различные типы тока требуют разных технических характеристик и конструктивных особенностей предохранителей. Неправильный выбор может привести к неэффективной защите цепи, перегреву или даже пожару.
Переменный ток (AC) — это тип электрического тока, в котором направление и величина тока периодически меняются. Предохранители для AC-тока рассчитаны на работу в условиях периодических изменений напряжения и тока. Они имеют особую конструкцию, которая позволяет эффективно прерывать цепь при возникновении перегрузок или коротких замыканий. Рекомендуется использовать предохранители для AC-тока в бытовых и промышленных сетях, где основной источник питания — это переменный ток.
Переменный ток (AC)/Постоянный ток (DC) — это универсальные предохранители, которые могут работать как с переменным, так и с постоянным током. Они имеют конструктивные особенности, позволяющие эффективно прерывать цепь в обоих режимах. Это делает их идеальными для использования в системах, где возможны оба типа тока, или в ситуациях, где тип тока может изменяться. Рекомендуется использовать такие предохранители в гибридных системах и устройствах с комбинированными источниками питания.
Постоянный ток (DC) — это тип электрического тока, в котором направление и величина тока остаются постоянными. Предохранители для DC-тока рассчитаны на работу в условиях постоянного напряжения и тока. Они имеют особую конструкцию, которая позволяет эффективно прерывать цепь при возникновении перегрузок или коротких замыканий, учитывая специфические характеристики постоянного тока, такие как отсутствие периодических изменений. Рекомендуется использовать предохранители для DC-тока в системах с батарейным питанием, солнечных панелях и других устройствах, где основной источник питания — это постоянный ток.
Номин. ток:
100 А
Номинальный ток (А) — это максимальный ток, который предохранитель может пропускать без срабатывания. Он определяет предельную нагрузку, при превышении которой предохранитель размыкает цепь для защиты оборудования от перегрузки или короткого замыкания. При выборе предохранителя важно учитывать номинальный ток, соответствующий рабочему току устройства. Для замены предохранителя необходимо использовать предохранитель с таким же номинальным током, чтобы обеспечить правильную защиту и предотвратить повреждение оборудования.
Напряжение:
690 В
Напряжение – это электрический потенциал, при котором предохранитель предназначен для работы. Выбор предохранителя с правильным номинальным напряжением критичен для обеспечения безопасности и надежности электрической системы. Неправильный выбор может привести к отказу предохранителя, повреждению оборудования или даже пожару.
380 В – Предохранители с этим номинальным напряжением часто используются в промышленных установках и трёхфазных системах. Рекомендуется для оборудования, работающего в условиях высоких нагрузок. При замене убедитесь, что новый предохранитель соответствует всем техническим характеристикам оригинала.
690 В – Это напряжение характерно для высоковольтных промышленных систем. Предохранители с таким номиналом используются в тяжелом машиностроении и энергетике. При выборе предохранителя убедитесь в соответствии всех параметров системы.
660 В – Предназначены для специфических промышленных применений, часто встречаются в крупных производственных комплексах. Важно следить за соответствием предохранителя и технических требований оборудования.
220 В – Наиболее распространенное напряжение для бытовых и коммерческих приложений. Используется в большинстве стандартных электрических сетей. При замене предохранителя важно удостовериться, что он рассчитан на соответствующую мощность.
1000 В – Обычно используются в специализированных высоковольтных приложениях, таких как распределительные сети или крупные промышленные установки. Требуют тщательного выбора и установки квалифицированным персоналом.
440 В – Подходят для некоторых промышленных и коммерческих приложений, особенно в системах со специфическими требованиями к напряжению. При замене важно учитывать все технические параметры.
500 В – Часто используются в промышленных системах и оборудовании среднего напряжения. При выборе предохранителя необходимо удостовериться в его совместимости с другими компонентами системы.
1250 В – Предназначены для высоковольтных промышленных приложений, таких как распределительные сети и крупные энергетические установки. Требуют профессионального подхода к выбору и установке.
12 В – Используются в низковольтных системах, таких как автомобильная электроника или небольшие электронные устройства. При замене убедитесь в соответствии предохранителя номиналу и типу нагрузки.
24 В – Применяются в системах с низким напряжением, включая промышленную автоматизацию и некоторые бытовые устройства. Важно выбирать предохранитель, соответствующий номинальному напряжению и мощности системы.
Тип изделия:
Предохранитель (плавкая вставка)
Тип изделия в рубрике 'Предохранители' указывает на конкретную категорию предохранителя, к которой он относится, например, плавкий предохранитель, автоматический предохранитель или термопредохранитель. Выбор правильного типа изделия критически важен для обеспечения надежной защиты электрических цепей и оборудования от перегрузок и коротких замыканий. Неправильный выбор типа предохранителя может привести к недостаточной защите или ненужным отключениям. При замене предохранителя рекомендуется использовать изделие того же типа, что и оригинал, чтобы сохранить параметры защиты и соответствие техническим требованиям системы.
Способ монтажа:
На аппарат
Способ монтажа предохранителей определяет метод их установки в электрическую цепь или оборудование. Правильный выбор способа монтажа обеспечивает надежное крепление и эффективную работу предохранителя, а также удобство его замены и обслуживания.
DIN-рейка: Предохранители, монтируемые на DIN-рейку, используются в распределительных щитах и шкафах. Этот способ обеспечивает быструю и удобную установку, а также легкость замены предохранителей. Рекомендуется для систем, где требуется модульность и возможность быстрого доступа к компонентам.
Винтовое крепление: Этот способ монтажа предполагает использование винтов для фиксации предохранителя. Обеспечивает надежное и прочное крепление, что важно для виброустойчивых установок. Рекомендуется для применения в условиях, где требуется высокая механическая прочность соединений.
Монтаж защелкиванием: Предохранители, устанавливаемые защелкиванием, легко монтируются и демонтируются без использования инструментов. Это ускоряет процесс установки и замены, однако требует точного соответствия размеров предохранителя и монтажного гнезда. Подходит для систем, где важна оперативность обслуживания.
Установка в корпус: Этот способ монтажа предполагает интеграцию предохранителя непосредственно в корпус устройства. Обеспечивает компактность и защиту предохранителя от внешних воздействий. Рекомендуется для использования в условиях, где требуется высокая степень защиты и минимизация пространства.
Тип напряжения:
AC/DC (перемен./постоян.)
Тип напряжения определяет, для какого вида электрического тока предназначен предохранитель. Это важный параметр, так как предохранители для переменного и постоянного тока могут существенно различаться по конструкции и принципу работы. Правильный выбор типа напряжения обеспечивает надежную защиту электрических цепей и предотвращает возможные аварии.
Предохранители, рассчитанные на работу как с переменным, так и с постоянным током. Эти универсальные предохранители удобны для применения в системах, где возможны оба типа тока. Они обеспечивают гибкость и универсальность, но могут быть дороже специализированных предохранителей. Рекомендуется использовать в системах с неопределенным или смешанным типом тока.
Предохранители, предназначенные исключительно для работы в цепях переменного тока. Они специально сконструированы для эффективной защиты в условиях переменного напряжения, которое меняет направление и амплитуду. Такие предохранители идеально подходят для бытовых и промышленных систем, работающих на переменном токе. Замена на предохранители другого типа может привести к недостаточной защите или неправильной работе системы.
Предохранители, рассчитанные на защиту цепей постоянного тока. В этих предохранителях учитываются особенности постоянного напряжения, которое имеет постоянное направление и величину. Они оптимальны для использования в автомобильных системах, солнечных панелях и других устройствах, работающих на постоянном токе. Использование в цепях переменного тока не рекомендуется, так как может снизить эффективность защиты.
Номинальный ток:
100 А
Номинальный ток (А) — это максимальный ток, который предохранитель может пропускать через себя без срабатывания. Он определяет пределы нормальной работы предохранителя и защищаемого устройства. Если ток превышает эту величину, предохранитель перегорит, предотвращая повреждение электрической цепи. При выборе предохранителя важно учитывать номинальный ток, чтобы он соответствовал характеристикам защищаемого устройства. Замена предохранителя должна проводиться на предохранитель с таким же номинальным током, чтобы обеспечить надежную защиту и избежать риска перегрузки.
Номин. напряжение:
690 В
Номинальное напряжение предохранителя указывает на максимальное напряжение, при котором предохранитель может безопасно работать. Это важный параметр, который необходимо учитывать при выборе предохранителя для защиты электрических цепей, чтобы избежать перегрузок и коротких замыканий.
Номинальное напряжение 500 В означает, что предохранитель способен безопасно работать в цепях с напряжением до 500 вольт. Этот тип предохранителей часто используется в промышленных установках и оборудовании, где требуется высокая надежность и стабильность.
Номинальное напряжение 690 В предназначено для использования в высоковольтных промышленных системах. Предохранители с таким номиналом обеспечивают защиту оборудования, работающего на напряжении до 690 вольт, и подходят для применения в сложных и требовательных условиях.
Номинальное напряжение 660 В подходит для защиты электрических цепей, работающих при напряжении до 660 вольт. Эти предохранители часто используются в тяжелой промышленности и в энергетике, где требуется надежная защита от перегрузок.
Номинальное напряжение 380 В широко используется в трехфазных электрических системах. Предохранители с таким номиналом обеспечивают надежную защиту в бытовых и промышленных установках, где напряжение сети составляет 380 вольт.
Номинальное напряжение 10 В применяется в низковольтных цепях. Такие предохранители используются в электронных устройствах и схемах, где требуется защита от малых напряжений.
Номинальное напряжение 400 В предназначено для использования в электрических цепях с напряжением до 400 вольт. Эти предохранители часто применяются в промышленных и коммерческих установках для защиты оборудования и систем.
Номинальное напряжение 6 В используется в низковольтных приложениях, таких как электронные устройства и схемы. Эти предохранители обеспечивают защиту от перегрузок в цепях с очень низким напряжением.
Номинальное напряжение 220 В является стандартом для большинства бытовых и коммерческих электрических систем. Предохранители с таким номиналом обеспечивают защиту в цепях с напряжением до 220 вольт, что делает их подходящими для широкого спектра применений.
Номинальное напряжение 250 В используется в электрических системах и устройствах, работающих при напряжении до 250 вольт. Эти предохранители обеспечивают надежную защиту от перегрузок и коротких замыканий в соответствующих цепях.
Диапазон номинального напряжения от 0 до 500 В указывает на универсальность предохранителя, который может использоваться в различных электрических цепях с напряжением в указанном диапазоне. Это позволяет применять такие предохранители в широком спектре устройств и систем, обеспечивая гибкость и надежность защиты.
Категория применения:
gL/gG (для защиты кабелей и оборудов. от КЗ и перегрузки)
Категория применения предохранителей определяет тип электрических цепей и оборудования, для защиты которых они предназначены. Различные категории указывают на специфические условия эксплуатации и виды защиты, которые предохранители обеспечивают, такие как защита от перегрузок, коротких замыканий или специфических условий работы оборудования.
gL/gG предохранители предназначены для защиты линейных цепей от перегрузки и короткого замыкания. Они обеспечивают полную защиту электрических цепей, включая как длительные перегрузки, так и мгновенные короткие замыкания. Рекомендуются для общего применения в промышленных и бытовых установках.
gR предохранители разработаны для защиты полупроводниковых компонентов от короткого замыкания и перегрузки. Они обладают высокой скоростью срабатывания, что минимизирует повреждения чувствительных электронных компонентов. Рекомендуются для использования в схемах с полупроводниковыми устройствами, такими как выпрямители и инверторы.
aR предохранители обеспечивают защиту полупроводниковых устройств исключительно от короткого замыкания. Они не предназначены для защиты от длительных перегрузок, поэтому их применение ограничивается цепями, где перегрузки маловероятны. Рекомендуются для использования в высокоскоростных электронных схемах.
aM предохранители предназначены для защиты цепей электродвигателей от короткого замыкания. Они не обеспечивают защиту от перегрузок, поэтому используются в сочетании с другими защитными устройствами, такими как тепловые реле. Рекомендуются для применения в электродвигательных установках.
gG предохранители аналогичны gL/gG и предназначены для защиты линейных цепей от перегрузки и короткого замыкания. Они обеспечивают полную защиту электрических цепей и широко применяются в различных электрических установках.
gTr предохранители специально разработаны для защиты трансформаторов. Они обеспечивают надежную защиту от перегрузок и коротких замыканий, что предотвращает повреждение трансформаторов и повышает их долговечность. Рекомендуются для применения в трансформаторных подстанциях и распределительных сетях.
gPV предохранители предназначены для защиты фотоэлектрического оборудования, такого как солнечные панели и инверторы. Они обеспечивают защиту от перегрузок и коротких замыканий, учитывая специфические условия работы фотоэлектрических систем. Рекомендуются для использования в солнечных энергетических установках.
gB предохранители разработаны для защиты оборудования в горнодобывающей промышленности. Они обеспечивают надежную защиту от перегрузок и коротких замыканий в условиях тяжелых эксплуатационных нагрузок и агрессивных сред. Рекомендуются для использования в шахтах и на рудниках.
Габарит предохранителя:
NH00
Габарит предохранителя определяет физические размеры и форму предохранителя, что влияет на его совместимость с различными типами предохранительных блоков и панелей. В зависимости от типа габарита, например, DIN110 или TTF, предохранители могут подходить для различных стандартов и систем. Правильный выбор габарита предохранителя гарантирует надежное крепление и эффективную работу устройства. При замене предохранителя важно подбирать габарит, соответствующий оригинальному, чтобы избежать проблем с установкой и обеспечить надёжную защиту электрической цепи.
Дополнительная информация:
Тип предохранителя gG
Свойство "Дополнительная информация" предоставляет дополнительные данные о типах и классах предохранителей, а также их спецификациях, что помогает в правильном выборе и эксплуатации предохранительных устройств.
aR - Предохранители с характеристикой aR предназначены для защиты полупроводниковых устройств. Они обеспечивают высокую скорость срабатывания при коротких замыканиях, но не защищают от перегрузок. Рекомендуется использовать в цепях, где важна защита именно от коротких замыканий.
gL/gG - Предохранители с характеристикой gL/gG обеспечивают полную защиту как от перегрузок, так и от коротких замыканий. Они подходят для широкого спектра применений и являются универсальными предохранителями для защиты различных электрических цепей.
Тип предохранителя gG - Предохранители типа gG предназначены для защиты кабелей и проводов от перегрузок и коротких замыканий. Они обеспечивают полную защиту и широко используются в бытовых и промышленных установках.
Класс M - Предохранители класса M предназначены для защиты моторов. Они обладают способностью выдерживать временные перегрузки, характерные для пусковых токов двигателей, и обеспечивают надежную защиту от коротких замыканий.
gR - Предохранители с характеристикой gR предоставляют защиту полупроводниковых устройств от перегрузок и коротких замыканий. Они сочетают в себе свойства предохранителей aR и gG, обеспечивая комплексную защиту.
Класс CC - Предохранители класса CC компактны и предназначены для использования в ограниченных пространствах. Они обеспечивают высокую степень защиты от коротких замыканий и перегрузок, идеально подходят для применения в распределительных щитках и панелях управления.
gPV - Предохранители с характеристикой gPV предназначены для защиты фотоэлектрических систем (солнечных панелей). Они обеспечивают надежную защиту от перегрузок и коротких замыканий, специфичных для таких систем.
Тип предохранителя аМ - Предохранители типа аМ предназначены для защиты электродвигателей и других индуктивных нагрузок. Они защищают от коротких замыканий, но не предназначены для защиты от перегрузок.
Типоразмер предохранителя: NH000 - Предохранители типоразмера NH000 являются компактными и предназначены для использования в ограниченных пространствах. Они обеспечивают защиту от перегрузок и коротких замыканий в различных электрических установках.
Тип предохранителя aM - Предохранители типа aM предназначены для защиты индуктивных нагрузок, таких как двигатели. Они обеспечивают защиту от коротких замыканий, но не защищают от перегрузок.
Тип индикатора срабатывания:
Нет (без)
Тип индикатора срабатывания определяет наличие и расположение визуального индикатора, сигнализирующего о срабатывании предохранителя. Это свойство важно для быстрого и точного определения состояния предохранителя, что упрощает техническое обслуживание и замену.
Отсутствие индикатора срабатывания означает, что визуально определить состояние предохранителя невозможно. Для проверки потребуется использование мультиметра или другого диагностического оборудования. Рекомендуется для систем, где регулярное техническое обслуживание и проверка состояния предохранителей не представляет сложности.
Верхний индикатор срабатывания представляет собой визуальный элемент, расположенный на верхней части предохранителя, который изменяет свое состояние при срабатывании. Это позволяет быстро и без дополнительных инструментов определить, что предохранитель перегорел. Рекомендуется для систем, где важна быстрая диагностика и замена предохранителей, а также для мест с ограниченным доступом к диагностическому оборудованию.
Конструктивный размер (габарит):
00 (NH00)
Конструктивный размер (габарит) предохранителя указывает на физические размеры и стандарты, которым соответствует данный предохранитель. Это важный параметр, который влияет на совместимость предохранителя с электрооборудованием и его монтаж в электрические панели. Выбор правильного конструктивного размера обеспечивает надежную работу системы и предотвращает возможные аварийные ситуации.
Предохранители с конструктивным размером 0 обычно применяются в цепях с низким током и напряжением. Они компактны и часто используются в бытовой технике и маломощных промышленных устройствах.
Предохранители с конструктивным размером 2 предназначены для более мощных цепей и могут использоваться в промышленном оборудовании и распределительных щитах. Они обеспечивают надежную защиту от перегрузок и коротких замыканий.
Предохранители размером 1 занимают промежуточное положение между размерами 0 и 2, что делает их универсальными для использования в различных приложениях, включая коммерческое и промышленное оборудование.
Предохранители с конструктивным размером 3 предназначены для высокомощных приложений и часто используются в крупных промышленных установках и распределительных системах, где требуется высокая надежность и долговечность.
Предохранители с конструктивным размером 00С (NHC00) используются в сетях среднего напряжения и обеспечивают хорошую защиту при компактных размерах. Они часто применяются в распределительных устройствах и панелях управления.
Предохранители размером 4 предназначены для очень мощных цепей и используются в тяжелой промышленности и энергосистемах. Они обладают высокой пропускной способностью и обеспечивают надежную защиту в условиях высоких нагрузок.
Предохранители с размером 4а (NH4a) имеют специальные характеристики для использования в особо мощных и ответственных цепях. Они обеспечивают дополнительную защиту и устойчивость к перегрузкам.
Предохранители типоразмера DII предназначены для использования в бытовых и коммерческих приложениях. Они компактны и подходят для установки в стандартные держатели предохранителей.
Предохранители типоразмера DIII используются в более мощных цепях по сравнению с типоразмером DII. Они часто применяются в промышленном оборудовании и распределительных сетях.
Конструктивный размер (NH4) относится к предохранителям, используемым в мощных промышленных цепях. Они обеспечивают высокую степень защиты и долговечности в условиях интенсивной эксплуатации.
Предохранители с размером (NH000) предназначены для применения в низковольтных цепях и обеспечивают компактное решение для защиты электрооборудования.
Предохранители размером (NH3) используются в цепях средней и высокой мощности. Они подходят для промышленного применения и распределительных систем, обеспечивая надежную защиту.
Конструктивный размер (NH1) является универсальным и применяется в различных цепях, от бытовых до промышленных. Он обеспечивает баланс между компактностью и мощностью.
Предохранители с размером (NH2) предназначены для использования в промышленных и коммерческих цепях средней мощности. Они обеспечивают надежную защиту и долговечность.
Предохранители с конструктивным размером (NH0) используются в цепях низкой и средней мощности. Они компактны и подходят для различных приложений, включая бытовую технику и маломощное промышленное оборудование.
Предохранители размером (NH00) предназначены для низковольтных цепей и обеспечивают компактное и надежное решение для защиты электрооборудования.
Предельная отключающая способность:
80 кА
Предельная отключающая способность (PCC) предохранителя определяет максимальный ток короткого замыкания, который предохранитель может безопасно отключить без разрушения или создания опасности. Это критический параметр для обеспечения безопасности и надежности электрических систем, особенно в промышленных и коммерческих установках, где возможны высокие токи короткого замыкания.
Предохранители с предельной отключающей способностью 50 кА подходят для средних нагрузок и систем с умеренными уровнями короткого замыкания. Они обеспечивают надежную защиту в большинстве бытовых и небольших коммерческих установок.
Предохранители с предельной отключающей способностью 100 кА предназначены для более высоких нагрузок и систем с высокими уровнями короткого замыкания. Рекомендуются для использования в промышленных и крупных коммерческих установках, где возможны значительные токи короткого замыкания.
Предохранители с предельной отключающей способностью 80 кА обеспечивают защиту для систем с высокими, но не экстремальными уровнями короткого замыкания. Подходят для крупных коммерческих объектов и легкой промышленности.
Предохранители с предельной отключающей способностью 200 кА предназначены для критически важных и высокоэнергетических промышленных установок. Они обеспечивают максимальную защиту в условиях экстремальных токов короткого замыкания.
Предохранители с предельной отключающей способностью 120 кА используются в системах с высокими уровнями короткого замыкания. Рекомендуются для крупных промышленных объектов и мощных коммерческих установок.
Предохранители с предельной отключающей способностью 125 кА обеспечивают надежную защиту для высокоэнергетических систем. Идеальны для применения в тяжелой промышленности и энергетике.
Предохранители с предельной отключающей способностью 150 кА предназначены для очень высоких токов короткого замыкания. Рекомендуются для использования в критически важных промышленных и энергетических установках.
Предохранители с предельной отключающей способностью 20 кА подходят для систем с низкими уровнями короткого замыкания. Используются в небольших бытовых и коммерческих установках, где высокие токи короткого замыкания маловероятны.
Предохранители с предельной отключающей способностью 31.5 кА предназначены для умеренных уровней короткого замыкания. Подходят для небольших промышленных и коммерческих объектов.
Предохранители с предельной отключающей способностью 110 кА обеспечивают защиту для систем с высокими уровнями короткого замыкания. Рекомендуются для крупных промышленных и коммерческих установок.
Изолированные металлические захваты (IMGL):
Нет
Изолированные металлические захваты (IMGL) представляют собой элементы конструкции предохранителей, которые обеспечивают дополнительную изоляцию металлических частей, что способствует повышению безопасности и надежности устройства. Они предотвращают случайное короткое замыкание и уменьшают риск поражения электрическим током при эксплуатации и техническом обслуживании предохранителей.
Значение "Нет" означает, что предохранитель не оснащен изолированными металлическими захватами. В этом случае требуется более осторожное обращение и соблюдение повышенных мер безопасности при установке и замене предохранителя. Рекомендуется использовать такие предохранители в менее критичных приложениях, где риск случайного контакта с токоведущими частями минимален.
Значение "Да" указывает на наличие изолированных металлических захватов в конструкции предохранителя. Это обеспечивает дополнительную защиту от случайного короткого замыкания и повышает безопасность при работе с устройством. Такие предохранители рекомендуется использовать в критичных приложениях, где важна максимальная безопасность и надежность, например, в промышленных установках или в условиях повышенной влажности.
Характеристики
Потери мощности
6.7 Вт
Предельная отключающая способность (DC)
80 кА
Сертификаты
Сертификат соответствия
