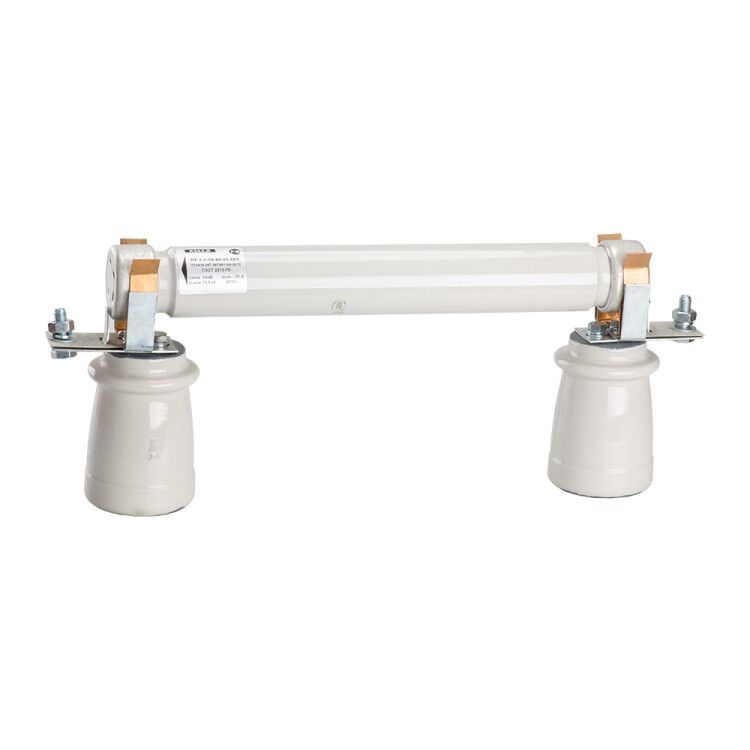

Предохранитель ПКТ 101 10кВ 5А 12.5кА У3 КЭАЗ 115304

Предохранитель ПКТ-101-10-5-12,5-У3 от КЭАЗ предназначен для защиты распределительных устройств в сетях переменного тока 10 кВ. Этот высоковольтный предохранитель обеспечивает надёжную отсечку токов короткого замыкания до 12,5 кА и рассчитан на работу в условиях умеренного климата. Артикул 115304 соответствует серийному решению ПКТ, применяемому в промышленных энергообъектах.

Назначение и область применения

Предохранитель ПКТ-101-10-5-12,5-У3 используется для защиты оборудования в распределительных устройствах 10 кВ - таких как трансформаторы, кабельные линии, секционирующие выключатели и комплектные ячейки. Он применяется там, где требуется быстрая и гарантированная отсечка сверхтоков при аварийных режимах. Предназначен для установки в воздушных распределительных устройствах (РУ) на опорах, в КРУ, ЯКЗ и других открытых или закрытых щитовых помещениях.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который предохранитель может проводить длительно без перегрева.
• Номинальное напряжение: 10 кВ - рабочее напряжение сети, для которой предназначен предохранитель.
• Предельная отключающая способность: 12,5 кА - максимальный ток короткого замыкания, который предохранитель способен безопасно прервать.
• Тип тока: переменный (AC), частота 50 Гц - совместим с сетями России и стран СНГ.
• Климатическое исполнение: У3 - работает при температурах от -45 C до +40 C, допускает повышенную влажность и запыление, но не предназначен для работы в морской среде или экстремально агрессивных условиях.
• Категория применения: gL/gG - универсальный тип, обеспечивающий защиту как от перегрузок, так и от коротких замыканий.
• Количество полюсов: 1 - однополюсный, рассчитан на однофазную защиту в трёхфазной системе (устанавливается по фазам).
• Диаметр корпуса: 55 мм - габарит для правильного подбора держателя и изолятора.
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; требует установки в защищённом месте или внутри корпуса.
• Метод монтажа: на аппарат - крепится через специальные зажимы или держатели, не является вставляемым в трубчатый предохранитель.

Совместимость и монтаж

Предохранитель ПКТ-101-10-5-12,5-У3 устанавливается в держатели, специально предназначенные для изделий серии ПКТ. Для монтажа необходимы изолированные держатели с контактными пластинами, соответствующими диаметру 55 мм. Подключение выполняется на шины или выводы аппарата, которые должны иметь достаточную механическую прочность и тепловую устойчивость. Монтаж возможен только при отключенном питании и после проверки отсутствия напряжения. Недопустимо использовать держатели от других серий - это снижает надёжность контакта и увеличивает риск возгорания.

Безопасность и стандарты

Предохранитель ПКТ-101-10-5-12,5-У3 изготовлен в соответствии с требованиями ГОСТ 2213-79 и техническими условиями ТУ3414-016-05755766-2006. Соответствует международной классификации gL/gG, что гарантирует соответствие уровня безопасности и времени-токовой характеристики. Применение в цепях выше 10 кВ или при токах более 12,5 кА недопустимо - это нарушает нормы эксплуатации и создаёт опасность взрыва корпуса.

Преимущества

• Высокая отключающая способность - способен прерывать большие токи КЗ, характерные для промышленных сетей 10 кВ.
• Надёжная работа в широком диапазоне температур - подходит для холодных регионов и сезонных колебаний.
• Совместимость со стандартными держателями КЭАЗ - позволяет легко заменить аналогичные элементы без переделки оборудования.
• Изготовлен на заводе КЭАЗ - известный производитель с долгой историей выпуска высоковольтной аппаратуры.

Ограничения применения

• Не предназначен для установки вне защищённых кожухов - степень защиты IP00 требует обязательного размещения в закрытом оборудовании.
• Не работает в цепях постоянного тока - только для AC 50 Гц.
• Не рекомендован для защиты чувствительной электроники - имеет медленную характеристику по сравнению с современными полупроводниковыми защитами.
• Не подлежит восстановлению - после срабатывания необходимо заменить полностью.
• Не следует использовать в местах с химически активной средой - климатическое исполнение У3 не предусматривает защиту от агрессивных паров или солевых осадков.

Примеры использования

• Защита масляных трансформаторов 10/0,4 кВ в подстанциях.
• Автоматическая отсечка повреждённой кабельной линии в распределительном пункте.
• Фазовая защита в ячейках КРУ-10 кВ типа КСО-381.
• Резервная защита вводных автоматических выключателей в промышленных цехах.

Практические советы

• При замене всегда используйте оригинальные держатели от КЭАЗ - не подходят изделия от других производителей даже при совпадении диаметра.
• Перед установкой проверьте целостность корпуса - наличие трещин, следов нагара или деформаций - недопустимо.
• Убедитесь, что система заземления и изоляция поддерживаются на уровне, соответствующем 10 кВ - предохранитель сам по себе не обеспечивает изоляцию.
• При проектировании учтите, что этот предохранитель не реагирует на малые перегрузки - он не заменяет термореле или электронные защиты.
• Храните в сухом помещении - хотя исполнение У3 допускает влажность, длительное воздействие воды может повредить внутренние элементы.
