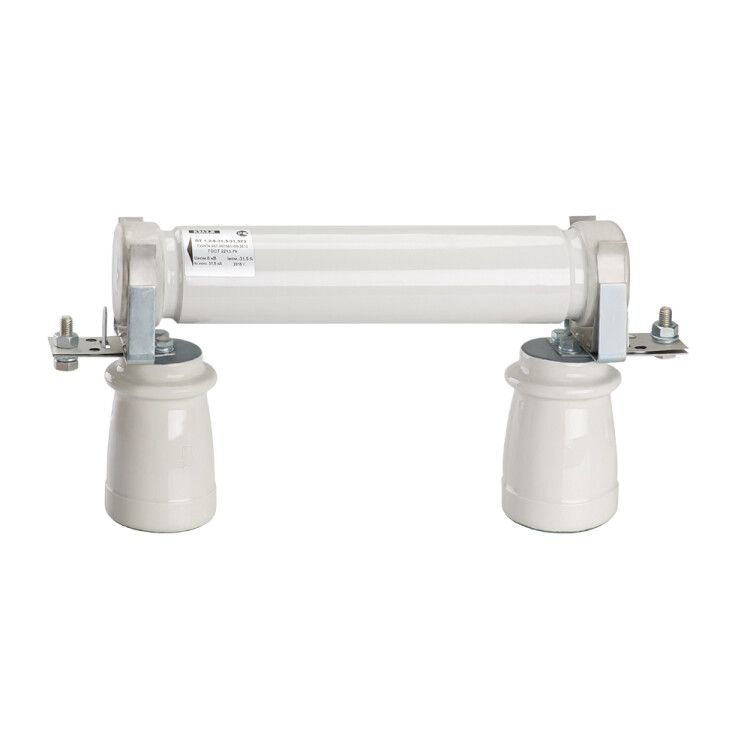

Предохранитель ПКТ 102 6кВ 50А 31.5кА У3 КЭАЗ 120485

Предохранитель ПКТ-102-6-50-31,5-У3 от КЭАЗ предназначен для защиты распределительных устройств в сетях переменного тока 6 кВ. Это надёжный элемент защиты с высокой отключающей способностью, соответствует требованиям ГОСТ 2213-79 и применяется в условиях умеренного климата.

Назначение и область применения

Предохранитель ПКТ-102-6-50-31,5-У3 используется для защиты оборудования в высоковольтных распределительных системах - таких как силовые трансформаторы, кабельные линии и комплектные распределительные устройства (КРУ). Он обеспечивает быстрое отключение цепи при перегрузках и коротких замыканиях. Применяется в энергообъектах, промышленных предприятиях и объектах ЖКХ, где требуется надёжная защита от аварийных токов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания;
• Номинальное напряжение: 6 кВ - работает в сетях с напряжением до 6000 В переменного тока;
• Предельная отключающая способность: 31,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Частота сети: 50 Гц - совместим с промышленными сетями России и стран СНГ;
• Тип тока: переменный (AC);
• Количество полюсов: один - однополюсный, рассчитан на защиту одной фазы;
• Диаметр корпуса: 72 мм - важный габарит для правильного подбора держателя;
• Климатическое исполнение У3 - предназначено для работы при температурах от –45 C до +40 C, в помещениях с невысокой влажностью;
• Степень защиты IP00 - нет внешней защиты от контакта и попадания предметов; требует установки в закрытом оборудовании;
• Категория применения gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и коротких замыканий;
• Метод установки: на аппарат - монтируется в специальные держатели, не является встраиваемым;
• Технология: воздушная - изоляция осуществляется воздухом внутри аппарата;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006.

Совместимость и монтаж

Предохранитель ПКТ-102-6-50-31,5-У3 устанавливается исключительно в специально предусмотренные держатели типа ПКТ, подходящие по габаритам (диаметр 72 мм). Монтаж выполняется на аппаратную часть распределительного устройства - то есть он не крепится болтами или штырями, а вставляется в контактные зажимы. Для замены необходимо полностью обесточить участок цепи. Подходящие держатели должны иметь класс напряжения 6 кВ и соответствовать категории gL/gG.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ 2213-79 и техническим условиям КЭАЗ. Соответствие нормам гарантирует гарантированное отключение при сверхтоке, снижает риск возгорания и повреждений соседнего оборудования. Однако из-за степени защиты IP00 запрещена эксплуатация вне герметичных корпусов - открытый доступ к контактам создаёт опасность поражения током.

Преимущества

• Высокая отключающая способность (31,5 кА) позволяет использовать его даже в мощных распределительных сетях;
• Подтверждённая надёжность производства КЭАЗ - завод имеет многолетний опыт выпуска высоковольтных предохранителей;
• Широкий диапазон рабочих температур (-45…+40 C) делает изделие пригодным для холодных регионов;
• Простая замена - не требует сложных инструментов, достаточно демонтировать старый и вставить новый;
• Совместим со стандартными держателями серии ПКТ и ПТ, что упрощает ремонт и модернизацию существующих щитов.

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP00 не защищает от внешних воздействий;
• Запрещён монтаж без держателя - сам по себе предохранитель не является самостоятельным устройством;
• Не постоянным нагрузкам выше 50 А - возможна преждевременная потеря работоспособности;
• Не рекомендован для защиты чувствительной электроники - действует как массовый предохранитель, без точной времятоковой характеристики;
• Требуется периодическая проверка состояния держателя и контактов - окисление или нагрев могут вызвать отказ системы.

Примеры использования

• Защита входного кабеля 6 кВ от трансформаторной подстанции;
• Автоматическое отключение при КЗ в ячейке КРУ-6(10) кВ;
• Фазовая защита в распределительном пункте промышленного цеха;
• Резервирование в системах питания насосных станций и вентиляционных комплексов.

Практические советы

• Перед заменой всегда проверьте соответствие нового предохранителя ПКТ-102-6-50-31,5-У3 по номинальному току, напряжению и диаметру - даже маленькое отличие может привести к выходу из строя всей системы;
• Проверяйте состояние держателя перед установкой: наличие следов оплавления, трещин или окисления - основные причины отказов после замены;
• Не используйте этот предохранитель вместо автоматического выключателя - он не предназначен для частых операций включения/выключения;
• Храните запасные экземпляры в сухом месте - влага может повлиять на работу внутреннего кварцевого песка;
• При проектировании новой системы учтите, что предохранители ПКТ-102-6-50-31,5-У3 требуют свободного доступа для обслуживания - они не являются компактными решениями.
