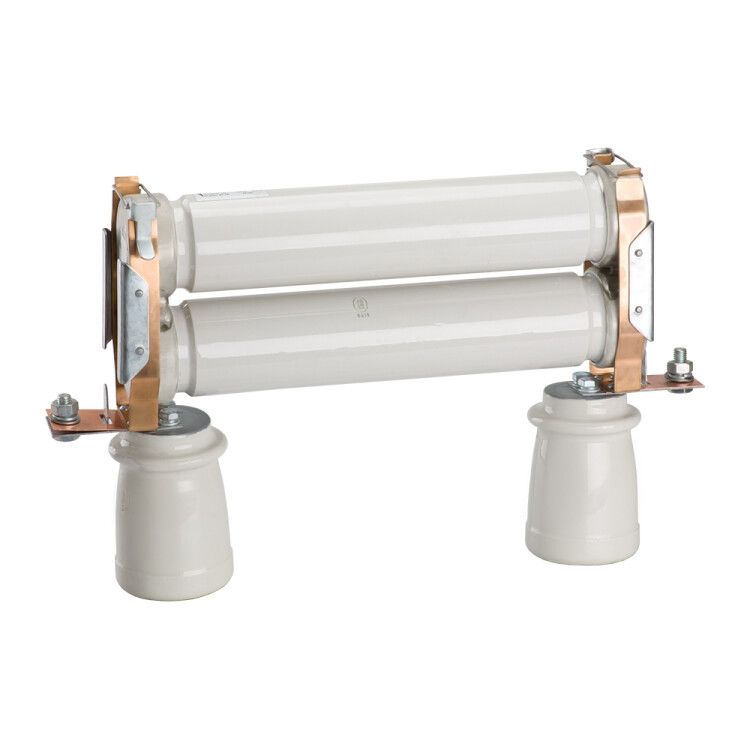

Предохранитель ПКТ 103 10кВ 100А 12.5кА У3 КЭАЗ 120515

Предохранитель ПКТ-103-10кВ-100А-12,5кА-У3 от КЭАЗ предназначен для защиты распределительных устройств высокого напряжения от перегрузок и коротких замыканий. Этот высоковольтный предохранитель применяется в сетях с напряжением 10 кВ и током до 100 А, обеспечивает надёжную работу в условиях умеренного климата У3.

Назначение и область применения

Предохранитель ПКТ-103-10кВ-100А-12,5кА-У3 используется для защиты силового оборудования в распределительных устройствах 10 кВ: трансформаторов, кабельных линий, реакторов и других элементов сети. Он работает в системах с переменным током частотой 50 Гц и рассчитан на быстрое отключение аварийных токов до 12,5 кА. Применяется в энергообъектах, промышленных предприятиях и объектах ЖКХ, где требуется надёжная защита от сверхтоков.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который предохранитель выдерживает длительно без срабатывания;
• Номинальное напряжение: 10 кВ - максимальное рабочее напряжение сети, для которой предназначен предохранитель;
• Предельная отключающая способность: 12,5 кА - наибольший ток короткого замыкания, который предохранитель способен безопасно прервать;
• Тип тока: переменный (AC), 50 Гц - совместим с сетями стандарта России и стран СНГ;
• Климатическое исполнение: У3 - допустимый диапазон температур от –45 C до +40 C, умеренно холодный и влажный климат;
• Степень защиты: IP00 - нет внешней защиты корпуса; требует установки в закрытом оборудовании или камере;
• Количество полюсов: 1 - однополюсный, предназначен для однофазной защиты в трёхфазных системах;
• Диаметр: 72 мм - габаритный размер для правильного подбора места монтажа;
• Категория применения: gL/gG - универсальный тип, защищающий как кабели, так и оборудование от перегрузок и КЗ;
• Метод установки: на аппарат - фиксируется механически в специальном держателе внутри ячейки КРУ или другого аппарата;
• Нормативные документы: ГОСТ 2213-79, ТУ3414-016-05755766-2006 - соответствуют требованиям государственных и отраслевых стандартов РФ.

Совместимость и монтаж

Предохранитель ПКТ-103-10кВ-100А-12,5кА-У3 устанавливается исключительно в специально предназначенные держатели типа “на аппарат” - такие же, что используются для всей серии ПКТ. Диаметр 72 мм определяет посадочные размеры контактов и изоляционных колец. Для замены необходимо использовать тот же тип держателя, совместимый с изделиями серии ПКТ. Монтаж выполняют только после полного отключения питания и заземления цепи. Недопустимо использование адаптеров или переходников - они нарушают тепловой режим и снижают надёжность отключения.

Безопасность и стандарты

Изделие соответствует ГОСТ 2213-79 и собственным техническим условиям завода КЭАЗ. Предохранители проходят сертификацию на соответствие требованиям безопасности при работе в высоковольтных сетях. Однако степень защиты IP00 означает, что все части находятся под напряжением и доступны при открывании корпуса - поэтому работа возможна только в полностью герметичных и заблокированных ячейках КРУ. Персонал обязан иметь группу по электробезопасности не ниже III.

Преимущества

• Высокая отключающая способность - 12,5 кА позволяет уверенно работать даже в мощных распределительных сетях;
• Подтверждённая долговечность - технология производства КЭАЗ гарантирует стабильную работу в течение всего срока службы;
• Широко распространённая совместимость - держатели и комплектующие серии ПКТ легко найти на рынке;
• Чёткая классификация категории gL/gG - одинаково хорошо защищает как кабели, так и трансформаторы;
• Устойчивость к широкому диапазону температур - работает при минус 45 C, что важно для регионов с суровым климатом.

Ограничения применения

• Не для постоянного тока (DC) - только для AC 50 Гц;
• IP00 - нельзя применять вне закрытых камер или шкафов, открытая установка запрещена;
• Не рекомендован для защиты чувствительной электроники - предназначен для массовой нагрузки, а не для точной защиты автоматики;
• Требуется обязательная проверка состояния держателя перед каждой заменой - поврежденные контактные поверхности снижают срок службы предохранителя;
• Не подлежит ремонту - после срабатывания заменяется полностью.

Примеры использования

• Защита масляных трансформаторов 10/0,4 кВ в подстанциях;
• Автоматическая защита кабельных ответвлений от КРУ-10 кВ;
• Функциональная часть ячеек КРУ-10 кВ в жилых комплексах и промзонах;
• Щитовые помещения на промышленных предприятиях с высокими токами КЗ.

Практические советы

• Выбирая предохранитель ПКТ-103-10кВ-100А-12,5кА-У3, всегда сверьте номинальный ток и отключающую способность с расчетными значениями вашей сети - переоценка тока может привести к невыполнению функции защиты;
• Проверьте наличие оригинальных держателей от КЭАЗ - аналоги часто имеют отличия в глубине посадки или материале контактов;
• При замене используйте средства индивидуальной защиты и следите за целостностью изоляции держателя - микротрещины вызывают пробои;
• Не смешивайте предохранители разных серий (например, ПКТ и ПТ) в одном держателе - различаются габариты и тепловые характеристики;
• Храните резервные экземпляры в сухом месте, избегая воздействия влаги и химических веществ - даже неработающие предохранители теряют прочность при повышенной влажности.
