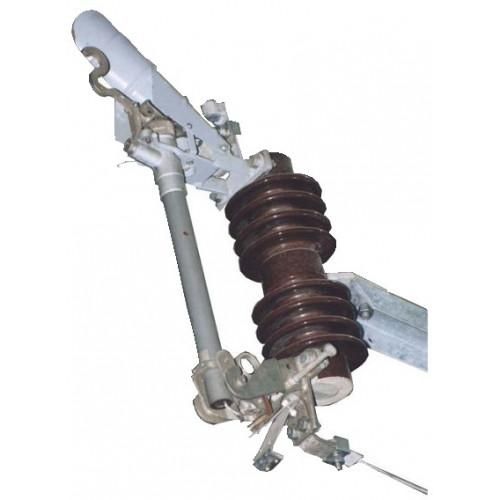

Предохранитель-разъединитель ПРВТ-1-10.II-31.5К-6.3 У1 (1 полюс) Электрофарфор ЦБ-00001599

Предохранитель-разъединитель ПРВТ-1-10.II-31.5К-6.3 У1 (1 полюс) Электрофарфор - устройство для защиты и коммутации высоковольтных сетей до 10 кВ, сочетающее функции автоматического отключения при перегрузке и визуальное отключение цепи. Применяется в распределительных устройствах подстанций, на воздушных линиях и узлах питания оборудования.

Назначение и область применения

ПРВТ-1-10.II-31.5К-6.3 У1 Электрофарфор используется для безопасного отключения участков электросети при плановых работах, аварийных ситуациях или замене предохранителей. Обеспечивает видимый разрыв цепи - важное условие для безопасности персонала при обслуживании. Подходит для установки на опорах ВЛ-10 кВ, внутри КРУ, а также в компактных подстанциях. Номинальный ток 31,5 А позволяет защищать силовые трансформаторы, кабельные линии и другую среднегрузовую аппаратуру.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях 6–10 кВ;
• Номинальный ток: 31,5 А - максимальный рабочий ток, при котором сохраняется надёжная работа;
• Тип разъединителя: подвесной - монтируется на опорах или кронштейнах без необходимости в корпусе;
• Метод разъединения: видимый разрыв цепи - обеспечивает наглядную проверку отключённого состояния;
• Изоляционный материал: фарфор - устойчив к атмосферным воздействиям, механическим нагрузкам и загрязнению;
• Количество полюсов: один - предназначен для однофазного подключения или как часть трёхполюсной сборки;
• Климатическое исполнение: У1 - работает при температуре от −40 C до +40 C, в условиях умеренного климата.

Совместимость и монтаж

ПРВТ-1-10.II-31.5К-6.3 У1 Электрофарфор совместим с предохранителями типа ПКТ-10/31,5 и аналогичными изделиями, соответствующими ГОСТ 18157. Монтаж выполняется на металлическом кронштейне или штанге через верхние крепёжные отверстия. Для правильной работы необходимо соблюдать посадочные габариты: диаметр крепления - 60 мм, расстояние между точками крепления - 180 мм. Не допускается установка в местах с постоянным контактом с водой или агрессивными химикатами. После монтажа требуется проверить свободное перемещение рычага и плотность контактов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ 18157-2001 «Разъединители переменного тока напряжением свыше 1000 В». Конструкция исключает самопроизвольное включение благодаря механической блокировке положений «включено» и «выключено». Фарфоровая изоляция обеспечивает высокую электрическую прочность и долговечность даже при повышенной запылённости. Все элементы проходят контроль на пробой и механическую выдержку перед выпуском.

Преимущества

• Высокая надёжность фарфоровой изоляции - не требует обслуживания в течение всего срока службы;
• Чёткий визуальный сигнал отключения - снижает риск случайного включения при ремонте;
• Простая конструкция - минимум движущихся частей, что повышает отказоустойчивость;
• Стандартные габариты - легко заменяется на существующих объектах без доработки креплений.

Ограничения применения

• Не предназначена для частых операций включения/отключения - не является нагрузкодержащим выключателем;
• Запрещается использовать в помещениях с высокой влажностью (>95%) или в зонах с химически активной средой;
• Не рекомендуется применять при температурах ниже −40 C без специальных мер защиты;
• Не подходит для систем с импульсными перегрузками выше 31,5 А - требуются дополнительные средства защиты.

Примеры использования

• Защита трансформатора 10/0,4 кВ на подстанции 6–10 кВ;
• Отключение секции воздушной линии для замены кабеля;
• Комбинированная система с предохранителем на распределительном пункте;
• Аварийное отключение в случае перегрева или короткого замыкания на линии.

Практические советы

• Перед установкой проверьте целостность фарфорового изолятора - трещины недопустимы;
• При монтаже используйте изолирующие штанги и средства индивидуальной защиты - работа ведётся под напряжением!
• Проверяйте контактные группы ежегодно - окисление может вызвать перегрев;
• При замене предохранителя всегда отключайте ПРВТ-1-10.II-31.5К-6.3 У1 Электрофарфор и убедитесь в наличии видимого разрыва;
• Для многополюсных систем применяйте три однополюсных устройства с жёсткой синхронизацией.
