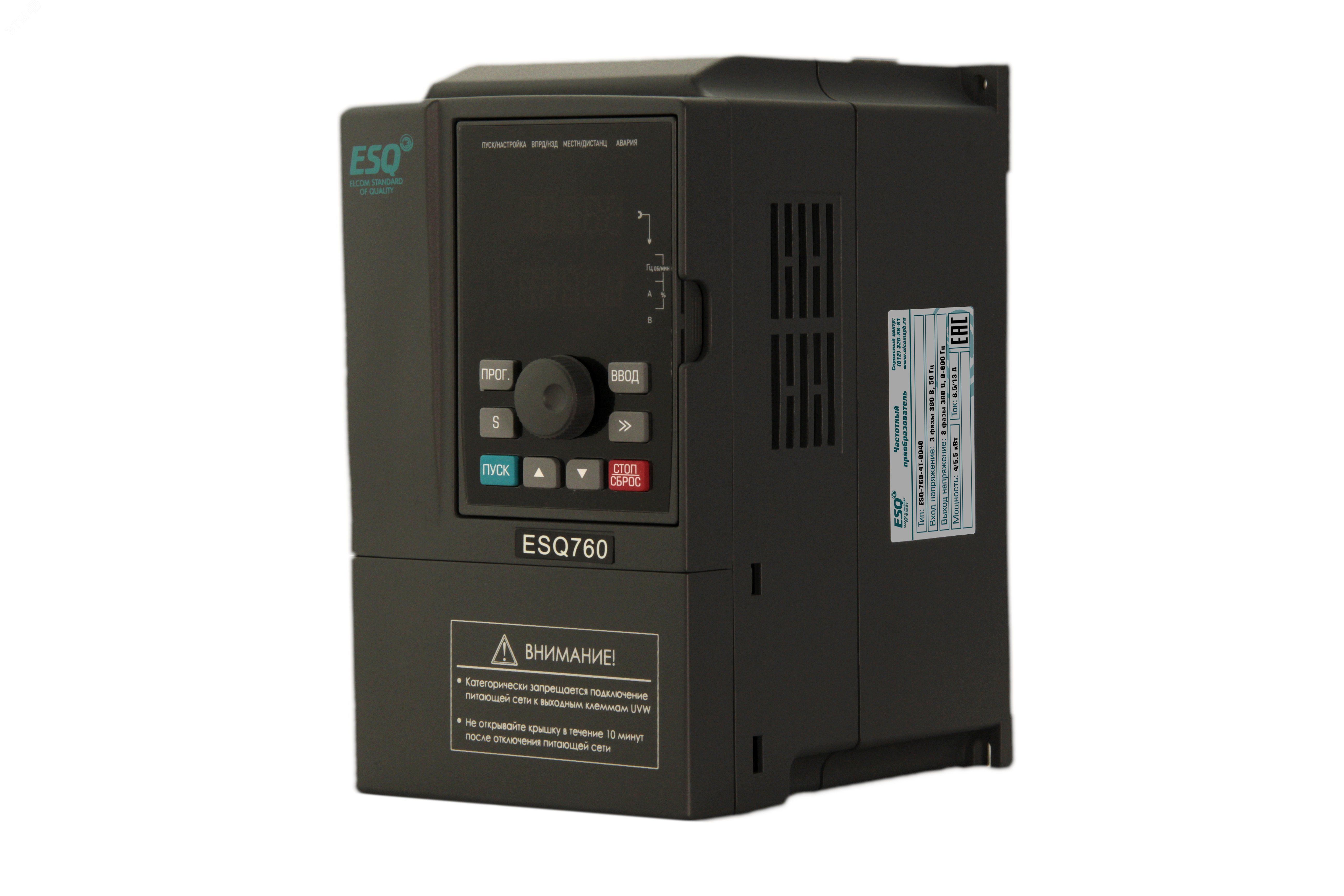

Преобразователь частотный ESQ-760-4T-0040 4/5.5кВт 380В ESQ 08.04.000645 ОРЛАН

Преобразователь частотный 4/5.5кВт 380В ESQ-760-4T-0040 предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Этот преобразователь частотный 4/5.5кВт 380В ESQ-760-4T-0040 от бренда ESQ (ЭЛКОМ) подходит для промышленного оборудования с напряжением питания 380 В.

Назначение и область применения

Преобразователь частотный 4/5.5кВт 380В ESQ-760-4T-0040 управляет скоростью вращения двигателя путём изменения частоты тока. Это позволяет точно контролировать производственные процессы, снижать энергопотребление и продлевать срок службы механизмов. Применяется на конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ и других устройствах, где требуется плавная регулировка оборотов.

Технические характеристики

• Мощность: 4 кВт (непрерывная), 5.5 кВт (кратковременная перегрузка)
• Напряжение питания: 380 В +-15%, трёхфазное, 50/60 Гц
• Выходной ток: до 10 А
• Защита корпуса: IP20 (внутренняя установка)
• Управление: V/f-регулирование, базовые функции PID
• Рабочая температура: от –10 C до +50 C
• Габариты: соответствуют стандартным размерам для устройств этой мощности

Совместимость и монтаж

Преобразователь частотный 4/5.5кВт 380В ESQ-760-4T-0040 совместим с большинством трёхфазных асинхронных двигателей мощностью до 5.5 кВт. Для подключения требуются три фазы входа (L1, L2, L3) и три выхода (U, V, W) к двигателю. Клеммы рассчитаны на провода сечением 1–4 мм2. Установка выполняется на вертикальную поверхность с обеспечением зазора минимум 100 мм сверху и снизу для вентиляции. Монтаж допускается только после полного отключения сети и проверки отсутствия напряжения.

Безопасность и стандарты

Преобразователь частотный 4/5.5кВт 380В ESQ-760-4T-0040 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Обладает встроенной защитой от перегрузки, перегрева, короткого замыкания и потери фазы. Не содержит открытых токоведущих частей при установленном крышке.

Преимущества

• Поддерживает плавный запуск - снижает ударные нагрузки на механику
• Экономит энергию за счёт адаптации мощности под реальную потребность
• Простая настройка через кнопки на лицевой панели
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей

Ограничения применения

• Не предназначен для работы во взрывоопасных средах
• Не рекомендуется использовать при температуре ниже –10 C или выше +50 C
• Не поддерживает сложные алгоритмы управления (например, векторное управление)
• Не имеет встроенного фильтра высших гармоник - при чувствительных сетях возможна необходимость внешнего подключения

Примеры использования

• Насосная станция - плавное увеличение давления при включении
• Вентиляционная система - изменение скорости в зависимости от уровня CO₂
• Конвейер в пищевой промышленности - точная скорость перемещения упаковки
• Циркулярная пилы - контроль оборотов при работе с разными материалами

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления
• Используйте кабель с экранированием между преобразователем и двигателем, чтобы избежать помех
• Убедитесь, что посадочные размеры соответствуют вашему шкафу - габариты ESQ-760-4T-0040 типичны для устройств 4–5.5 кВт
• При длительной работе на малых оборотах следите за температурой двигателя - он может недостаточно охлаждаться
• Артикул 08.04.000645 - сохраняйте его при заказе запчастей или сервисном обслуживании
