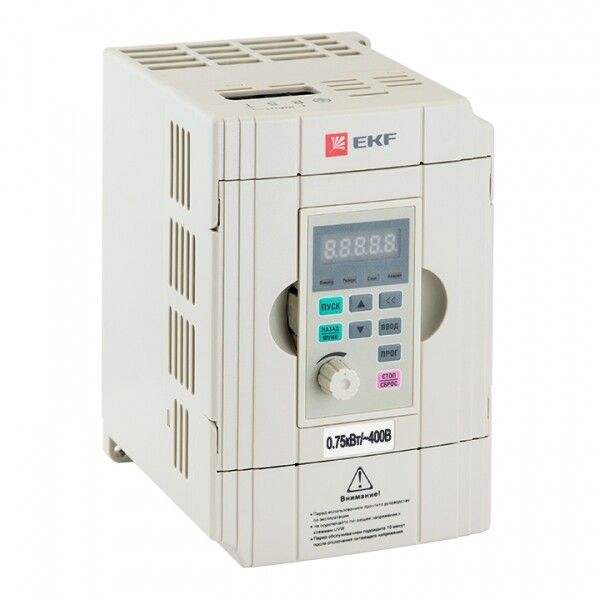

Преобразователь частоты 0,75/1,5кВт 3х400В VECTOR-100 EKF PROxima | VT100-0R7-3B

Преобразователь частоты 0,75/1,5 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель подходит для автоматизации оборудования с переменной нагрузкой, обеспечивает энергосбережение и работает в режиме рекуперации. Артикул vt100-0r7-3b относится к серии PROxima, совместимой с промышленными системами управления.

Назначение и область применения

Преобразователь частоты 0,75/1,5 кВт 3х400 В VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей в зависимости от технологических требований. Он применяется там, где нужна плавная регулировка: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Подходит для систем автоматизации, где важны стабильность работы и снижение энергопотребления.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока, три фазы
• Номинальная мощность: 0,75 кВт (для линейной нагрузки)
• Максимальная выходная мощность: до 1,5 кВт (при квадратичной нагрузке - например, вентиляторы и насосы)
• Выходной ток: 2,5 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Работа в четырёх квадрантах: да - поддерживает торможение и рекуперацию энергии
• Встроенное тормозное сопротивление - исключает необходимость внешнего модуля при торможении
• Интерфейсы: 5 цифровых входов, 2 аналоговых входа, 1 аналоговый выход, 2 цифровых выхода, 1 порт RS-485
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, не предназначена для открытого монтажа в сырых условиях
• Максимальное сечение подключаемого кабеля: 25 мм2
• Частота сети: 50/60 Гц - совместим с сетями России и Европы
• Способ задания параметров: ручной через кнопки на устройстве
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Гарантия: 3 года

Совместимость и монтаж

Преобразователь частоты 0,75/1,5 кВт 3х400 В VECTOR-100 PROxima монтируется на DIN-рейку или внутрь шкафа управления благодаря типу “монтажная плата”. Для установки требуется свободное пространство вокруг устройства для теплоотвода. Кабели подключаются к клеммам с максимальным сечением 25 мм2. Все соединения должны выполняться с соблюдением полярности и изоляции. Интерфейс RS-485 позволяет подключить устройство к системам SCADA или PLC. Наличие аналоговых и цифровых входов/выходов обеспечивает гибкую интеграцию в существующие системы управления.

Безопасность и стандарты

Преобразователь соответствует требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования). Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от воды и пыли - поэтому монтаж возможен только внутри закрытых щитов. Работа в четырёх квадрантах требует правильного заземления и учёта обратного потока энергии при торможении.

Преимущества

• Экономия энергии до 30% и более за счёт адаптивного регулирования скорости двигателя
• Встроенное тормозное сопротивление - снижает стоимость и сложность системы
• Поддержка рекуперации - позволяет возвращать энергию в сеть при торможении
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач
• Гибкая система ввода/вывода - легко интегрируется в автоматические системы
• Долгий срок гарантии - 36 месяцев

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для взрывоопасных сред - отсутствует сертификат ATEX
• Работает только с трёхфазными асинхронными двигателями - не совместим с однофазными или синхронными моторами
• Ручное задание параметров требует доступа к устройству - удалённая настройка возможна только через RS-485 и стороннее ПО
• Мощность 0,75 кВт - недостаточна для приводов выше 1,5 кВт даже при квадратичной нагрузке

Примеры использования

• Вентиляционная система: плавное изменение оборотов в зависимости от температуры воздуха
• Насосная станция: регулировка давления в трубопроводе без перепадов
• Конвейерная лента: точная скорость перемещения товаров на производстве
• Центробежный компрессор: снижение пусковых токов и продление срока службы
• Фрезерный станок: изменение скорости вращения шпинделя по программе

Практические советы

• Выбирая преобразователь частоты 0,75/1,5 кВт 3х400 В VECTOR-100 PROxima, проверьте соответствие номинала двигателя: он не должен превышать 0,75 кВт при постоянной нагрузке или 1,5 кВт при квадратичной (например, вентиляторы)
• Для надёжной работы обеспечьте вентиляцию вокруг устройства - нагрев может вызвать аварийную остановку
• При использовании RS-485 используйте экранированный кабель и правильно завершите шину терминаторами
• При торможении с большой инерцией убедитесь, что встроенного сопротивления хватает - иначе потребуется внешний модуль
• Артикул vt100-0r7-3b - единственный вариант этой модели; другие артикулы серии Vector имеют другую мощность
