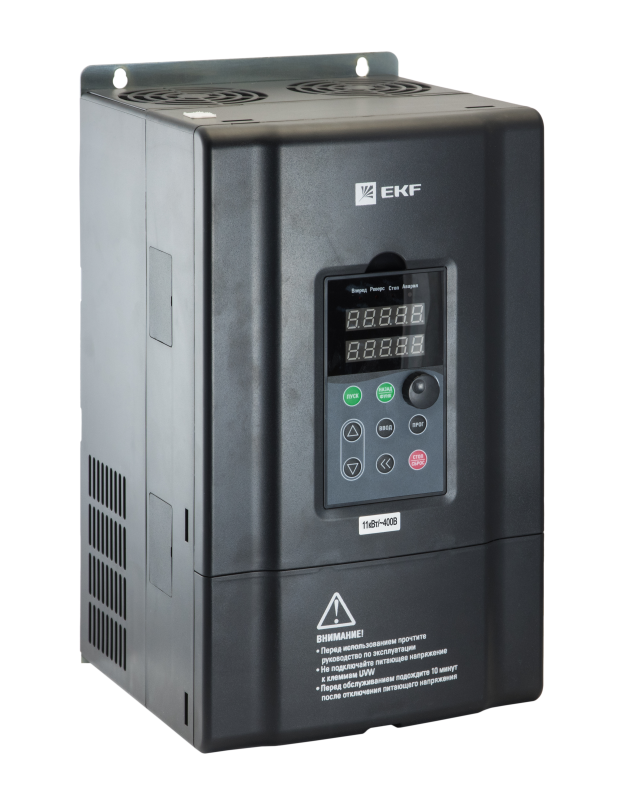

Преобразователь частоты 30/37кВт 3х400В с торм. модулем VECTOR-100 PROxima | VT100-030-3B EKF

Преобразователь частоты 30/37 кВт 3х400 В с тормозным модулем VECTOR-100 PROxima EKF предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель с тормозным модулем позволяет эффективно тормозить нагрузку и возвращать энергию в сеть, что особенно важно при частых циклах ускорения и замедления. Артикул vt100-030-3b относится к серии PROxima от EKF и рассчитан на работу с двигателями мощностью до 37 кВт.

Назначение и область применения

Преобразователь частоты VECTOR-100 PROxima EKF используется для точного управления скоростью вращения электродвигателей в ответ на изменения нагрузки, температуры или других параметров процесса. Подходит для автоматизации оборудования, где важна энергоэффективность и плавное управление: насосы, вентиляторы, конвейеры, компрессоры, подъёмники, станки с ЧПУ. Наличие тормозного модуля делает его идеальным для применений с инерционными нагрузками - например, когда двигатель часто останавливается или меняет направление вращения.

Технические характеристики

• Номинальная мощность двигателя: 37 кВт (максимальная - 30–37 кВт в соответствии с названием)
• Сетевое напряжение: 340–460 В переменного тока, три фазы
• Выходное напряжение: до 400 В
• Номинальный выходной ток: 60 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Допустимые колебания сети: +-15% по напряжению и частоте - устойчив к перепадам в слабых сетях
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, требует установки в шкаф
• Цифровые входы: 5 - для сигналов старта, останова, переключения скоростей
• Цифровые выходы: 4 - для сигнализации состояния, аварий, готовности
• Аналоговые входы/выходы: 2 входа / 2 выхода - для подключения датчиков давления, температуры, обратной связи
• Интерфейс связи: MODBUS RTU - возможность интеграции в системы автоматизации через RS-485
• Работа в четырёх квадрантах - поддерживает движение в обоих направлениях и рекуперацию энергии при торможении
• Тип преобразования: с непосредственной связью - без промежуточного звена постоянного тока, повышает КПД
• Блок управления: встроенный - программируемые алгоритмы, настройка через кнопки и меню на устройстве

Совместимость и монтаж

VECTOR-100 PROxima EKF (артикул vt100-030-3b) совместим с большинством трёхфазных асинхронных двигателей мощностью до 37 кВт. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за степени защиты IP20. Подключение питания - к клеммам L1/L2/L3/N; выводы U/V/W - к двигателю. Тормозной модуль подключается параллельно к шине постоянного тока внутри устройства - внешний тормозной резистор необходимо выбрать по мощности и сопротивлению согласно руководству. Кабели управления - экранированные, с заземлением экрана. Минимальное расстояние между устройствами - 10 см для теплоотвода.

Безопасность и стандарты

Преобразователь частоты VECTOR-100 PROxima EKF соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована аппаратно и программно. Устройство не предназначено для работы во взрывоопасных средах. Не допускается использование вне помещений без дополнительной герметизации корпуса.

Преимущества

• Экономия энергии до 30% и более за счёт точного соответствия скорости реальной нагрузке
• Рекуперация энергии при торможении - снижает затраты на электроэнергию и уменьшает тепловую нагрузку
• Гибкая настройка через 5 цифровых и 2 аналоговых каналов - легко адаптируется под любую задачу
• Поддержка MODBUS - простая интеграция в SCADA и PLC-системы
• Широкий диапазон входного напряжения (+/-15%) - надёжная работа даже при нестабильном питании
• Высокая максимальная частота (600 Гц) - подходит для высокоскоростных приводов (шлифовальные машины, центрифуги)

Ограничения применения

• Не работает без установки в электрощит - степень защиты IP20 исключает открытый монтаж
• Требуется обязательное подключение тормозного резистора при активном торможении - иначе возможен отказ по перенапряжению
• Не подходит для однофазных сетей - только трёхфазное питание 340–460 В
• Максимальная частота 600 Гц недостаточна для некоторых специализированных приводов (например, сверлильные шпиндели выше 100 тыс. об/мин)
• Отсутствие Ethernet или Profibus - нельзя использовать в современных промышленных сетях без дополнительного шлюза

Примеры использования

• Вентиляционная система: изменение оборотов вентилятора в зависимости от температуры воздуха
• Ленточный конвейер: плавный запуск и остановка для предотвращения проскальзывания груза
• Насосная станция: поддержание постоянного давления в трубопроводе путём регулирования частоты насоса
• Подъёмник с противовесом: торможение с рекуперацией энергии при опускании груза
• Фрезерный станок: быстрое изменение скорости шпинделя при смене инструмента

Практические советы

• Перед первым запуском проверьте правильность подключения тормозного резистора - неверный выбор вызывает аварийную остановку
• Настройте параметры ускорения и замедления - слишком резкие переходы увеличивают механический износ
• Используйте входы DI1-DI5 для функций “Запуск”, “Стоп”, “Реверс” и “Выбор скорости” - так проще всего организовать пульт управления
• При использовании MODBUS - задавайте адрес устройства (по умолчанию 1) и скорость передачи (9600 бод) одинаково на всех узлах сети
• Не забывайте о периодической очистке воздушных фильтров в щите - пыль снижает эффективность охлаждения
• Для длительной работы на малой частоте (<10 Гц) используйте отдельный вентилятор охлаждения двигателя - внутреннее охлаждение становится недостаточным
