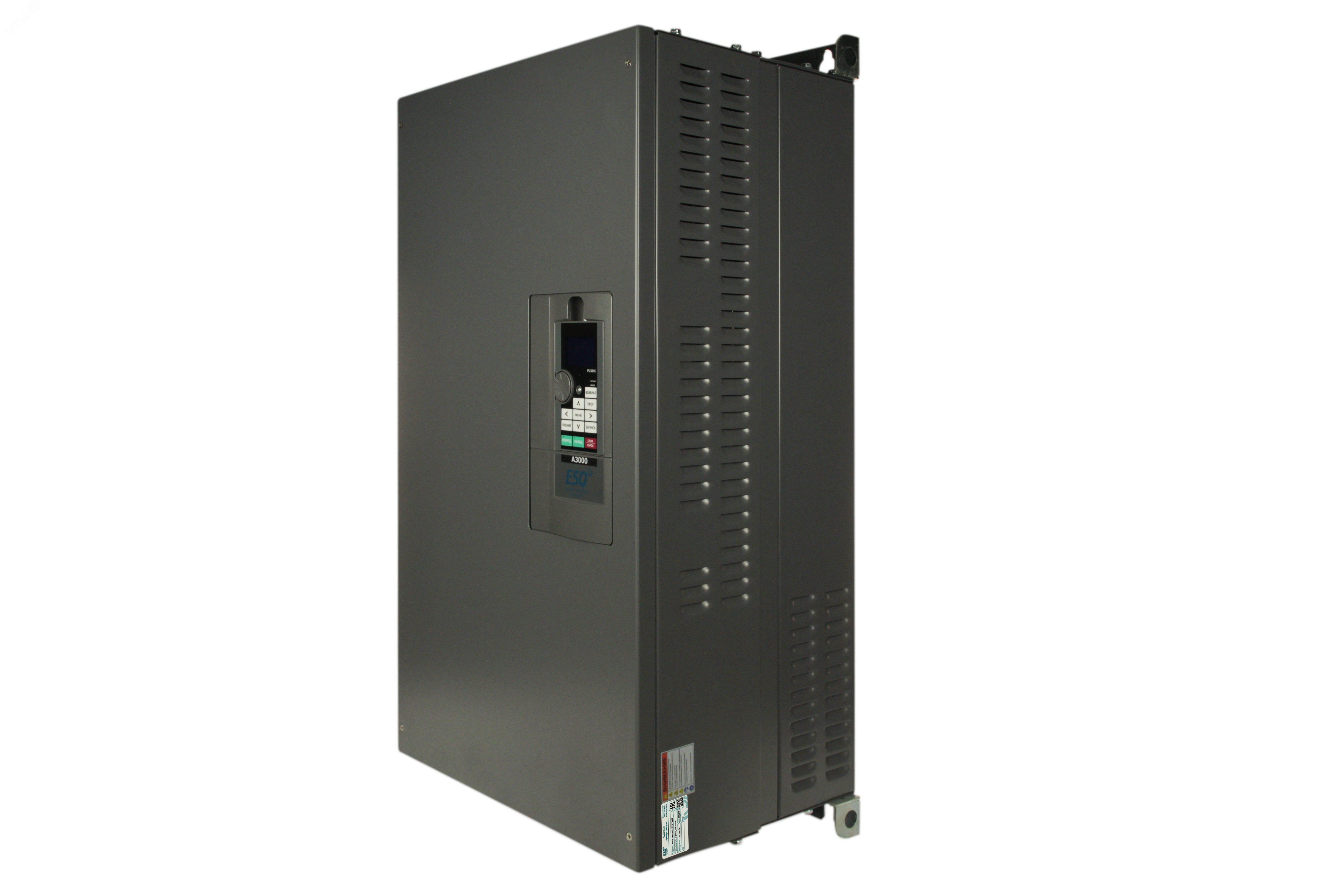

Преобразователь частоты ESQ-A3000-043-132K/160KF 132/160кВт 380-480В ESQ 08.04.000867 ОРЛАН

Преобразователь частоты ESQ A3000-043-132K/160KF 132/160кВт 380-480В предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Мощный и надёжный, он обеспечивает точное управление нагрузкой на двигатели до 160 кВт при напряжении 380–480 В.

Назначение и область применения

Преобразователь частоты ESQ A3000-043-132K/160KF 132/160кВт 380-480В используется для управления скоростью вращения электродвигателей переменного тока. Применяется там, где требуется плавный запуск, экономия энергии или точная регулировка оборотов - например, на насосных станциях, вентиляционных системах, конвейерах, компрессорах и других механизмах с изменяющейся нагрузкой.

Технические характеристики

• Мощность: 132 кВт (номинальная), 160 кВт (перегрузочная)
• Напряжение питания: 380–480 В, трёхфазное
• Выходной ток: рассчитан на работу с двигателями до 160 кВт
• Частота выходного сигнала: 0–400 Гц (регулируемая)
• Защита корпуса: IP20 (для установки внутри шкафа)
• Управление: V/f и DTC (векторное управление)
• Рабочая температура: от –10C до +50C

Совместимость и монтаж

Преобразователь частоты ESQ A3000-043-132K/160KF 132/160кВт 380-480В совместим с большинством трёхфазных асинхронных двигателей мощностью до 160 кВт. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за высокой тепловыделения. Подключение выполняется через силовые клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно соблюдайте полярность и используйте кабель сечением, соответствующим току двигателя. Кабели управления подключаются к терминалам для аналоговых входов/выходов и дискретных сигналов - рекомендовано экранирование для снижения помех.

Безопасность и стандарты

Преобразователь частоты ESQ A3000-043-132K/160KF 132/160кВт 380-480В соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Встроенная защита от перегрузки, перепадов напряжения, короткого замыкания и перегрева. Установка должна проводиться квалифицированным персоналом с соблюдением правил электроустановок (ПУЭ).

Преимущества

• Поддержка перегрузки до 160 кВт позволяет использовать устройство с запасом по мощности
• Гибкая система управления (V/f и DTC) адаптируется под разные типы нагрузок
• Стандартные интерфейсы для подключения PLC и датчиков
• Интегрированные фильтры снижают уровень гармоник в сети
• Простая настройка через кнопки на лицевой панели

Ограничения применения

• Не предназначен для работы вне закрытых щитов - класс защиты IP20 исключает использование во влажной или пыльной среде без дополнительной защиты
• Требуется охлаждение: при работе на пределе мощности необходима вентиляция или кондиционирование помещения
• Не подходит для однофазных сетей - требует трёхфазного питания 380–480 В
• Не имеет встроенной функции автономного резервирования - для бесперебойной работы нужен внешний источник питания

Примеры использования

• Насосная станция водоснабжения - плавное регулирование давления
• Конвейерная линия - изменение скорости в зависимости от потока материалов
• Вентиляторы крупных цехов - энергосбережение за счёт снижения оборотов при малой нагрузке
• Компрессоры воздуха - автоматическое поддержание заданного давления

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети и параметров двигателя - неверная настройка вызывает перегрев преобразователя
• Используйте входной реактор, если питание от слабой сети - это уменьшит импульсные помехи
• Настройте время разгона и торможения - слишком быстрый старт может вызвать скачки тока
• Обеспечьте доступ к устройству для обслуживания - модульный дизайн позволяет менять платы без демонтажа всего устройства
• Зарегистрируйте серийный номер - гарантия действует при наличии документации от производителя
