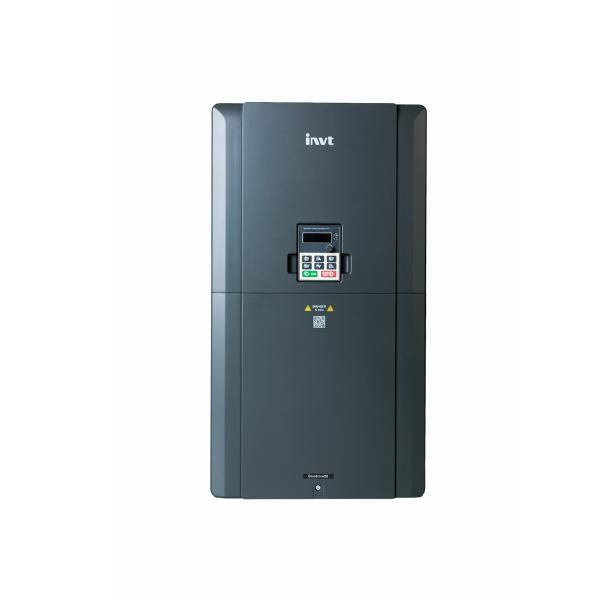

Преобразователь частоты GD20-055G-4 55 кВт 380 В INVT 90001-01320

Преобразователь частоты 55 кВт 380В GD20-055G-4 INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя напряжением 380 В. Этот преобразователь частоты обеспечивает точный контроль над мощностью и энергоэффективность в промышленных системах, где требуется плавная настройка оборотов.

Назначение и область применения

Преобразователь частоты 55 кВт 380В GD20-055G-4 INVT используется для управления электродвигателями в системах, требующих изменения скорости вращения. Подходит для насосов, вентиляторов, компрессоров, конвейеров, транспортеров и других механизмов с переменной нагрузкой. Применяется в пищевой, химической, металлургической и логистической отраслях.

Технические характеристики

• Мощность: 55 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F и векторное управление
• Степень защиты: IP20 (внутренняя установка, без защиты от воды и пыли)
• Рабочая температура: от –10 C до +50 C
• Перегрузочная способность: 120 % на 60 секунд

Совместимость и монтаж

Преобразователь частоты 55 кВт 380В GD20-055G-4 INVT совместим с трёхфазными асинхронными двигателями мощностью до 55 кВт. Для подключения необходимы три фазы входного напряжения и три выходных провода к двигателю. Установка выполняется на вертикальную поверхность в закрытом щите. Обязательно соблюдайте посадочные размеры и зазоры вокруг корпуса для теплоотвода. Клеммы для подключения - винтовые, рассчитаны на медные жилы сечением до 25 мм2.

Безопасность и стандарты

Преобразователь частоты 55 кВт 380В GD20-055G-4 INVT соответствует требованиям международных стандартов IEC/EN 61800-5-1 и IEC/EN 61800-3. Встроенная защита от перегрузки, перенапряжения, недонапряжения, перегрева и короткого замыкания. Наличие функции аварийной остановки по сигналу внешнего контакта.

Преимущества

• Энергосбережение за счёт снижения потребления при низкой нагрузке
• Плавный пуск и остановка - исключает гидроудары и механический износ
• Устойчивая работа при колебаниях сети благодаря широкому допуску входного напряжения
• Интегрированный PID-регулятор для автоматического поддержания заданного параметра (давления, уровня, расхода)
• Простой интерфейс управления через кнопки на лицевой панели

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Запрещено использование вне диапазона температур –10…+50 C
• Не рекомендуется применять с однофазными двигателями или синхронными машинами без предварительной проверки совместимости
• Требуется обязательное заземление - отсутствие заземляющего провода выводит устройство из гарантии

Примеры использования

• Вентиляционная система цеха - преобразователь частоты 55 кВт 380В GD20-055G-4 INVT позволяет снижать скорость вентилятора ночью, экономя электроэнергию
• Линия розлива жидкостей - плавное изменение скорости насоса устраняет переполнение и гидравлические удары
• Конвейер в логистическом комплексе - регулирование скорости движения по графику доставки без остановок

Практические советы

• Выбирайте преобразователь частоты 55 кВт 380В GD20-055G-4 INVT с запасом по мощности, если двигатель часто работает на пределе - это продлит срок службы
• Обязательно используйте входной реактор и выходной dV/dt-фильтр при длинных кабельных линиях (>50 м) - это защитит двигатель от импульсных перенапряжений
• Настройте параметры ускорения и замедления - слишком быстрый пуск вызывает скачки тока, слишком медленный - снижает производительность
• Проверьте правильность подключения фаз - неверная последовательность может привести к вращению двигателя в обратном направлении
• Регулярно очищайте радиатор от пыли - забитый теплообменник - основная причина отказов в условиях производства
