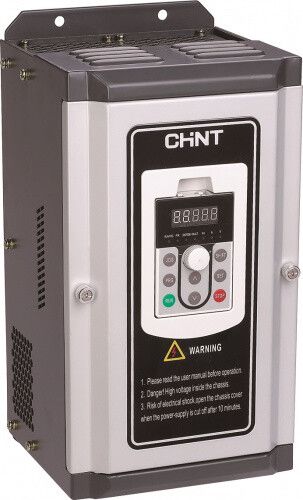

Преобразователь частоты NVF2G-11/TS4 11кВт 380В 3Ф CHINT 639015

Преобразователь частоты NVF2G-11/TS4 от CHINT - это устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 11 кВт. Он предназначен для промышленного оборудования и коммерческих систем, обеспечивает стабильную работу при перегрузках до 150%, имеет встроенный тормозной модуль и поддержку Modbus для интеграции в автоматизированные системы.

Назначение и область применения

Преобразователь частоты NVF2G-11/TS4 управляет скоростью вращения электродвигателей, позволяя точно контролировать производственные процессы. Подходит для оборудования с постоянным моментом нагрузки - конвейеры, дробилки, пилы, насосы, вентиляторы, компрессоры. Также эффективен в системах вентиляции, кондиционирования и других задачах, где требуется экономичное регулирование мощности.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 11 кВт
• Номинальный выходной ток: 25 А
• Максимальная выходная частота: 400 Гц
• Работает с сетью 50/60 Гц
• Перегрузочная способность: 150% от номинала до 60 секунд
• Пусковой крутящий момент: до 150% номинального при 0,5 Гц
• Степень защиты: IP21 - защищён от крупных частиц пыли и капель воды сверху
• Управление: четырёхквадрантное - позволяет работать в режимах движения и торможения в обоих направлениях
• Аналоговые входы: 2 шт. (например, для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 6 шт. (для команд запуск/останов, изменение скорости и др.)
• Аналоговые выходы: 2 шт. (для передачи информации о состоянии устройства)
• Цифровые выходы: 4 шт. (сигналы аварии, готовности, работы)
• Интерфейс RS-485: 1 шт. - для связи с PLC и SCADA через Modbus RTU
• Встроенное тормозное сопротивление - снижает потребность во внешних элементах
• Встроенный ПИД-регулятор - для замкнутых систем контроля давления, температуры, уровня
• Допуск по несимметрии сети: +-15% по напряжению и частоте - работает при колебаниях в сети

Совместимость и монтаж

Преобразователь частоты NVF2G-11/TS4 совместим с большинством трёхфазных асинхронных двигателей до 11 кВт. Для подключения требуются: трёхфазный ввод 380 В, двигатель с соответствующими параметрами, заземление. Клеммы для силовой цепи и управления расположены доступно. Монтаж допускается в щите с минимальным свободным пространством вокруг для теплоотвода. Устройство не требует внешнего тормозного резистора благодаря встроенному сопротивлению. Обязательно соблюдать рекомендованную длину кабелей между преобразователем и двигателем - не более 100 метров без фильтров.

Безопасность и стандарты

Преобразователь частоты NVF2G-11/TS4 соответствует требованиям безопасности IEC/EN 61800-5-1. Защита IP21 предотвращает попадание крупных предметов и вертикально падающих капель воды. Наличие встроенного тормозного сопротивления исключает риск перенапряжений на шине постоянного тока. Автоматическая защита от перегрева, перегрузки, короткого замыкания и потери фазы повышает безопасность эксплуатации.

Преимущества

• Высокий пусковой момент - позволяет запускать тяжёлые механизмы без дополнительных устройств
• Встроенное тормозное сопротивление - снижает стоимость и сложность установки
• Поддержка Modbus - легко интегрируется в современные системы автоматизации
• ПИД-регулятор - упрощает настройку замкнутых контуров управления
• Гибкость программирования - множество параметров для адаптации под конкретную нагрузку
• Устойчивость к скачкам напряжения и частоты - работает даже в условиях нестабильной сети

Ограничения применения

• Не подходит для однофазных сетей - требует трёхфазное питание 380 В
• Защита IP21 не обеспечивает пылевлагозащиту в сырых или грязных средах - не использовать вне закрытых щитов
• Максимальная частота 400 Гц - недостаточно для высокоскоростных шпинделях (>10 000 об/мин) некоторых станков
• Нет встроенного Ethernet или Profibus - для сложных сетей потребуется дополнительный шлюз
• Не предназначен для длительной работы на 150% перегрузке - только кратковременно

Примеры использования

• Конвейерная линия в пищевой промышленности - плавный пуск и остановка, снижение износа ремней
• Насосная станция водоснабжения - автоматическое поддержание давления с помощью ПИД-регулятора
• Вентилятор вытяжной системы - энергосбережение при снижении нагрузки ночью
• Дробилка сырья - высокий пусковой момент позволяет запускать оборудование при полной загрузке
• Ленточная пила - точная регулировка скорости реза под материал

Практические советы

• Выбирая преобразователь частоты NVF2G-11/TS4, проверьте соответствие номинального тока двигателя (не более 25 А)
• Для долгой службы используйте фильтры на входе, если сеть часто содержит помехи
• Настройте ПИД-регулятор только после определения целевых параметров (давление, уровень, скорость)
• При использовании длинных кабелей к двигателю (более 50 м) установите dV/dt-фильтр
• Запрещено подключать к выходу преобразователя конденсаторы - вызывают отказы
• При первом запуске выполните автонастройку двигателя (если есть возможность) - повысит точность управления
• Регулярно проверяйте состояние радиатора и вентилятора - перегрев - основная причина отказов
