Преобразователь частоты PRO-Drive PD-500-E88-1K5-43-B-EC |PD-500-E88-1K5-43-B-EC|EKF

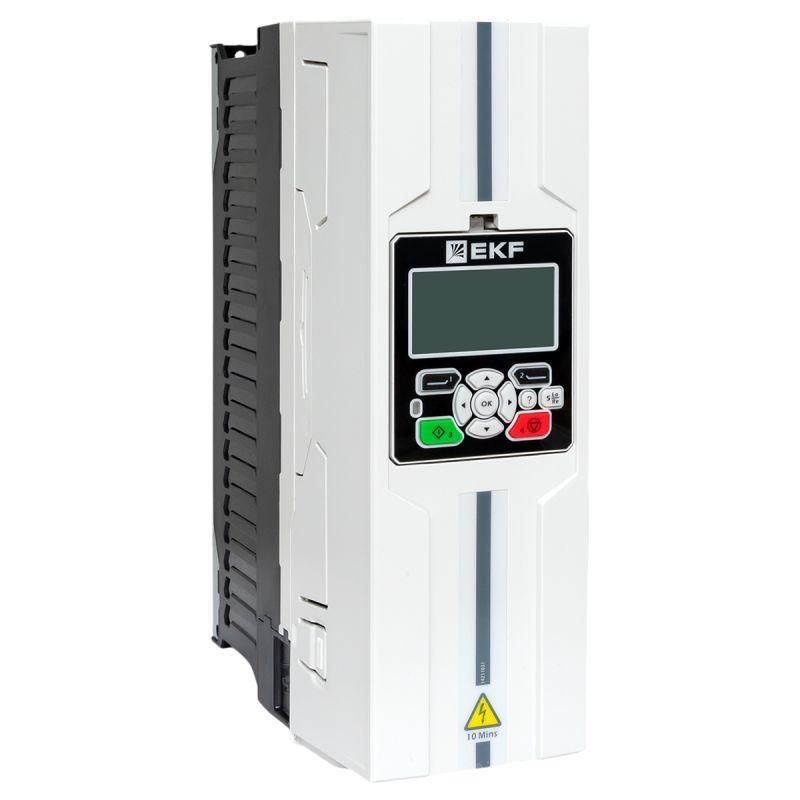

Преобразователь частоты EKF модели PD-500-E88-1K5-43-B-EC позволяет точно регулировать скорость вращения трёхфазных электродвигателей мощностью до 1,5 кВт, что делает его надёжным решением для автоматизации промышленного оборудования. Этот преобразователь работает от сети 380 В, поддерживает модульную связь через Modbus и имеет компактный корпус с защитой IP40.

Назначение и область применения

Преобразователь частоты EKF используется для управления скоростью и моментом трёхфазных асинхронных двигателей. Он применяется там, где требуется плавный запуск, стабильная работа под нагрузкой или энергосбережение - например, на насосах, вентиляторах, конвейерах, компрессорах и станках с ЧПУ.

Технические характеристики

• Работает от трёхфазной сети 360–490 В, частотой 50/60 Гц
• Выходная мощность - до 1,5 кВт
• Максимальная выходная частота - 500 Гц (для высокоскоростных задач)
• Максимальное выходное напряжение - 400 В
• Тип преобразования - непосредственный (без промежуточного звена постоянного тока)
• Защита корпуса - IP40 (защита от предметов больше 1 мм, но не от воды)
• Цифровые входы - 6 шт. (для сигналов старта, останова, переключения режимов)
• Цифровые выходы - 5 шт. (можно использовать для сигнализации состояния)
• Аналоговые входы - 3, аналоговые выходы - 2 (для подключения датчиков и передачи значений)
• Один порт RS-485 с поддержкой протокола Modbus RTU
• Интерфейсы: есть (включают кнопки на панели и возможность подключения к ПЛК)

Совместимость и монтаж

Преобразователь частоты EKF совместим с большинством трёхфазных асинхронных двигателей мощностью до 1,5 кВт. Для подключения требуются три фазы питания и три провода к двигателю. Клеммы рассчитаны на медные жилы сечением до 4 мм2. Монтаж выполняется на вертикальной поверхности с соблюдением минимальных зазоров вокруг устройства - не менее 50 мм с боков и сверху для вентиляции. Устройство не требует специальных креплений, но рекомендуется устанавливать его в закрытом щите с хорошим воздушным потоком.

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования для систем управления движением) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности и снижает риск помех в промышленной среде.

Преимущества

• Высокий диапазон выходной частоты (до 500 Гц) - подходит для высокоскоростных задач
• Поддержка Modbus позволяет легко интегрировать устройство в системы автоматизации
• Широкий набор цифровых и аналоговых входов/выходов даёт гибкость в управлении
• Непосредственный тип преобразования повышает КПД и уменьшает тепловую нагрузку
• Компактный дизайн экономит место в распределительном щите

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP40 исключает контакт с водой и пылевыми потоками
• Не подходит для однофазных сетей - требует трёхфазного питания 360–490 В
• Мощность ограничена 1,5 кВт - для более крупных двигателей нужен другой модельный ряд
• Не имеет встроенного тормозного резистора - при быстром торможении потребуется внешний элемент
• Не допускается установка в местах с прямым попаданием солнечного света или рядом с источниками сильного нагрева

Примеры использования

• Вентиляционные системы - плавное изменение оборотов в зависимости от температуры
• Насосные станции - регулировка давления за счёт изменения скорости насоса
• Конвейеры на пищевых производствах - точная синхронизация скоростей участков
• Фрезерные и токарные станки - контроль оборотов шпинделя для разных материалов
• Автоматизированные линии - интеграция с ПЛК через Modbus для циклического управления

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры двигателя в меню преобразователя - указывайте номинальный ток, число пар полюсов и максимальную частоту
• Для длительной работы при высоких температурах окружающей среды используйте принудительную вентиляцию
• При использовании RS-485 подключайте экранированный кабель, заземлите экран с одной стороны
• Не забудьте выставить пределы частоты и тока - это защитит двигатель от перегрузки
• При замене старого преобразователя убедитесь, что новый имеет такой же посадочный размер и клеммник
